发动机用端面齿环形传动啮合件结构

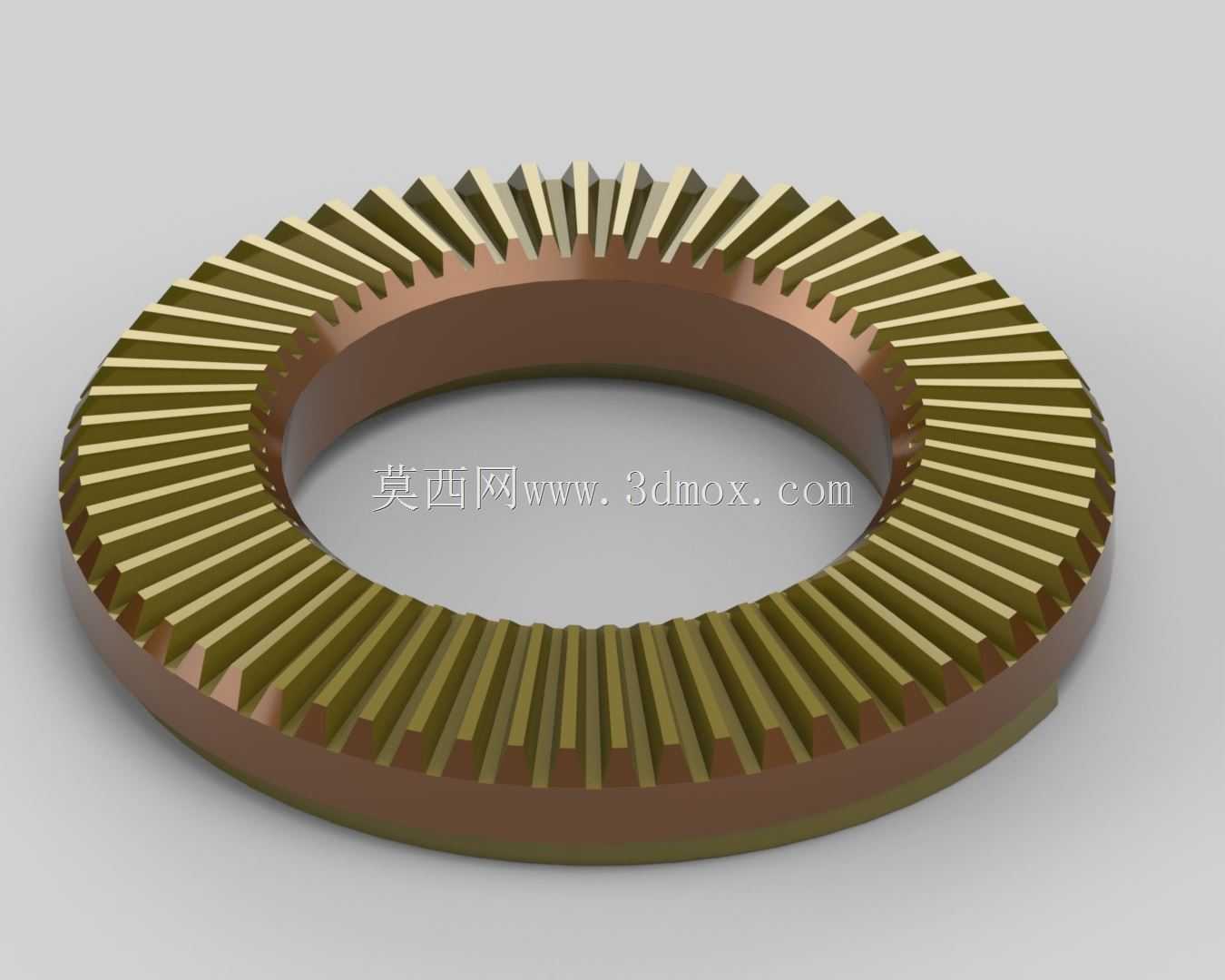

　　在动力传动系统的扭矩传递路径中，这类带径向端面齿的环形零件，常被布置在需要实现周向固定、同时传递大扭矩的接合位置，比如发动机的起动机构啮合端、离合器的从动盘接合面、或是需要快速离合的动力切换单元中。不同于常规的圆柱齿轮靠齿侧啮合传递径向排布的扭矩，这类端面齿的所有啮合齿都沿环形基体的端面垂直排布，啮合时两配合件的齿面完全贴合，接触面积远大于同模数的圆柱齿轮啮合副，能在有限的径向安装空间内传递更大的扭矩，同时具备自动对中的特性，装配时不需要额外的定位销来保证周向位置精度，齿面的锥度导向结构能让两配合件在接合过程中自动滑入正确啮合位置，降低装配对位的难度。

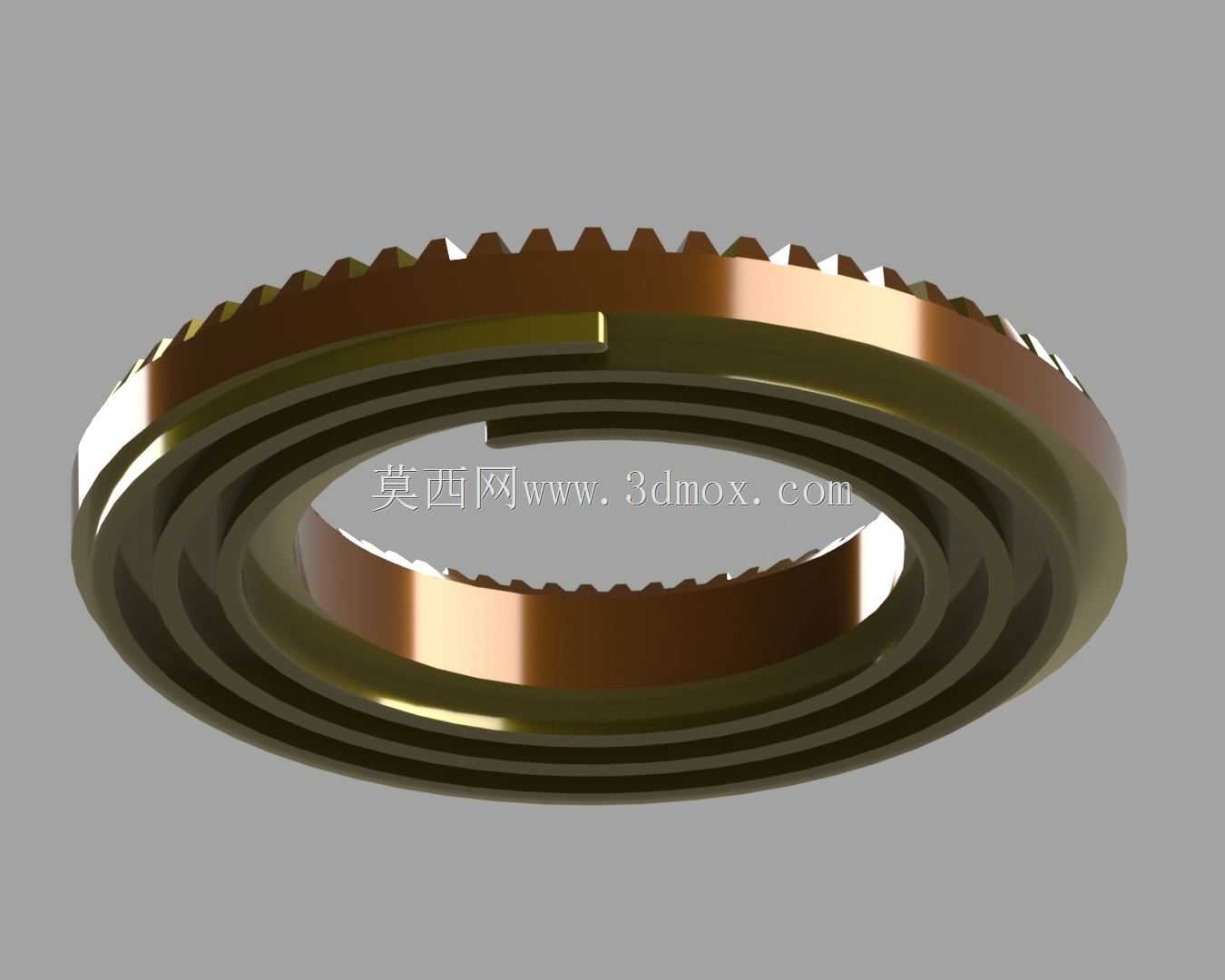

　　从结构设计逻辑来看，这类零件的基体采用整体环形锻件加工而成，内孔为光滑圆柱面，用于和配套的轴类或毂类零件实现间隙配合或过渡配合，内孔的尺寸公差通常取H7级，既保证装配时能顺利套入配合件，又不会因为间隙过大导致啮合时出现偏载。环形基体的厚度根据传递的额定扭矩计算，通常在满足齿根强度的前提下尽可能减小轴向尺寸，以压缩整个传动单元的轴向安装空间，适配动力舱内紧凑的布局要求。端面上的齿形采用渐开线齿形的端面衍生结构，齿向沿环形的径向分布，每个齿的齿顶和齿根都做了小圆弧过渡，避免热处理时出现应力集中导致的齿根开裂，同时减少啮合时的齿面冲击。齿的数量根据传动比和接合时的转角精度要求确定，齿距误差控制在0.02mm以内，保证每个齿都能均匀承受载荷，不会出现个别齿过载崩损的情况。

　　实际应用场景中，这类零件常和配套的端面齿法兰配合使用，当动力需要接合时，轴向的压紧机构将两个带端面齿的零件压紧，齿面完全贴合后即可传递扭矩，需要断开动力时，轴向机构松开，两零件沿轴向分离即可切断动力传递路径，整个接合和分离过程不需要滑动齿轮的轴向移动，相比传统的滑移齿轮换挡结构，冲击更小、接合更平稳，同时能承受更大的瞬时冲击扭矩，非常适合发动机这类存在瞬时扭矩波动的动力设备。在安装边界上，这类零件的外径尺寸根据配套的壳体内部空间确定，外圆面通常不需要做额外的加工，只需要保证和相邻的旋转零件之间留有至少2mm的安全间隙，避免旋转时出现刮碰。零件的轴向定位通常靠轴肩和锁紧螺母实现，装配时需要保证端面齿所在的平面和轴线的垂直度误差不超过0.03mm，否则啮合时会出现齿面局部接触，导致偏磨和早期失效。

　　从加工工艺的适配性来看，这类端面齿结构在三维建模时需要先完成环形基体的建模，确定内孔、外圆、基体厚度的基础尺寸后，再通过阵列特征生成所有端面齿，建模时需要注意齿根和基体连接处的圆角特征不能省略，否则后续生成的工程图会遗漏工艺要求，导致加工出来的零件存在应力集中隐患。齿形的建模参数需要和加工时的铣刀参数匹配，通常采用指状铣刀加工端面齿，建模时的齿形轮廓需要和铣刀的切削轮廓完全一致，避免出现加工过切或者齿厚超差的问题。对于需要热处理的零件，建模时还需要考虑热处理后的变形量，通常齿厚方向预留0.1-0.15mm的磨削余量，热处理后通过端面磨床精磨齿面，保证齿面的粗糙度和接触精度。

　　在设备选型匹配时，工程师需要重点核对三个核心参数：一是内孔直径和配合轴径的公差匹配，二是端面齿的齿形参数和配合件的齿形完全一致，包括齿高、齿厚、齿距、齿面锥度，三是零件的整体轴向厚度和安装腔的轴向尺寸匹配，保证压紧机构有足够的压紧行程，同时不会出现压死的情况。这类零件的失效形式通常是齿面磨损和齿根断裂，齿面磨损主要是因为啮合时存在杂质或者压紧力不足导致的微动磨损，齿根断裂则通常是因为瞬时过载超过了齿根的弯曲强度，所以在设计时需要根据额定传递扭矩的1.5倍来校核齿根的弯曲强度，保证足够的安全系数。
