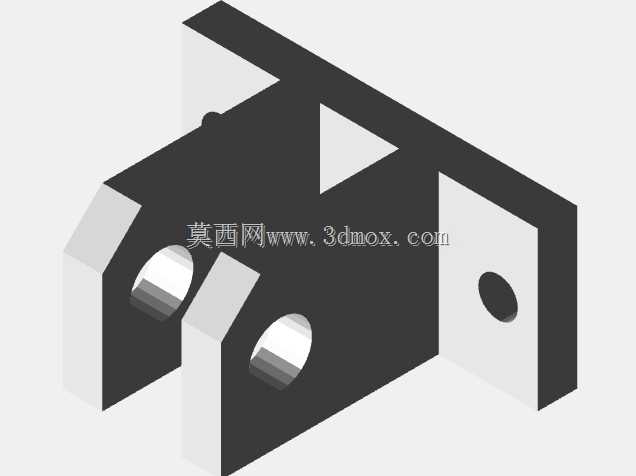

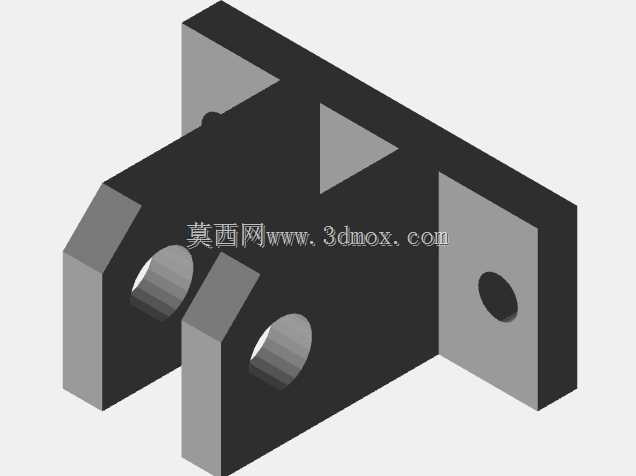

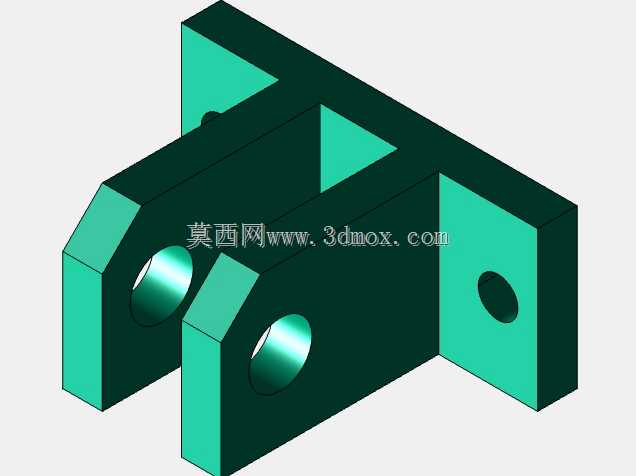

双立板带孔安装支座结构建模练习

　　日常做机械结构设计时，这类双立板带孔支座是小型设备机架、工装夹具定位模块里极常见的连接件，很多入门建模练习都会选这类零件，核心是练基础拉伸、孔位定位、倒角拔模这些最常用的特征操作，做出来的模型也能直接对应实际生产里的小批量加工需求。先从实际使用场景说，这类支座一般用在小型自动化设备的侧边安装位，用来固定传感器支架、小型导向轴、气动元件的安装板，底部两个沉孔是用来把整个支座锁在设备铝型材框架或者钢板台面上，立板上的通孔是穿装固定螺栓或者铰接销轴，两个立板平行布置的结构，能给被安装件提供双侧支撑，比单立板结构的抗侧向倾覆能力强很多，适合承受一定径向载荷的铰接场景，比如小型料仓的挡板转轴、检测工位的摆杆支点，都能用到这类结构。

　　做这个零件的建模思路其实和实际加工逻辑是对应的，先做底部的安装底板，底板上的两个安装孔要注意孔间距的公差，实际装配时如果孔位偏差超过0.2mm，就会出现锁螺丝时别劲的问题，建模时要给孔位加合理的位置约束，保证两个孔的中心连线和立板的侧面平行，避免后续装配干涉。然后是两个平行立板的拉伸，立板的厚度要根据实际承受的载荷来定，一般如果是用来装直径10mm以下的销轴，立板厚度选8-10mm就足够，太薄的话受侧向力时容易变形，太厚又会增加不必要的重量和材料成本。立板上的同轴孔是整个零件的核心精度位，建模时要保证两个立板上的孔同轴度公差在0.05mm以内，不然穿销轴的时候会出现卡滞，转动不顺畅的问题，实际加工时这个位置一般是一次装夹钻铰完成，建模时也要用同轴约束把两个孔的轴线对齐，不要分别单独画孔位，很容易出现位置偏差。

　　再说到安装边界的问题，这个零件的整体外轮廓尺寸不大，底部底板的长宽要比立板的外轮廓宽出至少5mm，给安装螺丝留出扳手操作的空间，不然实际装配时螺丝拧到底，扳手会碰到立板侧面，没法锁紧。立板的高度要根据被安装件的活动空间来定，要保证装在两个立板之间的零件摆动时不会碰到底部的安装面，建模时可以提前做干涉检查，模拟铰接件的摆动行程，确认没有运动干涉。零件的所有锐边都要做1mm的倒角，一方面是避免加工后锐边划手，另一方面也能去除机加工产生的毛刺，安装时不会刮伤配合零件的表面。

　　从结构特性来看，这种一体式铣削加工的支座比焊接式的支座精度更高，没有焊接变形的问题，适合对安装位置精度要求高的工位，一般用6061铝合金或者Q235钢加工就可以，铝合金的重量轻，适合移动工位的设备，Q235钢的强度更高，适合载荷稍大的固定工位。建模的时候还要注意拔模斜度，如果后续要做注塑或者压铸生产，立板和底板的连接位置要做合理的圆角过渡，减少应力集中，同时给垂直于分型面的面加1-2度的拔模斜度，方便脱模。如果是直接用型材铣削加工，就不需要考虑拔模，只要保证各面的垂直度和平行度就可以，底板的底面要做平面度要求，保证安装时和设备台面贴合紧密，不会出现翘曲，导致锁螺丝后整个支座变形，影响立板孔的同轴度。

　　很多新手做这类练习零件的时候，容易忽略实际装配的工艺需求，比如把安装孔的位置画得太靠近立板，导致螺丝没法装，或者立板上的孔没有留足够的间隙，销轴穿进去之后卡滞，其实建模的时候多站在装配和加工的角度想一步，做出来的模型就不是只能看的样子货，是真的能拿去生产加工的实用结构。这类支座虽然结构简单，但是是很多复杂机构的基础组成部分，把这类基础零件的建模逻辑、工艺要求、装配边界摸透，做复杂装配体的时候就能少犯很多低级错误，比如孔位不对、干涉、没有操作空间这类问题，本质上都是对基础零件的使用场景不熟悉导致的。
