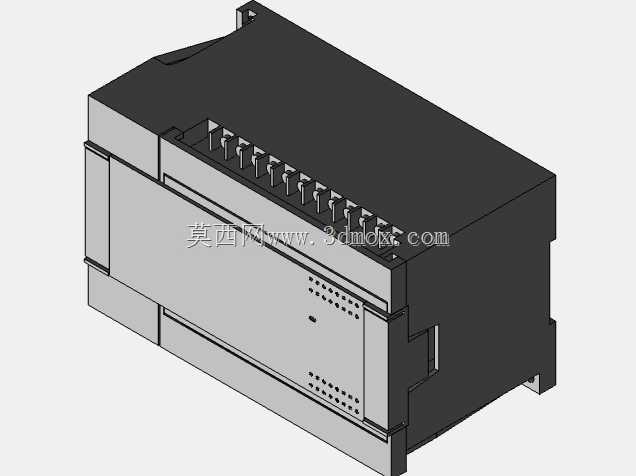

三菱FX5U系列可编程控制器外观结构

　　在离散制造产线的电气控制柜设计环节，这类紧凑型可编程控制器是整套设备逻辑控制的核心载体，从3C电子组装线的工位动作协同，到小型包装设备的时序逻辑输出，再到通用输送线的启停联锁控制，都能见到同规格产品的应用身影。做三维建模时首先要考虑的是柜内安装的适配性，这类导轨式安装的控制器，背部的卡扣结构要完全匹配标准DIN导轨的截面尺寸，安装槽的预留间隙要控制在合理范围，既要保证推入时的顺畅度，也要避免卡扣间隙过大导致设备运行时受振动松脱。

　　从结构细节来看，上沿排布的接线端子排做了内凹式设计，建模时要注意端子间距符合通用接线规范，每个端子的压线空间要预留足够，方便现场施工时接入1.5平方到2.5平方的多股铜芯线，端子旁的标识位做了微凸的平台设计，方便后期粘贴点位标签，不用额外在柜内贴标识条。正面的状态指示灯区域做了点阵式的透光孔设计，建模时要注意孔位的排布密度，既要保证内部LED的光线能均匀透出，又要避免开孔过大导致灰尘进入壳体内部，指示灯区域的位置刚好对应人站立操作时的视线高度，不用弯腰就能快速查看设备的运行、故障、输入输出点位状态。

　　壳体的侧边做了凹凸的加强筋结构，不是单纯的装饰造型，一方面是提升塑料壳体的结构强度，在多台设备并排安装时，侧边的筋位能形成自然的散热间隙，保证长时间满负载运行时内部电路板的热量能顺着间隙散出，另一方面筋位的卡槽可以直接扩展通讯模块或者输入输出扩展单元，扩展时不用额外打孔固定，直接顺着卡槽滑入就能完成机械连接，配合内部的接插件就能实现电气连通，大幅减少现场改造的工作量。建模时还要注意整体的安装边界尺寸，宽度方向要考虑柜内并排安装时的预留空间，深度方向要避开柜内的走线槽位置，保证接线完成后柜门能正常关闭，不会和柜门上的按钮、指示灯产生干涉。壳体的上下部分采用卡扣加螺丝的组合固定方式，底部的两个固定螺丝孔做了沉台设计，螺丝锁紧后不会突出壳体表面，不会影响背部的导轨安装，也不会在安装时刮伤柜内的其他线缆。从实际使用的角度出发，这类控制器的外壳采用阻燃ABS材质，建模时的壁厚控制在2mm左右，既保证壳体的抗冲击能力，也不会因为壁厚过大导致整体重量超标，在设备运输或者现场安装移位时，边角的圆弧过渡设计能避免应力集中，不会因为轻微磕碰就出现壳体开裂的情况。

　　做这类电气元件的三维模型，核心不是还原外观的相似度，而是要把所有和安装、接线、扩展相关的结构尺寸做精准，不管是做电气柜的布局仿真，还是做整线的干涉检查，精准的模型能提前发现安装空间不足、接线位置干涉、扩展模块无法适配等问题，减少现场安装时的返工量。比如在做整线三维布局时，把控制器模型导入后，可以直接模拟接线的弯曲半径，确认线缆从端子排引出后到走线槽的路径是否顺畅，会不会和旁边的断路器、接触器产生干涉，也能提前确认扩展模块安装后，整体的宽度是否超出柜内的安装板预留尺寸，避免后期采购回来的元件装不进柜体的问题。另外，壳体表面的哑光质感建模时也要做对应处理，还原实际塑料外壳的表面质感，做方案演示时能更贴近真实的视觉效果，给客户做方案汇报时不用额外做贴图处理就能直观呈现柜内的元件布局。
