西门子S7-1200系列1212C紧凑型控制器

　　这款紧凑型可编程控制器是中小型自动化项目里的核心控制单元，在离散制造的单机设备、小型生产线、配套辅机控制场景中应用极广，从非标自动化专机的逻辑控制，到小型输送系统的信号采集与输出，再到楼宇配套小型机电设备的联动控制，都能见到同类型号的身影。从结构设计来看，这款控制器采用模块化紧凑壳体，整体为深灰与浅灰搭配的工业配色，壳体边角做了圆弧过渡处理，既避免安装过程中划伤操作人员，也能减少柜内积灰的直角堆积区域。正面上方排布的是接线端子排，端子排采用倾斜式布局，接线操作时无需完全俯身正对柜内，斜向的接线角度能大幅降低多芯线缆接线时的操作难度，端子旁预留了清晰的线号标识区域，方便后期运维时的线路核对。

　　端子区域旁集成了状态指示灯组，不同颜色的指示灯对应电源、运行、故障、输入输出通道状态，运维人员在柜前无需连接编程设备，就能快速判断设备的运行状态与故障点位。控制器的侧面设计有标准DIN导轨安装卡扣，无需额外打孔固定，直接卡装在标准35mm电气安装导轨上即可完成主体固定，安装卡扣带有弹性锁止结构，卡装到位后会有明显的卡位反馈，避免设备运行过程中受震动出现滑脱移位。壳体两侧预留了扩展模块的连接接口，当本机集成的IO点数无法满足项目需求时，可以直接在侧面拼接同系列的扩展模块，扩展连接采用插针式对接结构，拼接后模块间的电气连接自动导通，无需额外接线，能根据项目实际需求灵活调整IO配置，不会出现点数冗余浪费或者点数不足的问题。从接线适配来看，这款控制器的端子支持0.5-1.5平方毫米的多股铜芯线缆压接冷压端子后接入，每个端子都带有独立的紧固螺丝，拧紧力矩控制在0.5-0.6N·m即可保证连接可靠，不会出现虚接发热或者压接过重导致的端子损坏。设备正面的盖板可以向上翻开，翻开后露出内部的运行模式拨码开关与存储卡插槽，拨码开关可以直接切换设备的运行、停止、复位模式，存储卡插槽支持标准工业存储卡，用来存储用户程序与设备运行数据，更换设备时直接将存储卡插入新设备即可快速恢复程序，大幅缩短故障停机后的恢复时间。

　　从安装边界来看，这款控制器的上下方向需要预留至少25mm的散热空间，左右方向如果不接扩展模块需要预留10mm的间隙，接扩展模块时则直接贴合拼接即可，柜内安装时要注意与强电回路的元器件保持至少50mm的间距，避免强电干扰影响控制信号的稳定性。设备的供电回路与输入输出回路采用分离式接线区域设计，强电供电端子与弱电信号端子分区排布，从物理布局上减少强弱电之间的串扰，信号输入通道支持漏型与源型两种接线方式，能适配不同厂家的传感器接线逻辑，无需额外添加转换模块。输出通道采用晶体管输出设计，响应速度快，适合高频脉冲输出的控制场景，比如控制小型伺服驱动器或者步进电机的点位运动，能满足小型设备的精确定位需求。

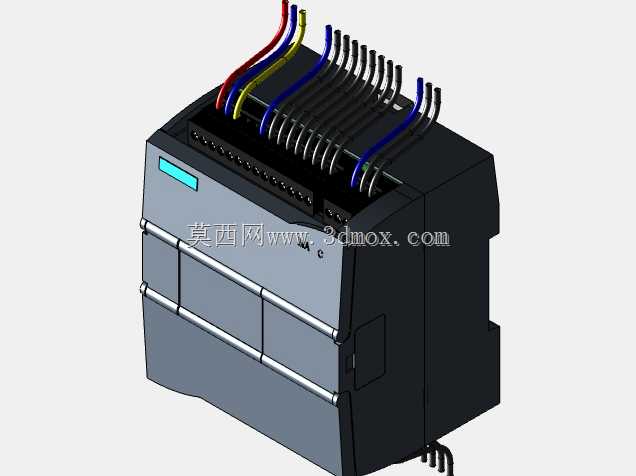

　　壳体表面做了哑光防静电处理，不会因为柜内静电积累吸附灰尘，长期运行也能保持表面清洁，散热格栅设计在壳体的上下两侧，采用自然对流散热方式，无需额外加装散热风扇，减少了设备内部的易损部件，能在0-55摄氏度的环境温度下长期稳定运行，适配大多数工业现场的环境条件。在三维建模过程中，这款模型完整还原了设备的所有外部结构特征，包括端子排的每一个接线位、指示灯的排布位置、导轨卡扣的结构细节、扩展接口的对接形态，甚至连壳体表面的分型线、标识印刷区域的位置都做了精准还原，在做电气柜三维布局设计时，可以直接调用这个模型进行柜内排布，模拟实际安装时的空间占用，检查接线空间是否充足，柜门关闭时是否会与其他元器件产生干涉，提前规避现场安装时可能出现的空间冲突问题。
