面板嵌入式USB接口连接器结构设计

　　在工业控制机柜、户外通讯设备、测试仪器面板的接口布局场景中，这类嵌入式安装的USB连接器是解决设备对外数据交互、调试接口防护的核心结构件，区别于板载直插式USB接口，该结构专门针对面板开孔安装的场景做了全维度的适配设计，能够在不额外占用设备内部PCB布局空间的前提下，实现标准USB2.0接口的对外引出，同时兼顾面板安装后的密封、固定、抗拉扯性能。

　　从实际使用场景出发，这类连接器常被应用在工厂车间的工控机面板、户外基站的设备检修口、实验室测试仪器的外接数据端口位置，日常使用中需要频繁插拔U盘、调试数据线，因此结构设计上首先考虑了安装后的抗扭与防松性能：主体外壳采用阶梯式圆柱结构，对应面板开孔位置设置了带防滑齿的锁紧环，安装时从面板后侧将主体穿入开孔，前侧通过螺纹压环锁紧，锁紧环与面板接触的端面设置了环形密封槽，可配套橡胶密封圈实现IP65级别的面板前侧防护，避免车间的切削液、粉尘，户外的雨水从接口安装缝隙渗入设备内部。

　　接口端的结构设计完全遵循USB Type-A接口的标准尺寸规范，内部金属弹片的接触位置、插拔导向斜面的角度都严格符合通用串行总线的机械尺寸要求，能够兼容所有标准USB Type-A公头的插拔，接口外围的金属屏蔽罩与连接器主体的金属外壳做了一体化导通设计，安装后可通过面板的金属结构实现可靠接地，有效屏蔽工业现场的电磁干扰，避免数据传输过程中出现丢包、通讯中断的问题。主体后侧的线缆引出端做了防弯折的应力释放结构，尾部的橡胶护套能够承受至少1000次以上的90度弯折而不出现内部线芯断裂的问题，适配设备内部布线时的走线弯折需求。

　　从安装边界尺寸来看，该连接器适配的面板开孔直径为22mm，和工业领域常用的按钮、指示灯开孔尺寸完全通用，不需要在面板加工时单独定制特殊规格的开孔，能够直接复用现有面板的开孔加工程序，降低面板加工的成本与周期；安装后面板前侧的突出高度控制在8mm以内，不会因为接口突出过多导致设备运输、安装过程中出现磕碰损坏，后侧的整体长度为32mm，对于内部空间紧凑的小型设备来说，也不会和内部的PCB板、走线槽出现结构干涉。

　　设计过程中针对插拔寿命做了专门的结构优化，内部的接触弹片采用高弹性铜合金材质，表面做镀金处理，正常插拔寿命不低于10000次，完全满足工业设备全生命周期内的调试、数据传输使用需求；外壳主体采用锌合金压铸成型，表面做镀镍处理，具备良好的抗腐蚀、抗磨损性能，即使在有腐蚀性气体的化工车间、高湿度的沿海厂区环境中，也不会出现外壳锈蚀、接触不良的问题。连接器的固定结构上还设置了防转卡位，当锁紧环拧紧后，主体外壳不会因为数据线插拔时的扭转力出现跟转，避免内部焊接的线缆出现扭断、脱焊的问题。

　　在结构细节上，接口内部设置了防呆结构，反向的USB公头无法插入，避免用户误操作导致接口内部弹片被顶弯损坏；接口前侧的端面做了倒角导向，公头插入时不需要完全对准位置，顺着倒角斜面就能顺利滑入接口，降低盲插时的对位难度。考虑到部分户外使用场景，接口未插接时可配套防尘防水盖，不用时将盖子盖合即可完全封闭接口，进一步提升长期户外使用的可靠性。

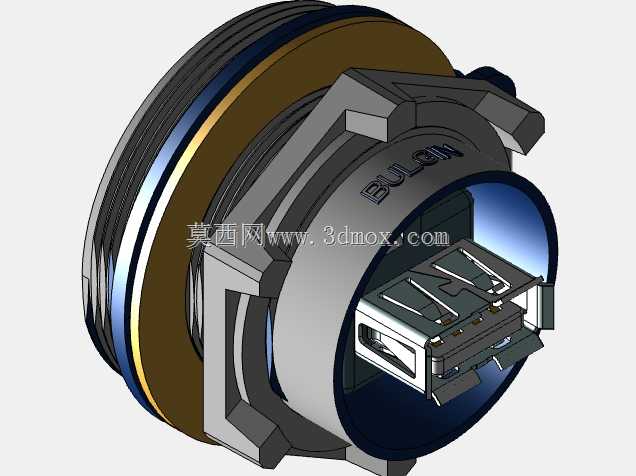

　　从三维建模的角度来看，该模型完整还原了连接器的所有装配细节，包括锁紧环的螺纹结构、内部弹片的折弯形状、尾部应力释放护套的弧度，所有配合面的尺寸公差都按照实际生产的装配要求做了预留，在做设备面板的整体结构设计时，可以直接将该模型导入装配体中做干涉检查，提前验证开孔位置、安装空间是否满足要求，也可以基于该模型做配套的防尘盖、密封件的衍生设计，不需要从零开始测绘建模，大幅缩短设备接口部分的设计周期。建模时所有的圆角、拔模角度都按照实际压铸、机加工的工艺要求做了处理，不存在无法开模、无法加工的特征结构，模型的装配层级清晰，能够直接用来做装配工艺演示、安装指导动画的制作素材。
