带座铰接支撑块结构练习建模作品

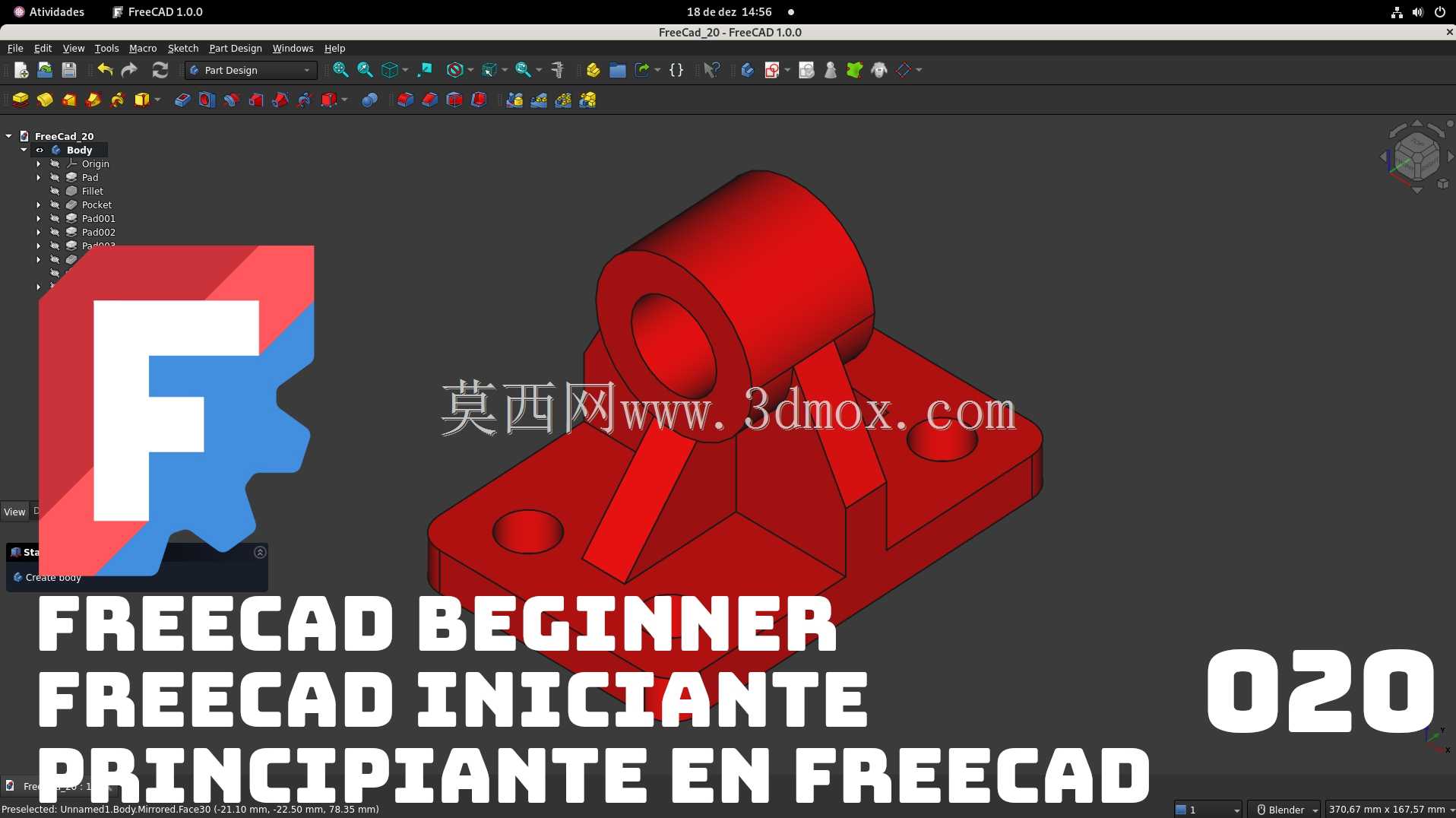

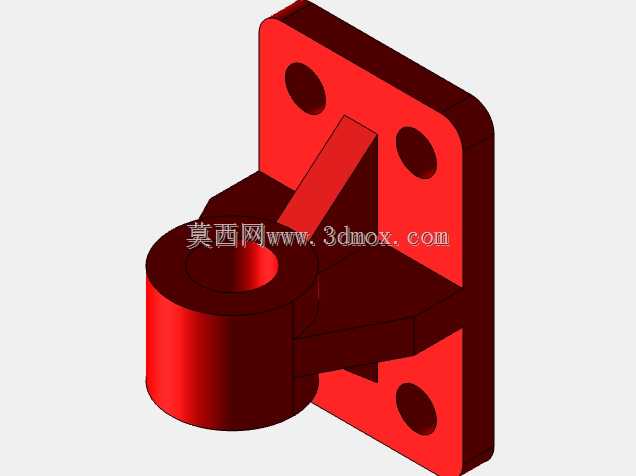

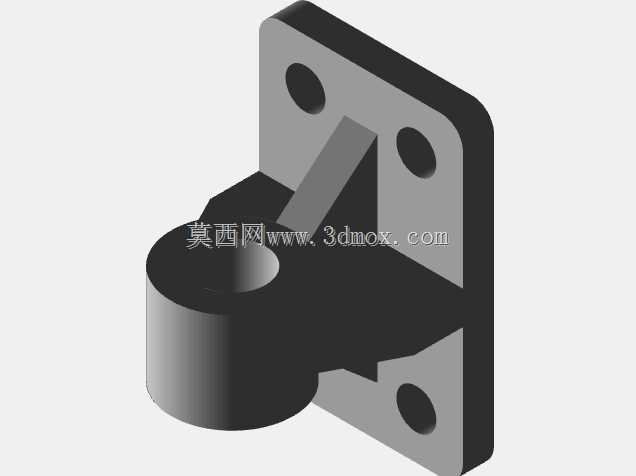

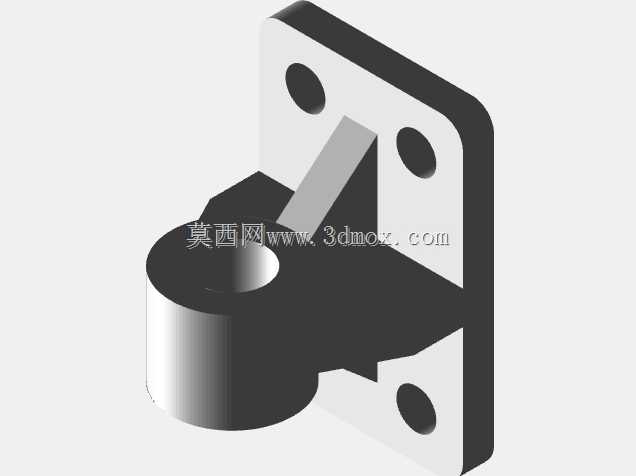

　　本次建模的带座铰接支撑块，是小型自动化输送线、桌面级工装夹具以及轻型物料变位机构中十分常见的铰接类基础零件，这类零件的核心作用是为连杆类传动构件提供固定的旋转铰接支点，同时通过底部的安装面实现与设备机架、工装基板的刚性连接，在小型非标设备的连杆传动、角度调节机构中应用频次极高。从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺思路设计，底部为矩形安装基板，基板上对称设置两个沉头安装孔，安装时可通过内六角螺栓将整个支撑块固定在安装基准面上，沉孔设计能够保证螺栓头部不突出安装面，避免与周边运动构件产生干涉，同时两个安装孔的孔距经过匹配常规铝型材安装槽间距设置，能够直接适配市面主流的工业铝型材机架安装，无需额外加工转接板。

　　基板上方通过两个三角形加强筋与上部的铰接筒身连接，加强筋的厚度与筒身壁厚保持一致，既能够避免筋板与筒身连接处出现应力集中，也能在轻量化的前提下保证整体结构的刚性，承受铰接部位传递的径向载荷与倾覆力矩时不会出现根部断裂的问题。上部的铰接筒为整圆通孔结构，内孔表面设计为机加工面，用于与铰接销轴、无油衬套或者微型轴承配合，筒身的轴向长度经过优化，能够为铰接的连杆构件提供足够的支撑宽度，避免连杆在摆动过程中出现卡滞、偏磨的问题，同时筒身外径与内孔的壁厚差经过核算，能够满足常规轻型载荷下的强度要求，不会在受冲击载荷时出现筒身开裂的情况。

　　从安装边界来看，该零件的底部安装面平面度要求较高，建模时已经预留了0.2mm的机加工余量，安装后整体高度较低，重心贴近安装基准面，能够有效降低铰接机构工作时的振动幅度，零件的整体外轮廓没有尖锐棱角，所有非配合面都设置了工艺圆角，既能够避免加工时出现应力裂纹，也能在装配调试过程中减少操作人员被划伤的风险。在实际设备应用中，这类支撑块通常成对使用，分别安装在连杆构件的两端，一端作为固定铰接点与机架连接，另一端作为活动铰接点与执行构件连接，能够实现小角度范围内的摆动传动，比如在小型物料分拣机构的拨杆组件、工装夹具的压紧摆臂、轻型升降机构的导向支撑结构中都能看到这类结构的身影。

　　建模过程中重点还原了这类零件的工艺特征，比如安装沉孔的深度、加强筋的拔模斜度、铰接筒两端的倒角、安装孔的位置公差基准，所有特征的尺寸都参考了实际工业应用中的常规参数，能够直接导出工程图用于小批量加工，也可以通过3D打印制作功能样件，用于机构原理验证阶段的装配测试。需要注意的是，这类铰接支撑件在实际选型应用时，需要根据所承受的径向载荷大小调整筒身壁厚与加强筋厚度，如果用于有冲击载荷的工况，还需要在铰接筒内加装钢套或者滚针轴承来提升耐磨性能，安装时要保证两个配对安装的支撑块同轴度误差在允许范围内，避免销轴安装后出现别劲的问题，影响机构的传动效率与使用寿命。
