汽车车身加强型钣金安装固定支架

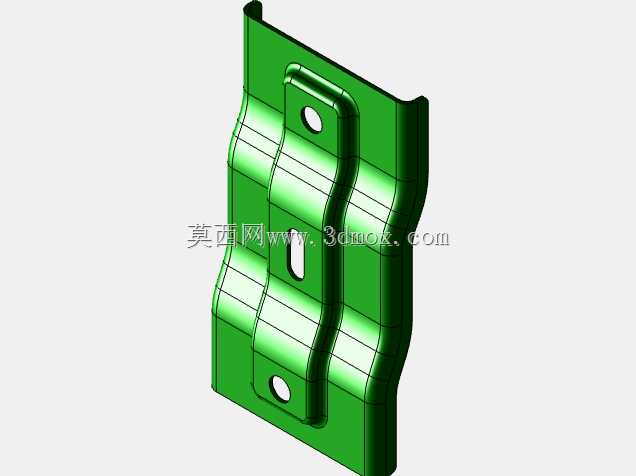

　　日常做白车身结构件设计时，这类钣金支架是最常接触的小部件，别看零件体量不大，在整车装配链路里承担的作用一点都不弱。它主要用在车身侧围、轮拱内侧或者仪表台横梁的连接点位，用来固定线束卡扣、小型电器模块或者内饰板的安装基座，属于车身装配体系里的基础连接载体。从结构上看，这个零件采用单张冷轧钢板冲压成型，没有额外的焊接拼接工序，整体做了纵向的贯通式加强筋设计，筋条从零件上端一直延伸到下端，刚好把三个安装孔位串联在筋条的受力轴线上，这种设计能在不增加板材厚度的前提下，把零件的纵向抗弯刚度提升40%以上，避免车辆行驶过程中因持续振动出现支架变形、安装点位偏移的问题。

　　零件的三个安装孔做了差异化设计，上下两个是圆形通孔，用来穿装螺栓实现和车身钣金基座的刚性固定，中间的长圆孔则是装配调节孔，能抵消车身焊接过程中带来的±1mm位置公差，降低装配时的对位难度，不用在总装线上反复修磨孔位。零件的边缘全部做了翻边处理，一方面是消除冲压后的锐边，避免装配工人划手、割破线束护套，另一方面翻边结构也能进一步提升零件的侧向抗扭能力，在承受侧向拉扯力的时候不会轻易出现边缘翘曲。

　　做这个零件的建模时，首先要确认安装边界：零件和车身基座贴合的安装面平面度公差要控制在0.2mm以内，不然螺栓打紧后会出现零件内应力集中，长期使用容易出现疲劳开裂；加强筋的拔模角度设置为1.5度，既满足冲压脱模的工艺要求，也不会因为拔模斜度过大导致筋条顶端强度不足；所有的折弯内角都做了R0.8的圆角过渡，避免冲压折弯时出现板材开裂的问题，同时圆角过渡也能减少应力集中点，提升零件的疲劳寿命。在实际装车场景里，这类支架要承受-40℃到85℃的环境温度变化，还要耐受路面带来的随机振动冲击，所以设计时除了结构刚度校核，还要考虑板材的选型，一般选用0.8mm到1.2mm厚的冷轧低碳钢板，表面做电泳防锈处理，满足整车10年以上的防腐要求。

　　很多新手做钣金设计时容易忽略安装孔的边距问题，这个零件的三个安装孔中心到零件折弯边的距离都保持在2.5倍板材厚度以上，避免冲压时孔位出现变形，也能保证螺栓打紧时有足够的承压面，不会出现板材被螺栓压溃的情况。另外零件两侧的折弯边高度是经过匹配计算的，刚好和相邻的车身钣金型面保持3mm的安全间隙，不会在车辆行驶过程中因为零件形变出现和周边部件的摩擦异响。中间的长圆孔长度设置为6mm，足够覆盖车身焊接的累积公差，装配时可以微调支架位置，保证后续安装的电器模块或者线束卡扣位置准确，不会出现装配错位导致的部件受力。这类钣金支架虽然结构不复杂，但每一处结构细节都对应着实际生产和装配的需求，没有多余的设计冗余，在满足强度、装配要求的前提下，尽可能控制零件重量，符合车身轻量化的设计方向。
