面板安装式USB2.0数据传输连接组件

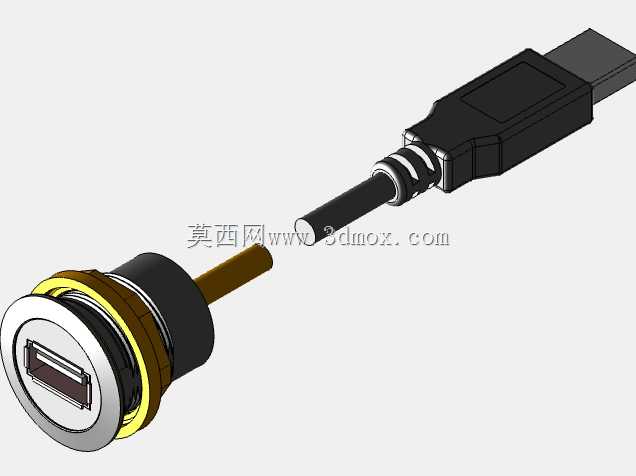

　　这款面板安装式USB连接组件，主要面向工业控制柜、检测设备台面、嵌入式工控终端的前置接口拓展场景使用，解决设备内置主板USB接口位置隐蔽、外接设备插拔不便的实际工程问题，日常可用于连接U盘、程序烧录器、调试鼠标、数据采集终端等外设，避免频繁打开设备柜门插拔接口带来的操作冗余，也能减少主板原生接口反复插拔造成的焊盘松动、接口损坏等硬件故障。从结构设计来看，组件分为两端结构，一端是标准USB Type-A公头，可直接插入设备内部主板的原生USB接口，公头尾部做了应力释放结构，包裹的橡胶护套能缓冲线缆弯折时的应力，避免线芯在根部反复弯折出现断芯问题，护套上的多道环形凸棱既可以增加插拔时的摩擦力，也能进一步分散弯折应力，提升线缆的耐弯折寿命。

　　另一端是圆形面板安装座，座体前端是标准USB Type-A母座，母座外围做了金属包边，既可以提升接口的抗磨损能力，也能起到电磁屏蔽作用，减少工业现场复杂电磁环境对数据传输的干扰；安装座尾部带有外螺纹结构，配套的锁紧螺母可以从面板背面将整个接口座牢牢固定在设备面板上，安装时仅需在面板上开出对应直径的圆形安装孔，无需加工复杂的异形孔位，现场安装、后期更换都十分便捷，安装座与面板接触的位置带有橡胶密封圈，拧紧螺母后可以实现面板处的防尘防水，适配有一定防护等级要求的户外设备、车间生产设备使用。

　　线缆部分采用带屏蔽层的多芯信号线，线芯外包裹绝缘层、屏蔽网、外护套三层结构，屏蔽层可有效阻隔工业现场的变频器、伺服电机等设备产生的电磁干扰，保证USB2.0协议下的数据传输稳定性，不会出现数据丢包、外设识别失败等问题；线缆的长度可根据设备内部主板到面板的实际安装距离灵活适配，走线时可顺着设备内部的线槽排布，不会占用过多柜内空间。从安装边界来看，面板安装座的外露部分直径适配常见的工业面板开孔尺寸，安装后突出面板的高度控制在合理范围，不会额外占用设备外部的操作空间，母座的插拔深度符合USB接口的通用标准，常规的USB公头插入后都能完全到位，不会出现接触不良的情况；公头部分的外形尺寸和标准USB公头一致，不会和主板上相邻的其他接口产生干涉，插入后不会遮挡旁边的HDMI、网口等其他外接接口。

　　在实际选型使用时，这类面板式USB接口可以替代传统的延长线甩线安装方式，让设备的外接接口排布更规整，外观更整洁，同时固定的接口位置也能避免线缆被拉扯时直接拽动主板接口，提升设备接口部分的整体可靠性，不管是新设备的结构设计，还是旧设备的接口改造，都能快速适配，不需要对原有设备结构做大幅改动。
