方形格栅盖板防臭淋浴排水地漏结构

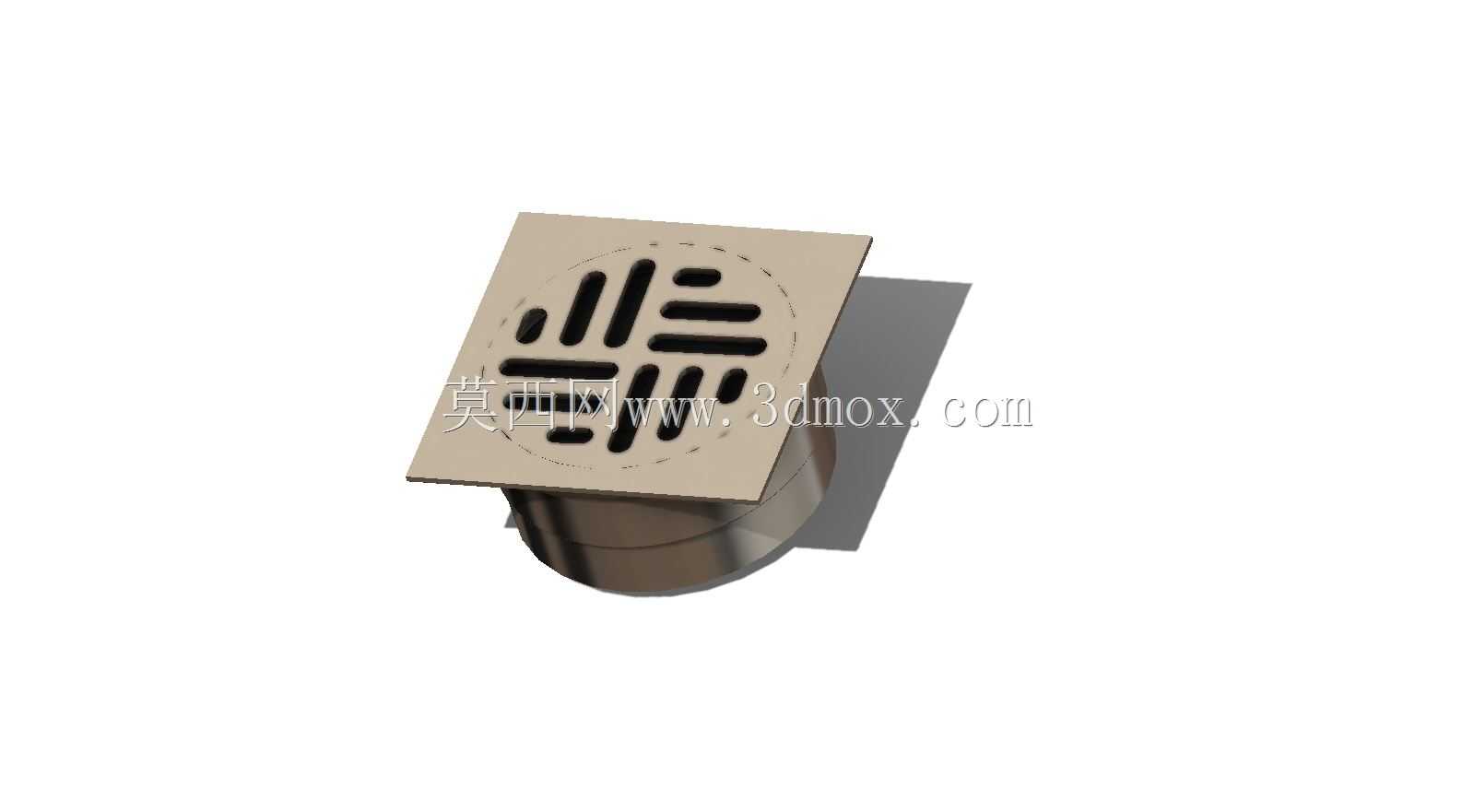

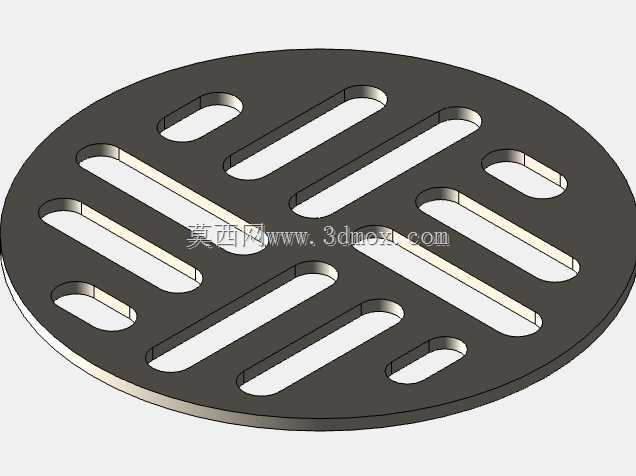

　　在民用住宅、酒店公寓、公共浴室等涉水空间的排水系统设计中，地面排水构件的选型直接影响空间使用体验与管网运维效率，这款方形格栅式淋浴排水构件，正是针对淋浴区高频排水、易积毛发、易返味的实际痛点完成的结构设计。从实际安装场景来看，该构件适配常规降板同层排水与穿层排水两种施工工艺，安装时需提前确认预留排水立管的中心位置，方形盖板的外轮廓尺寸匹配常规装修阶段预留的100*100mm安装凹槽，下部水封结构插入排水立管的深度控制在50mm范围内，既保证水封高度满足50mm的防臭规范要求，又不会因为插入过深挤占立管排水断面，影响高峰期的排水通量。设计阶段优先考虑了淋浴区的实际使用荷载，盖板采用方形平板结构，表面格栅做了等距开槽处理，开槽宽度控制在6mm，既能够快速排走淋浴时的地面积水，避免地面积水没过脚面影响使用体验，又能有效拦截头发、沐浴露结块残渣等大尺寸杂物，防止杂物进入排水立管造成管网堵塞，格栅的筋条厚度做了2.5mm的等厚设计，表面做了圆角过渡处理，避免赤脚踩踏时出现硌脚、划伤的问题，同时筋条的排布方向兼顾了排水导向与结构强度，即使成年人单脚站在盖板边缘，也不会出现盖板翘曲、变形的问题。

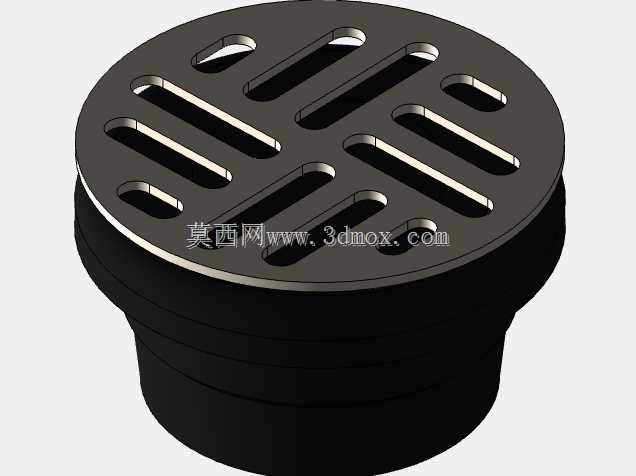

　　下部的水封结构采用直筒式设计，内壁做了光滑拔模处理，日常清理时只需要掀开盖板就可以直接掏出拦截的杂物，不需要额外拆卸构件，降低日常运维的难度，水封槽的存水容积经过反复校核，能够保证在连续7天不补水的情况下，依旧保留足够的水封高度，阻断排水立管内的异味、虫害顺着排水口返到室内空间。很多同类型产品在设计时容易忽略盖板与安装基面的贴合度问题，这款构件的盖板下沿做了1.5mm的止口结构，安装时止口刚好嵌入下部基座的凹槽内，既可以避免盖板在踩踏时出现移位、异响，也能防止杂物从盖板侧边的缝隙掉入排水层，减少装修层积水发臭的隐患。

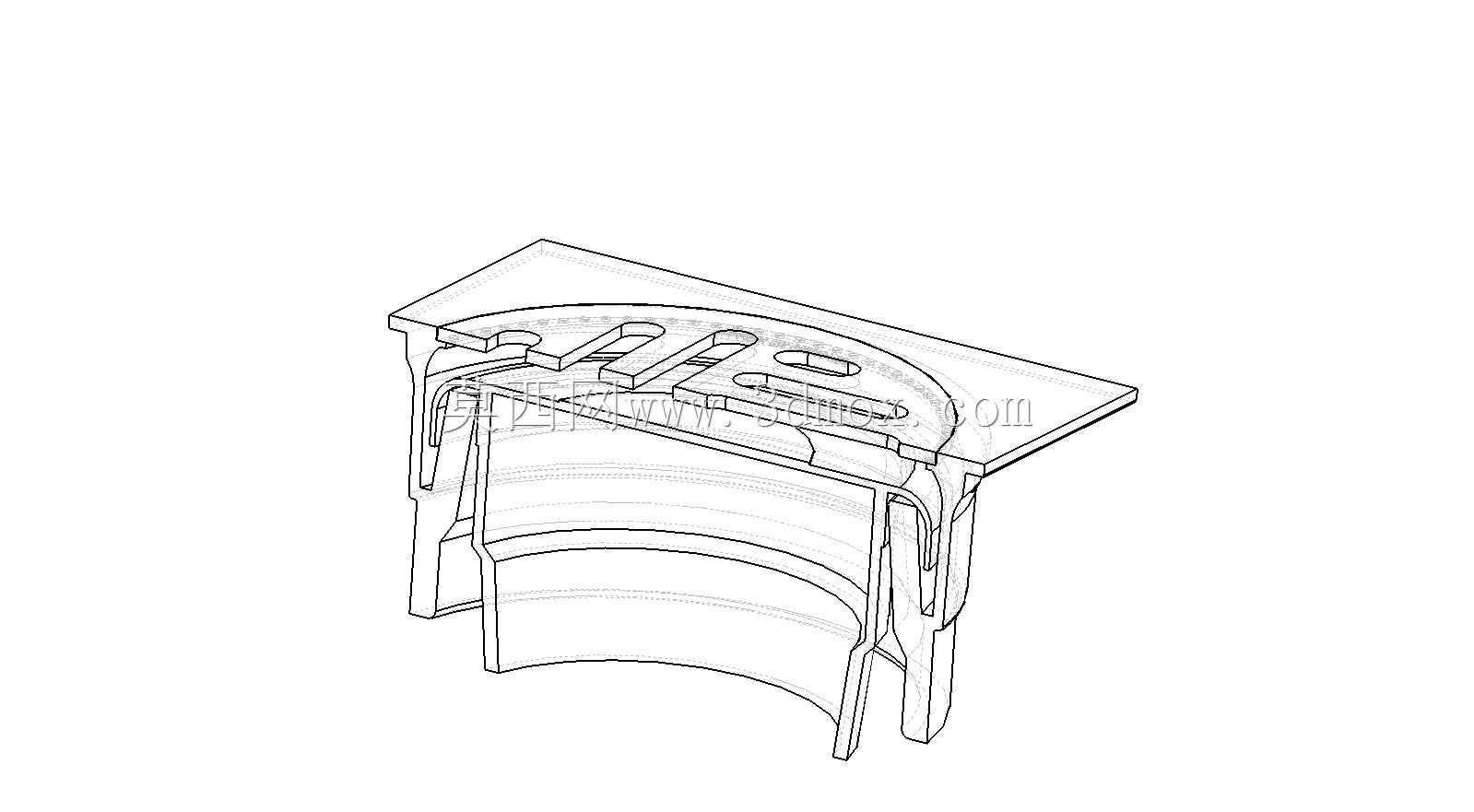

　　在三维建模阶段，所有配合面都做了公差匹配设计，盖板与基座的单边间隙控制在0.3mm，既保证盖板可以轻松掀开清理，又不会因为间隙过大出现卡滞、晃动的问题，基座的外沿做了加宽法兰边，安装时法兰边直接压在找平层上，能够将踩踏荷载均匀传递到周边的混凝土基层，避免长期使用后出现基座下沉、盖板凹陷的问题。针对淋浴区长期接触洗发水、沐浴露等弱碱性液体的使用环境，结构设计时所有转角位置都做了R2以上的圆角过渡，避免应力集中导致的构件腐蚀开裂，同时也减少了卫生死角，日常擦拭清理时不需要刻意抠挖转角位置的污垢。

　　从排水能力的校核数据来看，该构件的格栅开孔总面积达到0.0016㎡，按照排水流速0.8m/s计算，额定排水流量可以达到1.28L/s，完全满足常规淋浴区单路供水的排水需求，即使同时开启顶喷与手持花洒，也不会出现地面积水倒灌的问题。很多现场施工反馈的地漏安装后与瓷砖面不平的问题，在设计阶段也做了对应的适配考虑，基座的高度预留了10mm的调节余量，施工时可以根据瓷砖铺贴的最终完成面高度，微调基座的安装高度，保证盖板最终与瓷砖面齐平，不会出现凸起绊脚、凹陷积水的问题。
