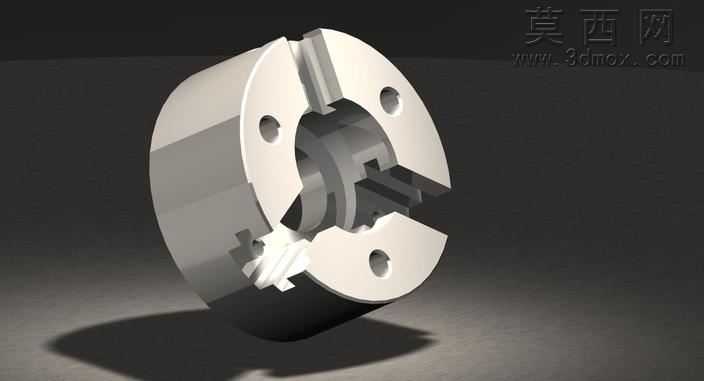

车床用三爪自定心卡盘结构三维设计

本作品为车床配套的三爪自定心卡盘三维建模作品，建模过程严格遵循机床附件的实际生产尺寸规范，完整还原了三爪卡盘的全部核心结构。建模阶段首先完成盘体基体的特征构建，通过旋转特征生成卡盘的圆柱形主体轮廓，精准绘制盘体端面的安装孔位、定位止口结构，保证安装基准面的形位公差符合实际装配要求；随后构建卡爪组件，分别完成活动卡爪、卡爪导向槽、内部传动伞齿结构的建模，还原三爪同步联动的运动逻辑，每一处卡爪的齿形啮合间隙、导向滑动面的配合尺寸都经过参数化校准，确保结构运动逻辑与实物完全一致。材质与渲染阶段，针对卡盘不同部件的实际材质属性做了区分设置：盘体主体采用调质合金钢材质，赋予细腻的磨砂金属质感，还原机床零件表面经过磷化处理的哑光金属色泽；卡爪的夹持工作面做了淬火硬化层的材质区分，表面粗糙度参数设置更低，呈现出高硬度工作面的微亮金属质感；内部传动齿面添加了轻微的润滑油脂质感，让整体模型更贴近车间实际使用的真实状态。渲染阶段采用三点布光方案，主光从侧上方投射，打出卡盘端面孔位、卡爪阶梯结构的清晰阴影，辅光补全暗部细节避免结构死角死黑，轮廓光勾勒卡盘的圆柱外轮廓，让整体结构层次清晰分明，能够直观展示卡盘的外部形态与内部装配关系。设计思路上，该模型完全围绕车床装夹作业的实际功能展开，还原了三爪卡盘自动定心、同步夹紧的核心功能结构，既可以作为机械专业机床夹具课程的教学演示模型，也能够用于虚拟车床装配、加工仿真场景的搭建，所有特征均采用参数化建模方式构建，可根据不同车床的主轴规格调整卡盘直径、卡爪行程、安装孔距等核心参数，具备较强的复用性与修改便利性，完整呈现了通用机床夹持部件的结构设计逻辑与加工工艺对应的结构特征。
