明纬RS-15-5开关电源结构设计

　　在工业控制、低压配电、小型电子设备供电场景中，小功率开关电源是整套系统稳定运行的基础供电单元，明纬RS-15-5作为15W功率等级的5V直流输出电源，广泛应用于单片机控制回路、小型传感器供电、工控板卡辅助供电、低压信号回路供电等场景，这类小功率电源的结构设计直接影响自身散热效率、安装适配性与长期运行可靠性。

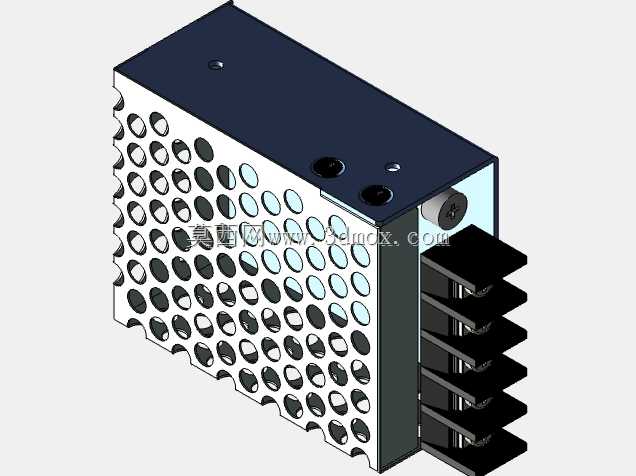

　　从实际使用场景来看，这类15W等级的5V电源常被集成在小型电控箱内部、壁挂式控制盒内、桌面式小型设备的机身内部，也可作为独立供电模块为外接低压外设供电，因此其外形尺寸与安装边界的设计需要兼顾紧凑性与通用性，避免占用过多柜内安装空间，同时适配常规的安装固定方式。该电源采用封闭金属外壳设计，外壳侧面排布密集的圆形通风冲孔，冲孔的排布密度与孔径经过匹配，既可以保证内部功率器件工作时产生的热量通过空气对流散出，又能阻挡外部较大尺寸的异物进入壳体内部触碰带电部件，满足低压电气设备的防护要求。外壳顶部为平整的金属盖板，预留的固定孔位用于盖板与壳体主体的锁紧装配，盖板无凸起结构，可在安装时贴合柜体内壁或者相邻安装的器件表面，提升空间利用率。

　　电源侧端伸出的散热齿结构是结构设计中的重点考量部分，内部功率器件的发热面通过导热介质与散热齿基座紧密贴合，将器件工作产生的热量传导至外置的散热齿上，通过散热齿增大与空气的接触面积，配合外壳冲孔的对流风道，在无额外风扇的自然散热条件下即可满足额定负载下的温升要求，避免长期高温运行导致内部电容、功率管等器件寿命衰减。散热齿采用等间距平行排布的结构，齿片厚度与间距经过热仿真验证，既保证足够的散热面积，又不会因为齿片过密导致积灰影响散热效果，适配工业现场多粉尘的使用环境。

　　从结构设计思路来看，该电源采用模块化的装配逻辑，内部PCB板通过壳体内部的定位卡槽固定，无需额外的复杂固定结构即可实现板卡的定位，减少装配工序；输入与输出接线端的位置排布在壳体的同一侧端，方便现场接线操作，接线端的防护结构可避免接线后裸露带电部分的误触风险。壳体的安装孔位设计在壳体的侧边延伸部位，支持螺丝固定安装，孔位间距符合小功率开关电源的通用安装尺寸规范，可直接替换同规格的其他型号电源，降低设备选型替换时的结构改造成本。

　　在实际选型应用中，需要关注该电源的安装边界条件：其外壳的散热齿侧需要预留至少10mm的通风间隙，不能紧贴封闭的绝缘板材或者金属壁面安装，避免阻断散热风道影响散热效果；安装时需要保证电源的散热齿处于垂直方向，让热空气可以顺着齿片间隙自然向上流动，形成最优的自然对流路径。外壳的金属结构同时具备电磁屏蔽作用，可减少内部开关电路工作时产生的电磁辐射对外围敏感信号器件的干扰，也可阻挡外部环境的电磁干扰影响电源自身的输出稳定性，这一设计在包含模拟量信号采集的工控场景中尤为重要，可避免电源纹波干扰模拟量采样精度。

　　从结构细节来看，外壳的冲孔边缘做了钝化处理，避免装配或者后期维护时划伤操作人员；壳体拼接处的缝隙均匀，既满足装配公差要求，又不会出现过大缝隙导致防护等级下降；顶部盖板的固定螺丝采用沉头设计，螺丝安装后不会突出盖板表面，避免安装时突出的螺丝头干涉相邻器件。这类小功率电源的结构设计没有冗余的装饰性结构，所有外形特征都服务于散热、安装、防护、电磁兼容这几个核心功能需求，是工业电气部件功能优先设计逻辑的典型体现，在进行三维建模时，需要准确还原壳体冲孔的排布规律、散热齿的尺寸参数、安装孔位的位置与孔径、接线端的伸出尺寸，才能保证建模完成的模型可直接用于设备装配干涉检查、安装布局模拟等工程场景，为电控柜布局设计、设备结构设计提供准确的模型参考。
