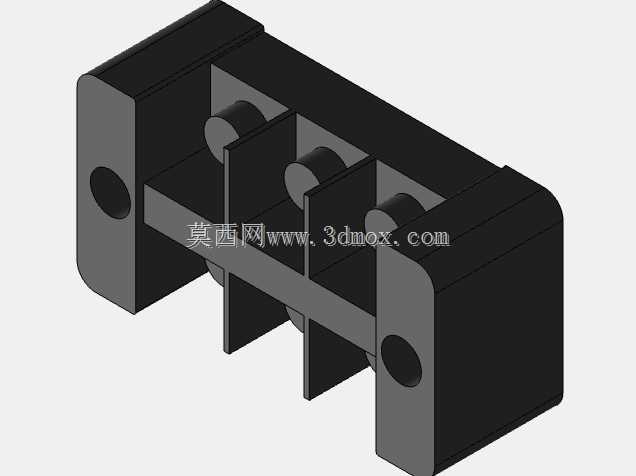

HYT-303接线式电源变压器骨架结构

　　在低压配电、小型工控设备供电回路的设计选型中，接线式变压器骨架是绕制电源变压器绕组、实现绕组与外部线路可靠连接的核心承载结构，这类部件的设计合理性直接决定变压器生产的绕线效率、成品绝缘性能以及现场接线的便捷性，很多初次接触小功率电源变压器设计的工程师容易忽略骨架的结构细节，导致后续绕线工序出现漆包线刮损、引脚爬电距离不足、安装时与周边钣金件干涉等问题。这款HYT-303对应的骨架结构，采用两侧带安装固定耳的卧式布局，固定耳上预留的圆形安装孔可直接配合M3规格的螺丝完成在PCB板或者设备内部安装梁上的固定，安装耳与主体绕线腔之间做了加厚的过渡筋设计，能够避免绕线过程中骨架受漆包线张力作用出现开裂变形，同时在设备运行产生持续振动的工况下，也能降低固定位置的应力集中风险，减少长期使用后骨架碎裂的概率。绕线腔内部设置了三道等距分布的隔栏，将整个绕线空间分隔为四个独立的槽位，这种分槽设计一方面可以满足初级绕组、次级绕组以及屏蔽层的分槽绕制需求，无需额外添加绝缘隔片就能保证不同绕组之间的爬电距离符合低压电气安全规范，省去了生产过程中人工插装隔片的工序，有效提升变压器的批量绕制效率；另一方面分槽结构能够对不同线径的漆包线形成物理限位，避免绕线过程中漆包线出现滑层、堆叠不均的问题，保证绕组的整齐度，降低绕组分布参数的离散性，让成品变压器的电气性能一致性更好。

　　骨架两端的接线位采用凸起的圆柱端子基座设计，每个基座对应一个绕组的出线端，绕线完成后漆包线的出线可以直接缠绕在端子基座上完成浸锡固定，无需额外加装插针，既降低了物料成本，也能避免插针与骨架结合不牢导致的引脚脱落问题，端子基座之间的间距经过优化，在接线完成后相邻端子之间的空气间隙足够应对常规AC220V输入的绝缘要求，减少高压侧拉弧打火的隐患。从安装边界来看，这款骨架的整体外形为长方体结构，两端固定耳的外端面之间的距离为骨架的总长度，绕线腔的宽度决定了可绕制漆包线的最大幅宽，隔栏的高度略低于骨架两侧的侧壁高度，绕制完成后外围包裹绝缘胶带时不会被隔栏顶起，保证绝缘层的贴合度。

　　在实际设计适配过程中，需要注意绕线腔的有效绕线深度，根据所用漆包线的线径和匝数核算槽满率，通常槽满率控制在40%-50%区间最为合适，既不会因为槽满率过高导致绕线困难、漆包线绝缘层破损，也不会因为槽满率过低造成骨架空间浪费，导致成品变压器体积偏大。另外骨架两侧的侧壁做了圆角过渡处理，没有尖锐的棱角，绕线过程中漆包线经过侧壁位置时不会被棱角刮破绝缘层，降低绕组短路的风险，固定耳上的安装孔采用沉孔设计，螺丝锁紧后螺丝头部不会突出骨架表面，避免与周边的元器件或者外壳发生干涉。

　　在工控控制板、小型开关电源、低压照明供电模块这类应用场景中，这类分槽式骨架的适配性很强，既可以绕制单组输出的电源变压器，也可以通过分槽绕制实现多组独立电压输出，满足不同回路的供电需求，相比一体式无隔栏的骨架，分槽设计的骨架在抗电强度测试中更容易通过安全规范要求，不需要额外增加多层绝缘胶带的厚度，有利于控制成品变压器的整体外形尺寸。建模过程中对骨架的各个壁厚做了均匀化处理，所有壁厚保持一致，避免注塑生产过程中出现缩水、翘曲等变形问题，隔栏与主体腔体的连接位置做了小圆角过渡，提升结构强度，避免绕线时受漆包线挤压出现隔栏断裂的情况，端子基座的位置与绕线槽位一一对应，每个槽位的出线都可以直接引到对应的端子上，不需要跨槽走线，减少绕组之间短路的可能性。
