交流发电机铝制连接外壳结构设计

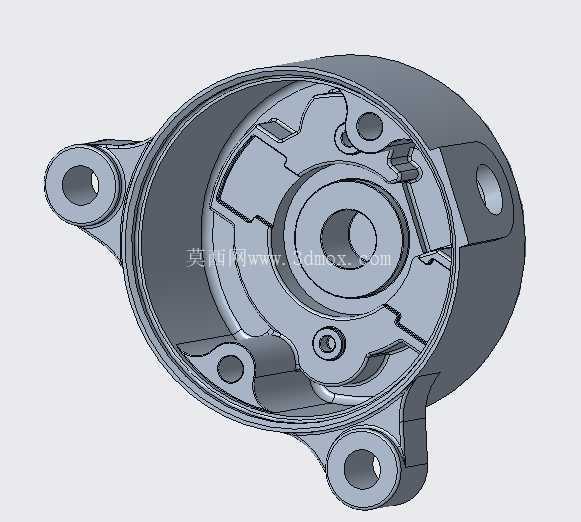

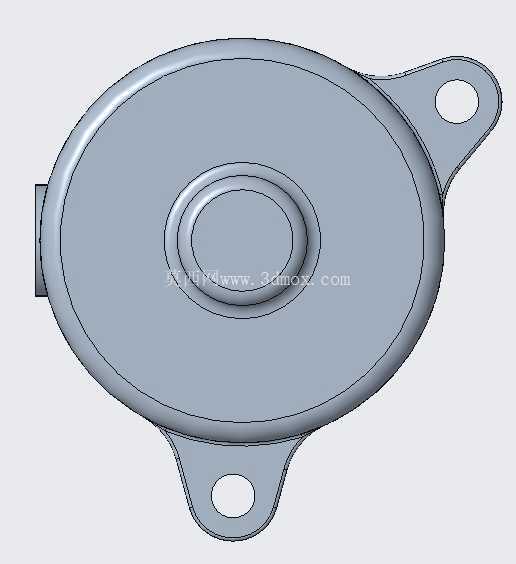

　　这款铝制壳体是交流发电机与动力端对接的核心承载部件，主要应用在内燃机驱动的发电机组、车用起动发电一体系统场景中，承担着发电机定子定位、轴系防护、动力端连接密封的多重作用，是发电机总成与发动机缸体/飞轮壳之间的关键衔接结构。从实际装车与台架测试的需求来看，这类外壳首先要满足轴系同轴度的安装要求，中心轴承位的设计直接匹配发电机转子轴的支撑轴承，台阶式的内孔结构分别对应轴承外圈定位、定子绕组端部避让、油封安装的不同功能需求，每一处台阶的深度与直径公差都直接影响转子转动的跳动量，一旦公差超差，轻则出现运转异响，重则导致转子扫膛、绕组烧毁。

　　壳体周边延伸出的四个带安装孔的支耳，是整个发电机总成的固定受力点，每个支耳的安装孔都镶嵌了钢质衬套，避免铝制基体在长期振动工况下出现安装孔磨损、螺栓松动的问题，支耳与壳体主体的过渡位置做了大圆角加强处理，对应发动机运转时的交变振动载荷，能有效避免应力集中导致的支耳断裂问题。设计过程中优先考虑了铝制压铸件的工艺可行性，壳体主体壁厚控制在3.5mm-4mm区间，既保证足够的结构刚度，又能控制整体重量，满足车用部件轻量化的要求；内部的加强筋沿着载荷传递路径布置，从中心轴承位辐射延伸到各个安装支耳，在不额外增加壁厚的前提下，大幅提升壳体的抗扭、抗弯刚度，减少发电机运转过程中的壳体形变，保证定子与转子之间的气隙均匀。

　　壳体侧面预留的异形凸台与通孔，对应发电机线束出线、整流模块安装、通风道对接的需求，出线孔位置设计了密封槽，可配套橡胶密封圈实现IP54以上的防护等级，避免户外使用时泥水、灰尘进入壳体内部侵蚀绕组与轴承。从安装边界来看，壳体对接发动机的端面加工有定位止口，止口直径与发动机飞轮壳的定位孔采用过渡配合，安装时可快速实现发电机轴与发动机曲轴输出端的同轴对中，降低现场装配的调整难度；各个安装支耳的孔位坐标严格匹配对应型号发动机的安装孔位，无需额外加工转接板即可直接装配，适配排量1.6L-2.5L的内燃机电站、轻型商用车起动发电系统。

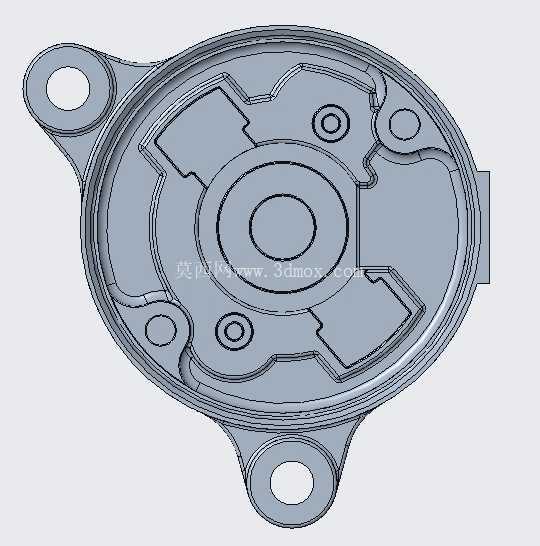

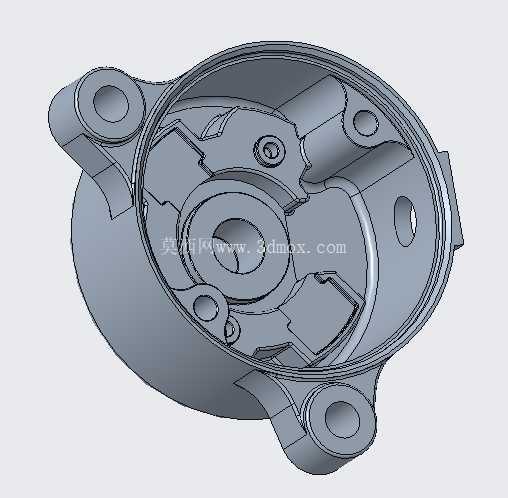

　　壳体内部的型腔轮廓完全避让发电机定子的硅钢片叠压结构与端部绕组，预留的间隙既满足绕组绝缘防护的安全距离要求，又能形成内部通风的导流通道，配合端盖的通风孔实现运转过程中的空气对流，带走绕组与轴承产生的热量，降低发电机的工作温升。在细节设计上，轴承位的外侧预留了油封安装槽，可配套骨架油封实现轴伸位置的密封，防止润滑油进入发电机内部，同时阻挡外界粉尘进入轴承位置，延长轴承的使用寿命；各个安装孔的端面都做了凸台设计，加工时仅需加工凸台端面即可保证安装平面的平面度，减少大面积机加工的工序，降低压铸件的后续加工成本。这类铝制外壳相比传统铸铁外壳，重量降低60%以上，导热性能提升3倍以上，更适合对重量、散热要求较高的移动电站、车载发电系统场景，同时压铸工艺的生产效率更高，适合大批量量产的配套需求。
