曲面流线型离心式叶轮叶片结构设计

　　这类曲面叶轮叶片是离心式流体输送设备的核心做功部件，常见应用场景覆盖工业通风系统、小型流体增压单元、物料气力输送装置、微型涡轮动力单元等领域，实际运行过程中，叶片通过随轮毂的高速旋转，将输入的轴功转化为流经叶道流体的压力能与动能，直接决定整套流体设备的运行效率、压力输出参数与运行振动水平。

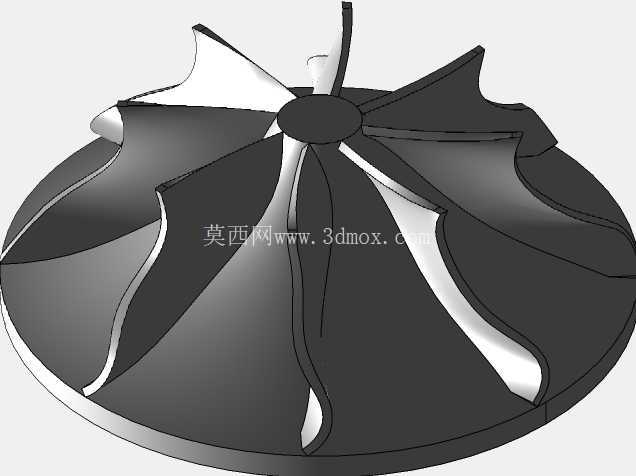

　　从实际功能特性来看，该叶片采用大曲率变截面流线型设计，叶片前缘做了圆滑过渡处理，可有效降低流体进入叶道时的冲击损失，减少入口处的涡流紊流区域；叶片型线沿径向从轮毂处到轮缘位置逐步调整曲率，匹配流体在旋转过程中离心力作用下的流动轨迹，避免叶道内出现流动分离，降低流动过程中的能量损耗；叶片与轮毂衔接位置做了大圆角过渡，既可以降低应力集中水平，提升高速旋转下的结构强度，也能减少衔接位置的流动死区，提升叶道通流效率。叶片外缘与轮盘边缘齐平，可保证与设备壳体的配合间隙控制在合理范围，减少流体从轮缘间隙的回流损失，提升容积效率。

　　在设计思路层面，这类叶片的型线构建需要结合目标工况的流量、压升参数，先通过一维计算确定叶片的入口安装角、出口安装角、叶片数量、轮径比等核心参数，再通过三维曲面建模完成叶型的光滑过渡，建模过程中需要保证叶片工作面与背面的曲面曲率连续，避免出现局部折角，否则不仅会增加流动阻力，还会在高速旋转时引发局部应力集中，提升叶片断裂失效的风险。同时需要做动平衡预留设计，所有叶片沿轮毂周向均布，单叶片的质量分布沿径向对称，减少高速旋转时的不平衡量，降低设备运行时的轴承负载与振动噪声。

　　从安装边界与尺寸配合来看，该叶轮的中心轮毂位置设置了与驱动轴配合的安装定位结构，可通过键连接或者过盈配合与驱动轴实现周向固定，轮毂端面可设置锁紧螺纹孔或者轴端挡圈安装位，实现轴向定位，防止高速旋转时叶轮发生轴向窜动。叶轮整体的轴向高度需要匹配设备蜗壳的内腔宽度，保证叶片前后端与蜗壳侧壁的间隙处于设计区间，间隙过大会增加回流损失，间隙过小则容易出现叶片与壳体的刮擦，引发运行故障。叶片的最大外圆直径需要匹配蜗壳的流道内径，保证流体从叶片出口流出后可以顺畅进入蜗壳扩压段，完成动能到压力能的转换。

　　实际工程应用中，这类叶轮的材质选择需要根据输送介质的特性调整，输送普通空气时可采用工程塑料或者铝合金材质，降低整体重量，减少驱动轴的启动负载；输送含尘气体或者有一定腐蚀性的介质时，则需要采用不锈钢或者做表面耐磨涂层处理，提升叶片的抗磨损、抗腐蚀能力，延长部件的使用寿命。建模过程中还需要考虑叶片的拔模角度或者加工工艺性，如果采用注塑工艺成型，需要保证叶片曲面的拔模方向一致，避免出现倒扣结构；如果采用五轴铣削加工，则需要保证曲面的曲率变化在刀具加工可达范围内，减少后续的手工打磨工作量，保证叶型的加工精度。
