电源变压器用钣金防护壳体结构设计

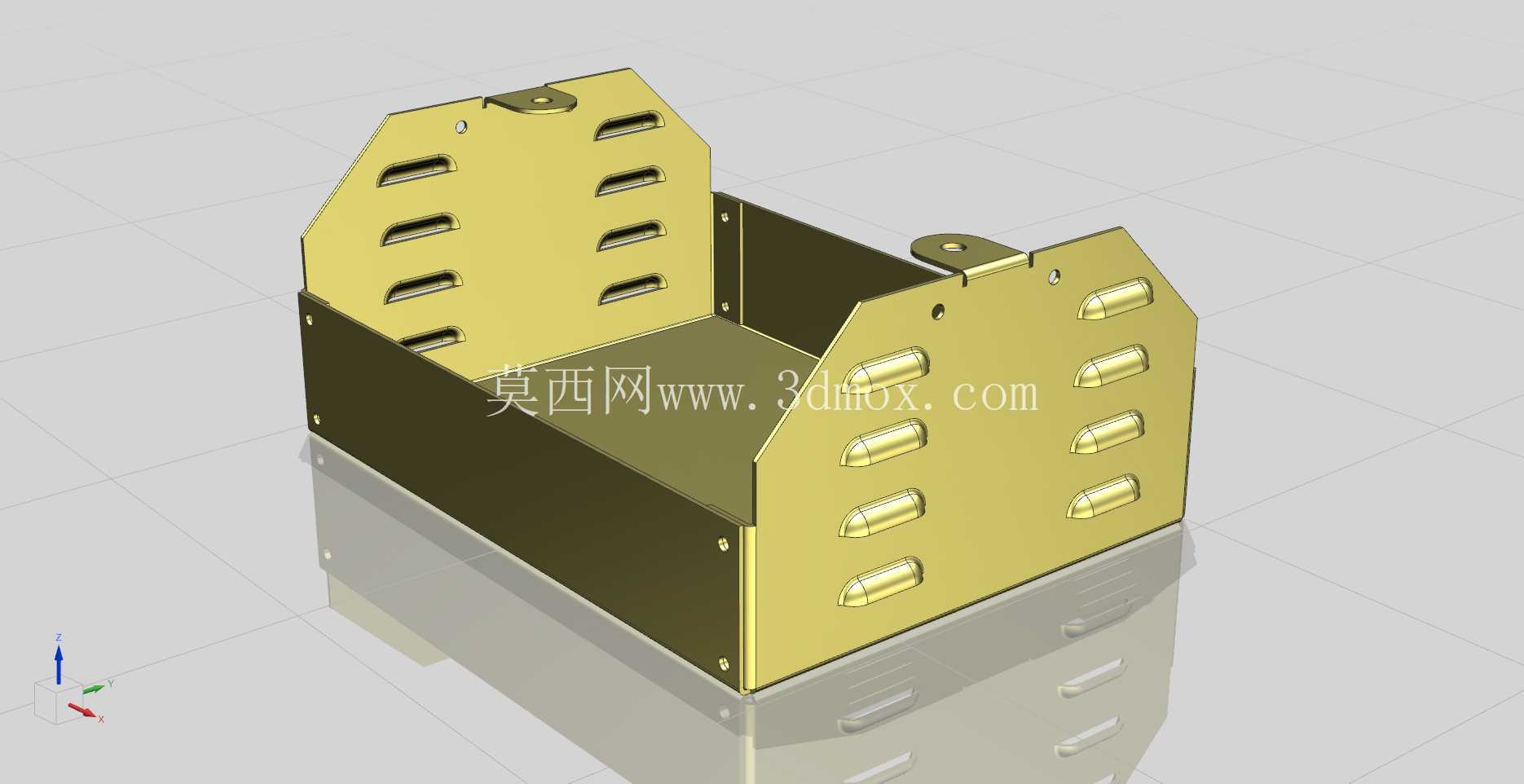

　　这款钣金壳体是专为小功率电源变压器配套设计的防护承载结构，在工业控制电源、小型配电模块、嵌入式供电单元这类场景中，这类壳体承担着绕组固定、电磁屏蔽、外力防护、安装定位的多重作用，区别于普通塑料外壳，钣金材质的结构件在抗冲击、耐高温、电磁屏蔽效能上更适配工业场景下的电源类部件使用需求。从结构设计逻辑来看，壳体采用分体折弯拼合的钣金工艺思路，主体由U型主槽体与两块端板组合而成，所有拼接边均预留自铆定位孔与螺丝过孔，不需要额外焊接工序，通过冲压成型的凸点定位就能完成预装，后续仅需少量紧固件即可完成整体装配，这种设计能大幅降低钣金加工后的装配工时，也方便后期变压器绕组、接线端子的检修拆装，不需要整体破坏壳体就能完成内部元件的更换。

　　壳体两侧端板上设计的多组长条形通风孔与凸起式散热凸台，是结合变压器工作时的温升特性做的针对性设计：长条形开孔沿竖向排布，能利用热空气自然上升的特性形成对流风道，带走内部绕组工作产生的热量；而向外冲压成型的凸起凸台，一方面是增加端板的结构刚度，避免薄钣金在装配、运输过程中出现凹陷变形，另一方面凸台结构相当于在端板外侧增加了散热筋的作用，扩大了壳体与空气的接触面积，辅助提升整体散热效率，不需要额外加装散热风扇就能满足小功率变压器的自然散热需求。

　　端板顶部预留的带孔安装耳，是整台变压器组件的安装定位结构，安装孔的位置与孔径按照常规电气柜内安装横梁的标准间距设计，既可以通过螺丝直接固定在设备内部的安装梁上，也可以配合挂耳实现导轨式安装，适配不同设备的内部安装空间。壳体的内部尺寸边界完全匹配对应功率电源变压器的绕组骨架尺寸，槽体内侧预留了0.3mm的装配公差，既可以保证变压器骨架能够顺利推入壳体内部，又不会因为间隙过大导致绕组在壳体内出现晃动，槽体底部预留的接地螺柱位置，能够直接连接变压器的铁芯接地端，省去额外的接地支架安装工序。

　　从钣金工艺实现角度来看，整个壳体所有的折弯内角均按照板材厚度设计了对应的折弯半径，避免折弯过程中出现板材开裂的问题，所有开孔边缘均做了去毛刺处理，防止装配过程中割伤接线绝缘层，端板与主槽体的拼接处设计了重叠搭边，既可以提升拼接后的结构刚度，也能避免拼接缝隙过大导致电磁泄漏，影响壳体的电磁屏蔽效果。在实际应用场景中，这类钣金壳体不仅能为内部变压器提供物理防护，避免车间内的粉尘、金属碎屑直接落到绕组上造成绝缘故障，金属壳体本身的导通特性还能将变压器工作时产生的交变电磁场屏蔽在壳体内部，减少对周边敏感电子元件的电磁干扰，这也是工业级电源部件多采用钣金外壳的核心原因之一。壳体的板材选用常规冷轧钢板，表面处理可根据使用场景选择镀锌、喷塑等不同工艺，适配普通室内工业环境或是有轻度防腐蚀需求的场景，整体结构没有复杂的曲面造型，所有特征均可以通过常规冲压、折弯工序完成加工，不需要开制复杂的成型模具，小批量生产时也能控制加工成本，对于非标电源设备的定制化需求适配性很强。
