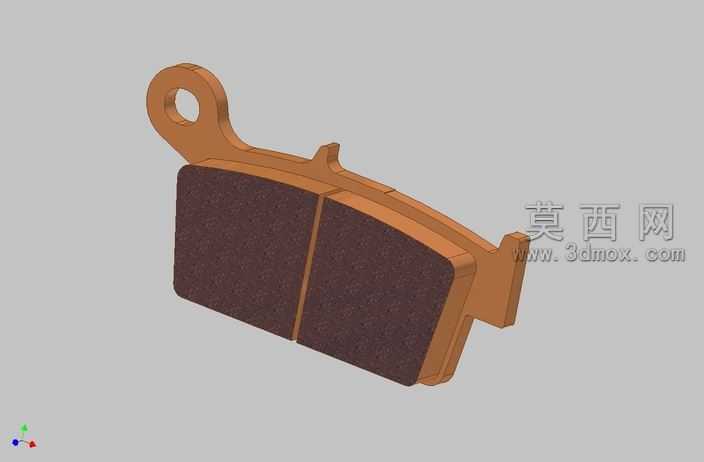

本田摩托车制动刹车片三维结构设计

本作品为摩托车制动系统核心摩擦部件刹车片的三维参数化建模成果，建模过程依托主流三维设计软件完成全流程结构还原，首先基于实车测绘的尺寸数据搭建基础草绘轮廓，精准勾勒刹车片摩擦基材的不规则外形轮廓，重点还原安装耳位的通孔定位结构、侧边的限位凸台造型，以及摩擦块与背板贴合的阶梯分层结构，确保各部位尺寸公差匹配摩托车制动卡钳的装配要求。建模阶段采用实体拉伸结合切除特征完成主体结构搭建，对安装耳的圆弧过渡区域做圆角优化处理，避免应力集中的结构缺陷，同时还原摩擦片表面的细微开槽纹理，该结构用于制动过程中排出磨屑、提升散热效率，完全贴合实际产品的功能设计逻辑。材质渲染阶段，针对刹车片的半金属摩擦基材调配专属材质，还原其棕褐色复合材质的哑光质感，调整表面粗糙度参数模拟真实摩擦材料的颗粒触感，对安装孔内壁做轻微金属光泽处理，体现加工后的表面精度，渲染采用柔和的漫反射光照环境，多角度展示产品的外形特征与结构细节，确保模型视觉效果贴近实物状态。结构设计上充分考虑刹车片的装配适配性，安装耳的孔位尺寸、凸台的限位角度完全匹配对应本田摩托车型的卡钳安装位，摩擦块的厚度、弧度贴合刹车盘的接触曲面，保证制动时摩擦面能够完全贴合，实现稳定的制动摩擦力输出，整体模型结构完整无破面，各特征参数可编辑，能够直接用于后续的装配验证、工程图导出以及3D打印样件制作，完整还原了量产摩托车刹车片的结构特点与设计逻辑，可作为摩托车制动系统设计、配件逆向建模的参考案例使用。
