手动杠杆式合模夹紧工装装置结构

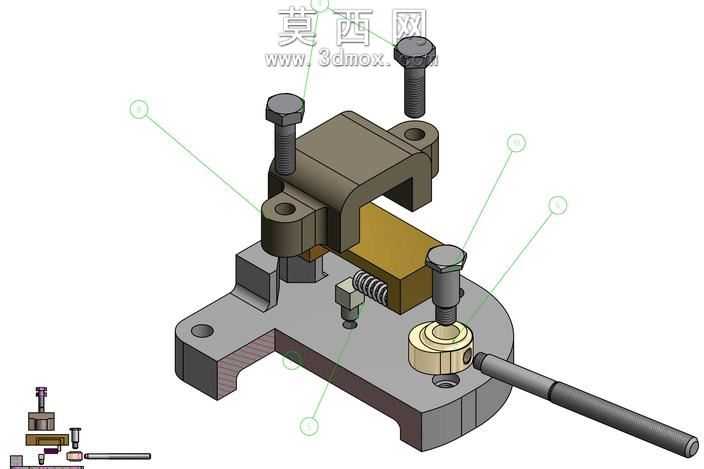

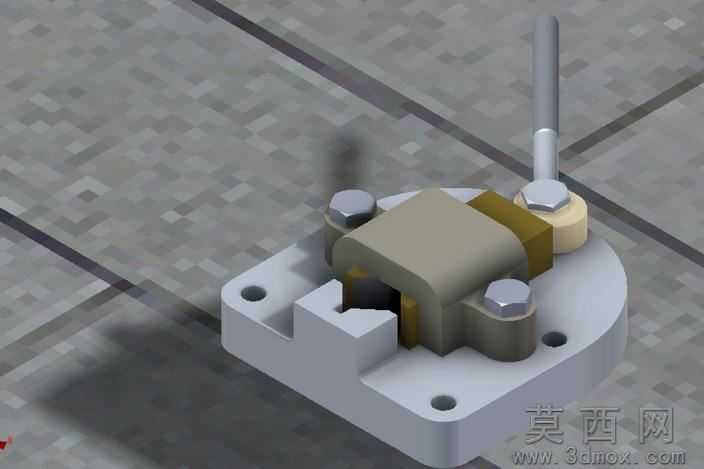

本模型为手动驱动的合模夹紧工装装置，采用三维建模软件完成全参数化结构设计，完整还原了装置的装配关系与运动逻辑，同时配套制作爆炸视图与半剖视展示效果，清晰呈现各零部件的装配层级与内部配合细节。建模过程中严格遵循机械设计公差规范，对所有配合面、安装孔位、运动行程进行精准参数化定义，确保各部件无干涉、运动逻辑符合实际工装的使用需求。模型材质渲染贴合实际工业工装的材质特性：底座采用灰铸铁材质表现，呈现哑光深灰的金属磨砂质感，表面还原铸造件的细微纹理；上部夹座、压块等结构件采用45号钢调质材质渲染，呈现金属切削加工后的细腻金属光泽；紧固件螺栓、操作手柄采用发黑处理的碳钢材质，弹簧部件做弹簧钢的亮面金属质感区分，操作端的调节旋钮做黄铜材质的暖金色金属表现，不同材质的区分让整体结构层次清晰，便于快速识别各部件功能。结构设计上，装置采用底板集成安装的布局，底板设置多组安装孔位用于工装在工作台面的固定；上部通过C型夹座作为承载主体，搭配两组竖向锁紧螺栓实现上模部分的预固定，侧方设置弹簧复位结构配合手动杠杆操作组件，通过长手柄的力矩放大作用实现合模动作的快速夹紧与松脱，侧方的调节旋钮可调整夹紧行程以适配不同厚度的合模工件，整体结构紧凑，操作力小，夹紧可靠，无需外接动力源即可完成手动合模夹紧作业。设计思路围绕小型工件合模工序的快速装夹需求展开，摒弃复杂的动力结构，采用纯机械手动结构降低制造成本与使用门槛，通过爆炸视图可清晰看到所有零件的拆分顺序，便于理解装配流程，半剖视效果则直观展示了内部弹簧的安装位置、螺栓的旋合深度、杠杆组件的传动路径，为工装的加工制造、组装调试提供清晰的三维参考，整体结构设计兼顾实用性与工艺性，所有零部件均采用常规机械加工工艺即可制作，无特殊复杂结构，适合小批量工件的合模加工工序使用。
