异径弯接导流管件三维结构设计

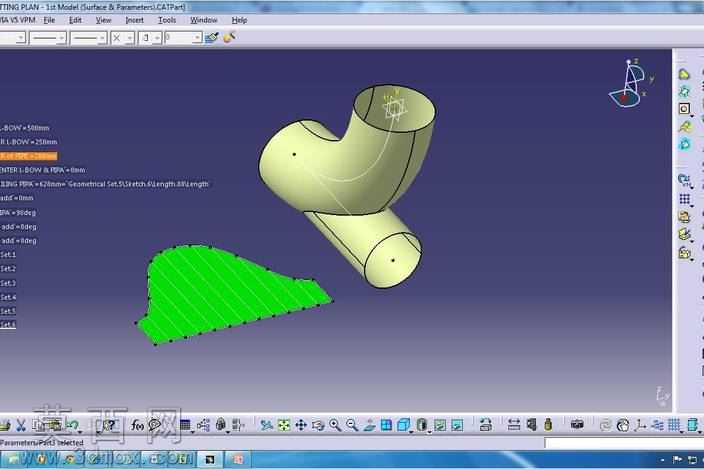

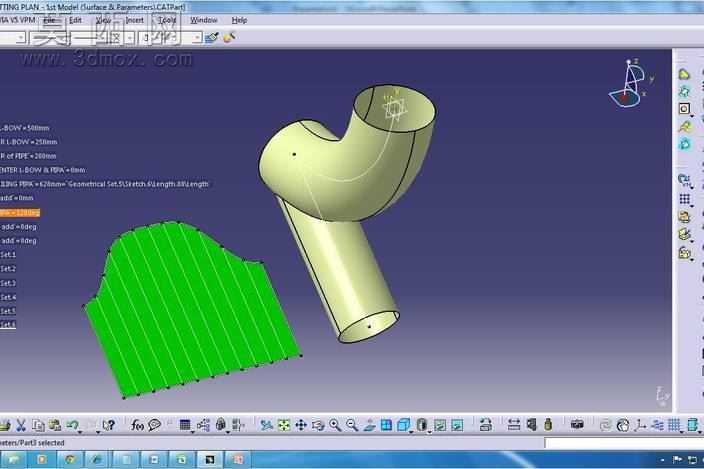

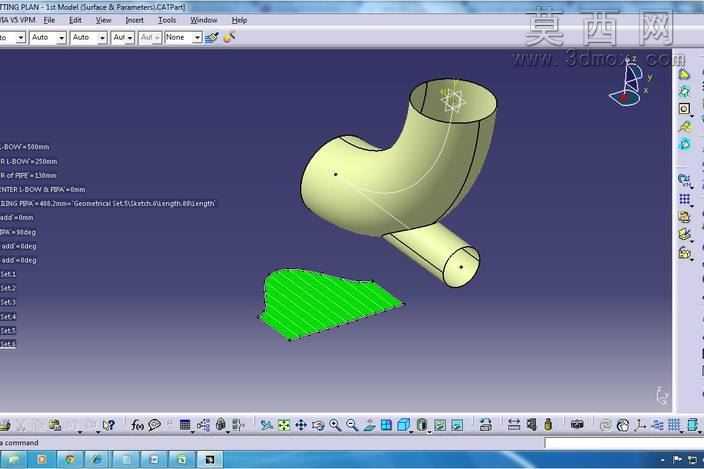

本作品为管路系统用异径弯接导流管件，采用三维参数化建模方式完成全结构设计，建模过程中以管路流体导通的实际工况需求为核心逻辑，首先确定管件两端的接口尺寸参数：一端为大口径圆弧弯管接口，另一端为小口径直段接出接口，两段接口通过平滑过渡的弧形流道完成连通，全程保证流道内壁无突兀折角，避免流体输送过程中产生紊流、压损过大的问题。建模阶段首先绘制流道中心引导线，引导线采用多段相切圆弧拟合，保证弯转处曲率连续，随后基于引导线生成不同位置的流道截面轮廓，通过扫掠命令生成管件的基础实体，再根据管路承压需求设定均匀的管壁厚度，对内外壁交界位置做圆角过渡处理，消除应力集中隐患。针对弯管外侧的受力薄弱区域，建模时做了局部壁厚加厚处理，同时在管件外壁预留了定位安装的基准点位，方便后续装配时与相邻管路部件快速对位。模型附带的绿色片状结构为管件安装适配的密封垫片轮廓，建模时严格匹配管件端面的连接尺寸，垫片轮廓上预留了紧固件穿装的点位，保证装配后密封面完全贴合无间隙。材质设定上，管件主体采用常用的金属管路材质，表面做哑光金属质感处理，清晰呈现管壁的曲面过渡效果，密封垫片采用非金属软质材质，通过色彩区分与金属主体形成明确视觉差异，方便查看装配关系。整个模型的结构设计完全贴合实际管件的加工工艺要求，所有曲面均满足脱模、折弯加工的工艺可行性，无无法落地的理想化结构，参数化的建模逻辑支持后续快速调整接口管径、弯转角度、壁厚等参数，适配不同规格的管路设计需求，可直接用于管路系统的装配验证、流体仿真分析以及加工生产的参考依据。
