立柱底座装配冲突检测验证结构

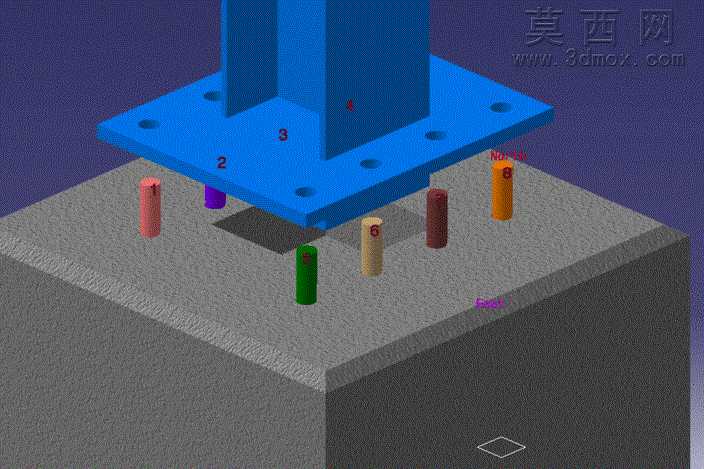

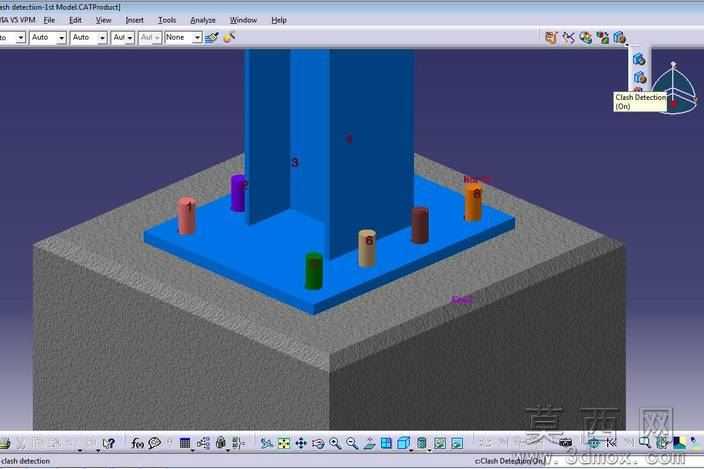

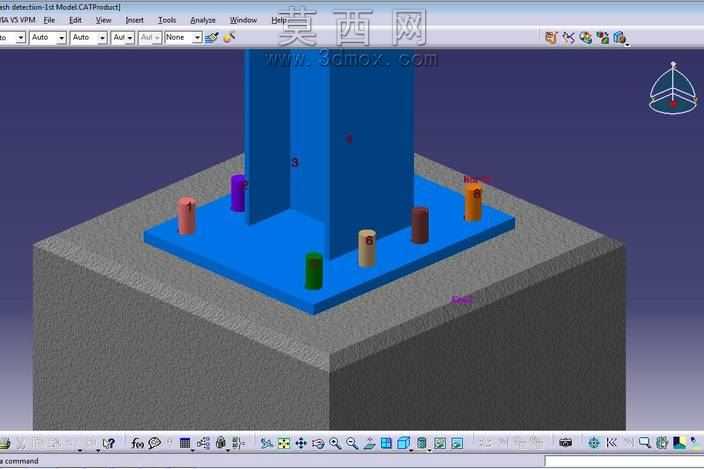

本作品为装配干涉校验场景的三维建模成果，依托三维建模软件完成全参数化结构搭建，核心用于验证立柱底座与基座装配过程中的空间冲突问题，为实际装配工艺提供前置校验参考。建模阶段首先完成基座基体的结构搭建，采用带中心避让方槽的块状结构作为装配承载基础，表面设置多组不同色彩标识的定位柱体，不同色彩用于区分不同装配点位的校验对象，便于直观识别干涉位置。上方承载的蓝色法兰式立柱底座，采用方形法兰板搭配竖向立柱的结构形式，法兰板上均匀排布多组安装通孔，与基座上的定位柱位置一一对应，建模时严格按照实际装配公差要求设定各部件的尺寸参数，还原真实装配场景下的空间位置关系。渲染阶段采用差异化材质区分不同部件：基座采用磨砂质感的灰色混凝土类材质，还原基础承载件的厚重质感；蓝色法兰底座采用亮面工程塑料质感的蓝色材质，突出主体装配部件的轮廓；各定位柱采用红、紫、绿、棕、橙等不同高饱和度纯色材质，无需额外标注即可快速区分不同校验点位，大幅提升干涉位置的识别效率。结构设计上重点还原装配过程中的空间对位关系，中心方槽用于避让竖向立柱的下端伸入结构，法兰板的安装孔与基座定位柱的对位精度直接决定装配是否顺畅，建模时特意保留了存在干涉风险的点位状态，可直观展示当孔位与柱体存在位置偏差时的空间冲突状态，帮助设计人员快速排查装配公差设计的不合理之处。整个建模过程严格遵循机械装配的设计逻辑，所有部件的尺寸比例、相对位置均参考实际机械装配的常规参数设定，渲染时采用暗紫色渐变背景突出主体装配结构，搭配柔和的定向光源打亮各部件的接触面，让干涉区域的空间重叠关系清晰可见，无需剖切视图即可直观呈现装配冲突的具体位置与冲突程度，可直接用于装配工艺教学、干涉检查方法演示以及公差设计验证等场景，帮助相关人员快速理解装配冲突检测的核心逻辑与校验要点。
