学生方程式赛车CFD空气动力学套件设计

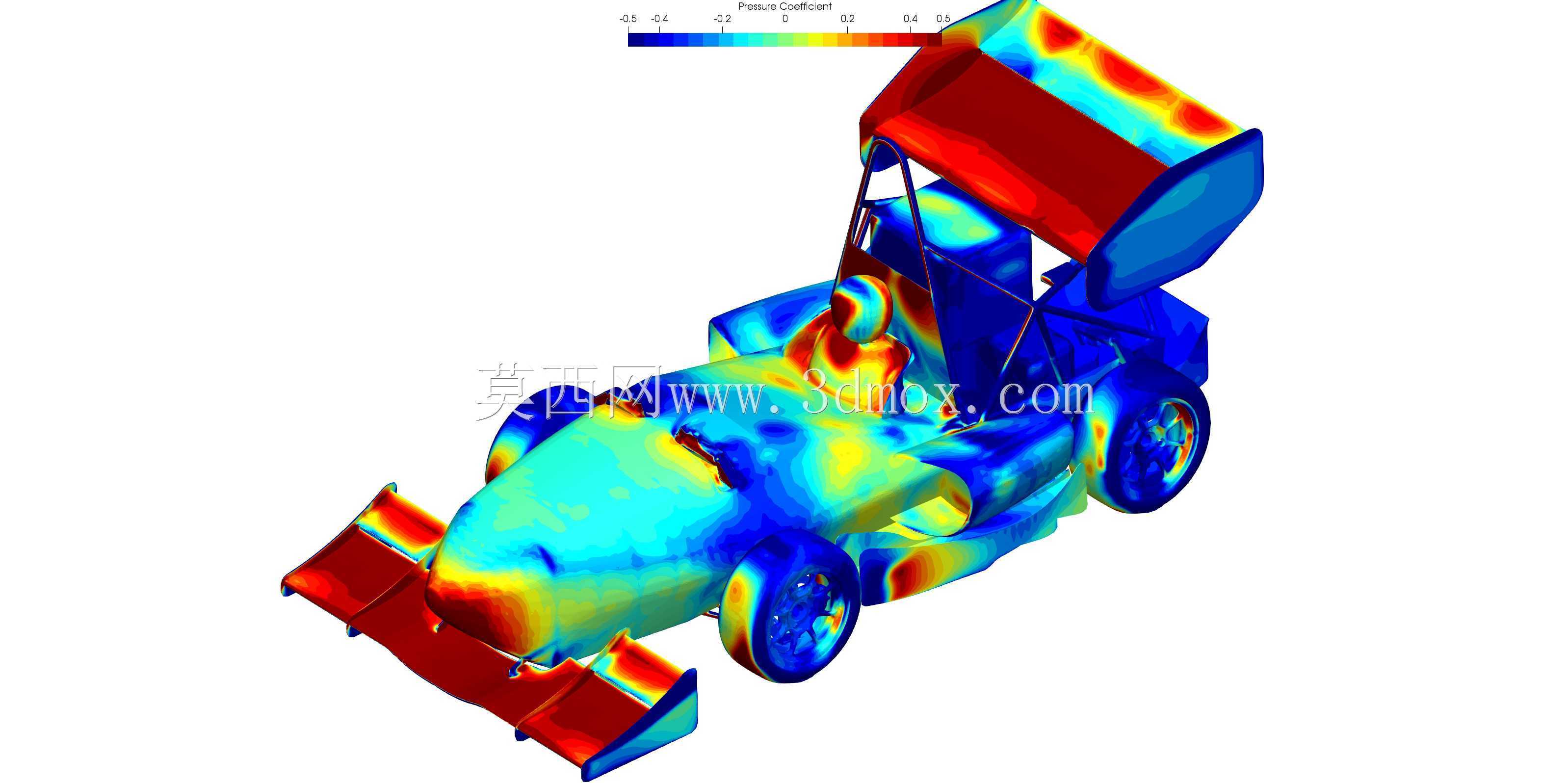

　　这套针对学生方程式赛事打造的空气动力学实体模型，核心服务于赛车流体动力学仿真验证环节，是赛事规则框架下开展气动性能开发的基准载体。从实际工程应用场景来看，这类模型主要用于车队前期开发阶段的流场模拟计算，可直接导入仿真环境完成车身周围压力分布、气流走向、下压力与风阻系数的测算，也可作为后续风洞试验模型加工的数模基准，帮助设计团队在样车制造前完成多轮气动方案迭代，避免后期实物改装带来的成本与周期浪费。

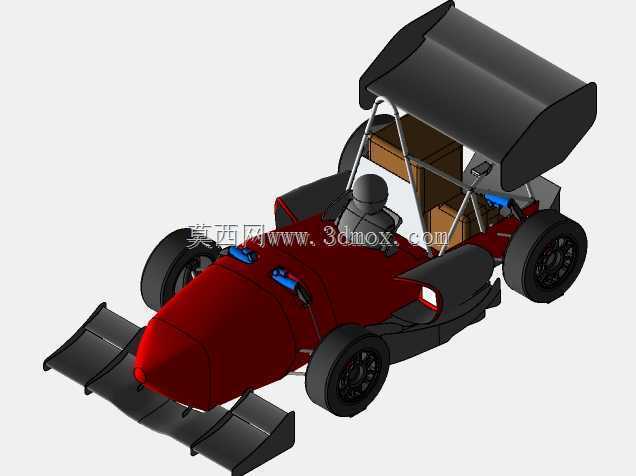

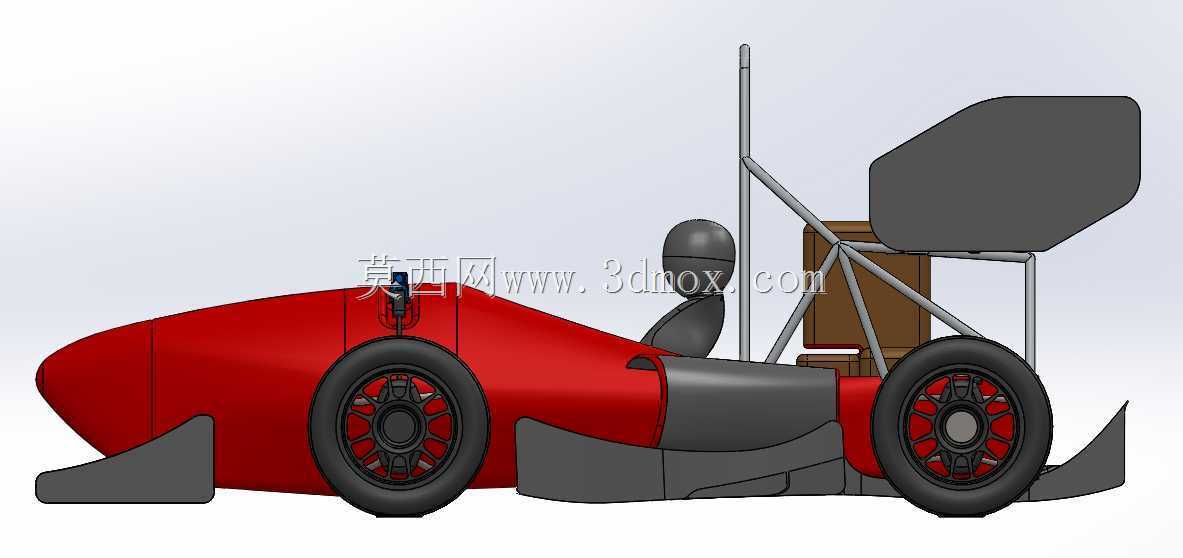

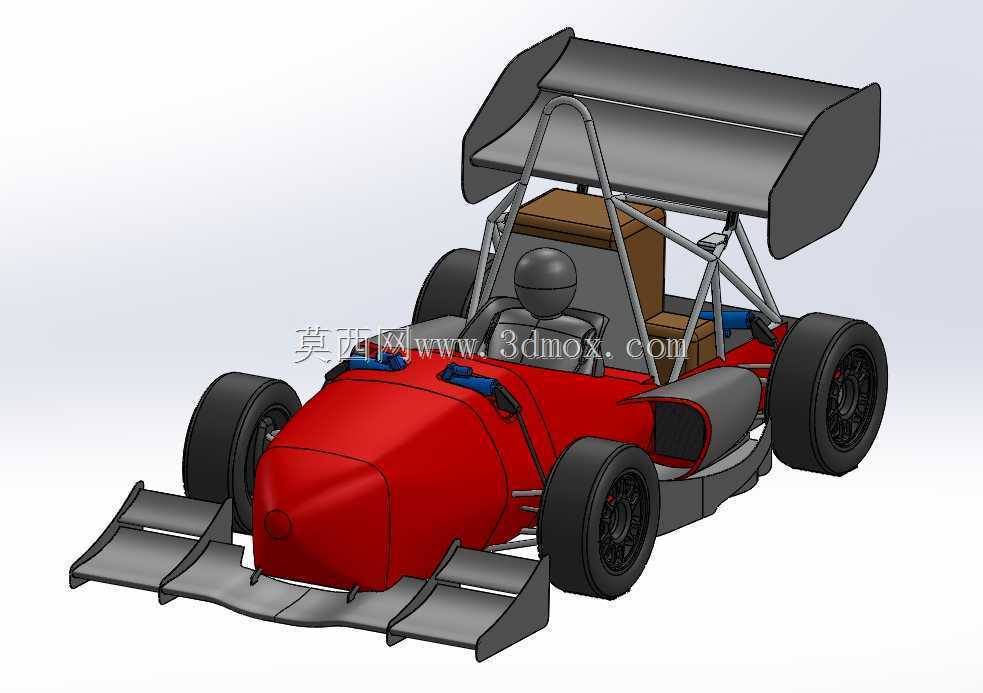

　　从功能特性上看，模型完整还原了方程式赛车的核心气动结构：前部设置多层结构的前翼组件，可梳理进入车底的气流，同时为前轮区域提供导流作用，减少轮胎转动带来的乱流干扰；车身中部采用流畅的封闭整流造型，覆盖车架与内部搭载的动力、储能单元，降低车身中段的形面风阻；后部配备大尺寸高架尾翼，通过翼片的角度设计在高速行驶时提供足够的下压力，提升后轮抓地极限；驾驶舱区域保留了防滚架结构与驾驶员假人模型，能够真实还原驾驶舱周边的气流扰动情况，避免仿真时因简化结构带来的计算偏差。

　　设计思路上，整套数模严格遵循赛事规则的尺寸边界要求，前翼伸出长度、尾翼安装高度、车身最大宽度均符合赛事技术规程的限制，没有出现规则禁止的气动结构设计。建模过程中采用实体建模方式，所有气动面均做了连续曲面过渡处理，没有出现破面、重叠面等会影响CFD网格划分的几何问题，各部件之间的安装位置预留了足够的装配间隙，与实车的安装逻辑完全一致：前翼通过支架固定在前悬架前端的安装点上，尾翼通过金属支架固定在后车架上部，车身整流罩通过快拆结构与车架连接，既满足气动性能要求，也兼顾了实车装配时的维修便利性。

　　从安装边界来看，模型中所有气动套件的安装点都与车架的钢管结构位置对应，前翼安装点的高度与前防撞梁的上平面齐平，不会干涉前轮转向的最大转角；尾翼支架的固定点选在后车架的主受力管上，能够承受高速行驶时尾翼产生的下压力载荷；车身侧面的导流结构与后轮、悬架摆臂之间预留了足够的间隙，不会在车轮跳动、悬架运动时发生运动干涉。模型中还保留了车内的部件布置空间，能够匹配不同车队的动力单元、电池组的安装尺寸需求，设计人员可在这个基准模型的基础上，根据自身车队的部件布置调整局部气动面造型，快速完成自定义气动方案的修改与仿真验证。

　　在实际工程使用中，这套模型可直接划分流体网格开展稳态、瞬态仿真计算，帮助设计人员量化不同翼片角度、不同前翼 flap 设置下的整车气动平衡，调整前后轴下压力的分配比例，让赛车在直道加速与弯道过弯时都能获得合适的抓地表现。相比从零开始搭建气动数模，这个基准模型能够大幅缩短前期建模的周期，让设计团队把更多精力放在气动方案的优化与性能验证上，尤其适合参赛经验不足的学生车队快速搭建自己的气动开发体系，减少建模过程中容易出现的几何错误，提升仿真计算的收敛性与结果准确性。
