卧式42500升工业柴油存储罐体结构

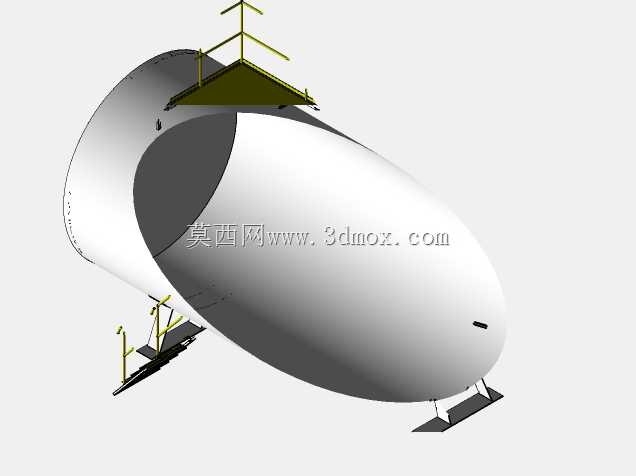

　　在工矿厂区、野外作业场站、中小型燃油消耗类生产单位的油料补给环节，固定卧式储油装置是保障生产连续运转的核心配套设施，本次呈现的42500升容量卧式柴油储罐，正是针对中等规模燃油周转需求设计的落地式存储结构。这类罐体的应用场景覆盖范围较广，既可以作为厂区内部柴油发电机组、重型作业车辆、工程机械设备的定点储油节点，也可适配临时施工场地的油料中转存储需求，相比立式储罐，卧式结构的重心更低，对场地基础承载的要求更友好，在地面平整度一般的作业区域也能通过鞍式支座完成稳定安装。从结构设计逻辑来看，罐体主体采用圆柱形承压壳体结构，两端采用标准椭圆形封头，这种结构形式能够在存储液态油料时均匀分散内部静压力，避免直角结构带来的应力集中问题，封头位置预留了人孔结构，方便后期运维人员进入罐体内部开展清洁、焊缝检测、防腐层修补等作业，人孔周边布置的法兰接口可对接液位监测装置、油料进出管路、呼吸阀等配套附件，满足油料加注、抽取、液位实时监控、罐内压力平衡的实际使用需求。

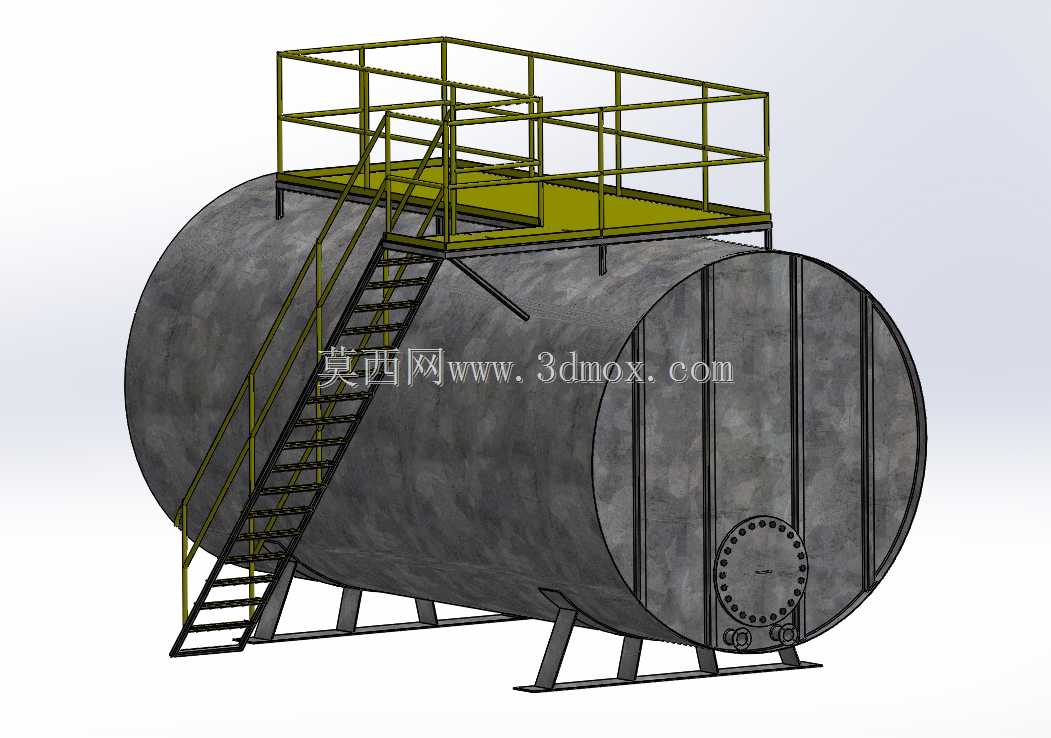

　　罐体顶部设置了带安全护栏的操作平台，配套斜向爬梯连通地面与平台区域，爬梯踏步采用防滑结构设计，护栏高度符合工业操作平台的安全防护要求，平台区域预留了足够的操作空间，方便工作人员在顶部完成阀门操作、附件检修、量油作业等日常操作，爬梯与平台的连接位置做了加强筋固定，避免人员通行时出现结构晃动。罐体底部采用两组鞍式支座作为支撑结构，支座与罐体的接触位置做了弧形贴合处理，增大接触面积以降低局部压强，支座底板预留了地脚螺栓安装孔，可通过膨胀螺栓或预埋螺栓与混凝土基础固定，抵消罐体满载时的侧倾风险，支座的高度设计充分考虑了罐体底部排污管路的安装空间，方便后期对接排污阀开展罐底积水、杂质的定期排放作业。

　　在设计过程中，首先根据额定存储容量反推罐体的内径与筒体长度，确保有效容积满足42500升的存储要求，同时预留一定的气相空间，避免环境温度升高时油料膨胀溢出；其次针对罐体壁厚做了强度校核，结合柴油的存储压力、罐体自重、满载油料重量、外部环境载荷等参数确定板材厚度，保证长期使用过程中壳体不会出现变形、渗漏问题；另外对爬梯、平台、支座的受力做了单独校核，确保人员操作、外部载荷作用下附属结构的稳定性。

　　从安装边界来看，这类卧式储罐的安装需要预留足够的周边操作空间，爬梯侧需要预留至少1.2米的通行与操作距离，罐体封头侧需要预留足够的管路安装与检修空间，顶部平台上方不能有高压线缆、架空管线等障碍物，安装基础需要做水平度处理，避免罐体安装后出现倾斜导致油料液位监测不准、局部应力过大的问题。罐体外部的防腐处理适配户外露天使用场景，能够抵御常规日晒、雨淋带来的锈蚀问题，适合在无特殊强腐蚀环境的工业场景长期使用。在实际选型应用中，这类储罐可以根据现场使用需求配套加装防溢漏装置、液位报警装置、静电接地装置等安全附件，满足不同场景下的安全生产规范要求，相比小型移动储油容器，这种大容量固定储罐能够减少油料转运频次，降低油料转运过程中的洒漏、安全风险，同时也能减少油料存储过程中的挥发损耗，是工业生产场景中油料存储环节的常用结构形式。
