大减速比正齿减速齿轮箱结构设计

项目分类:减速机 发布时间:2022-05-30 ID:642925
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计
  • 大减速比正齿减速齿轮箱结构设计

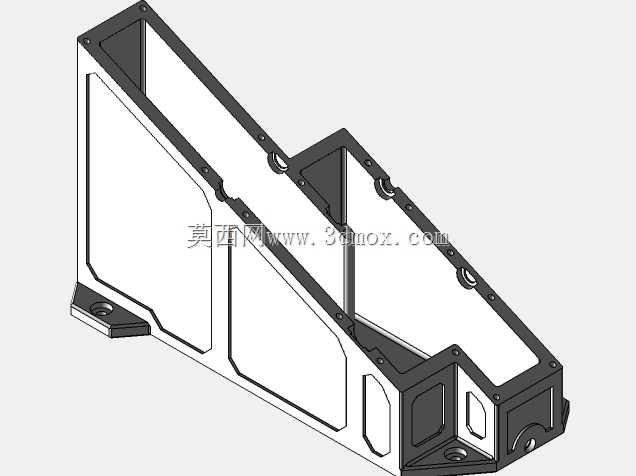

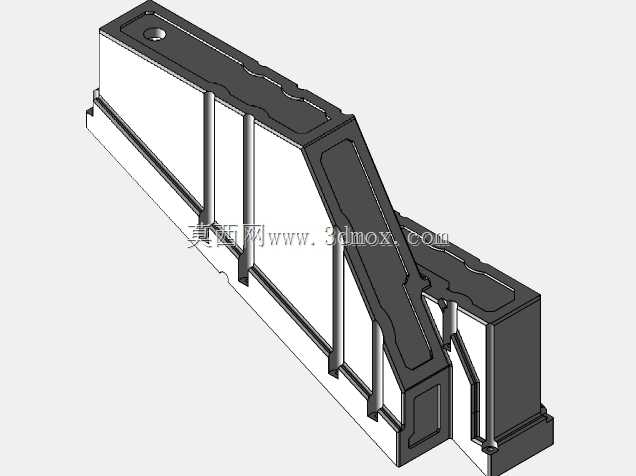

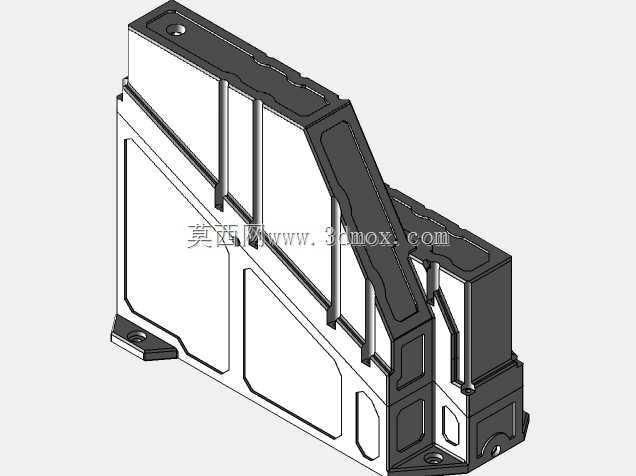

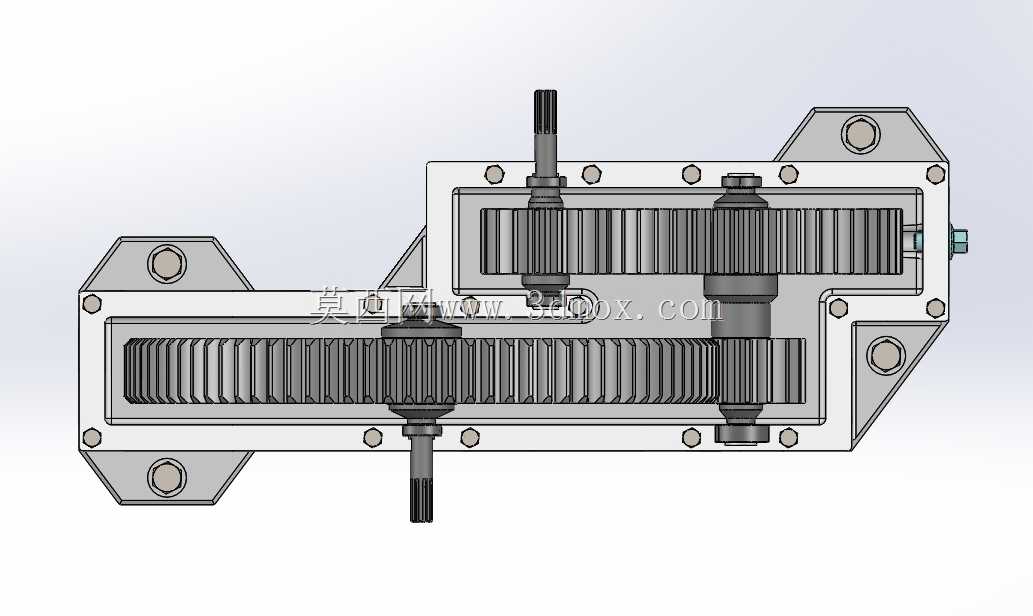

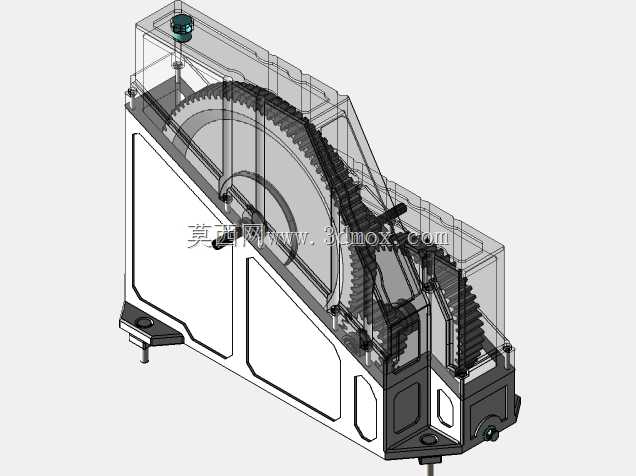

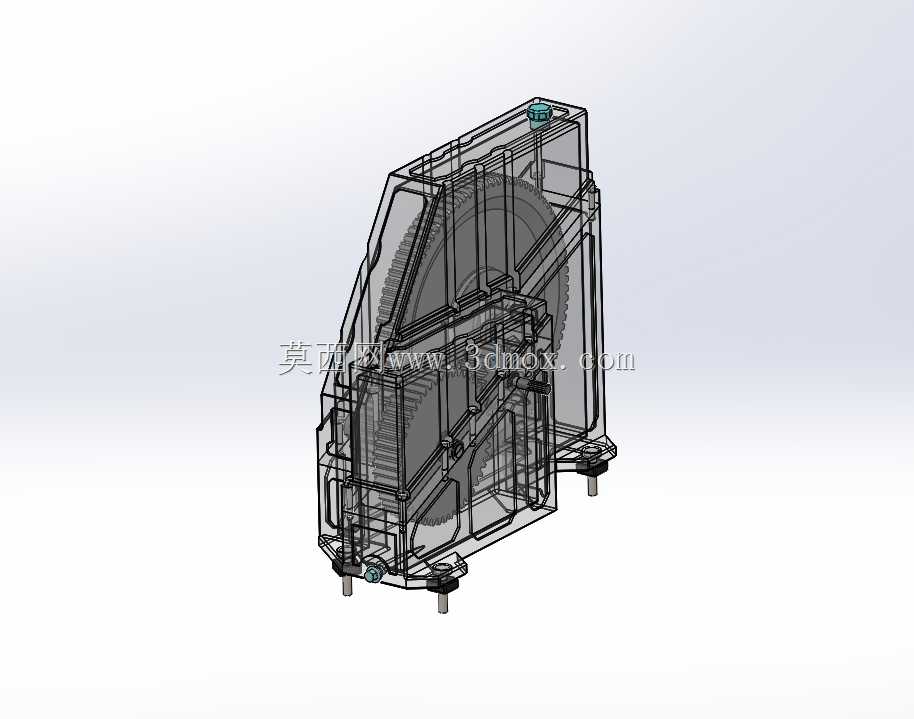

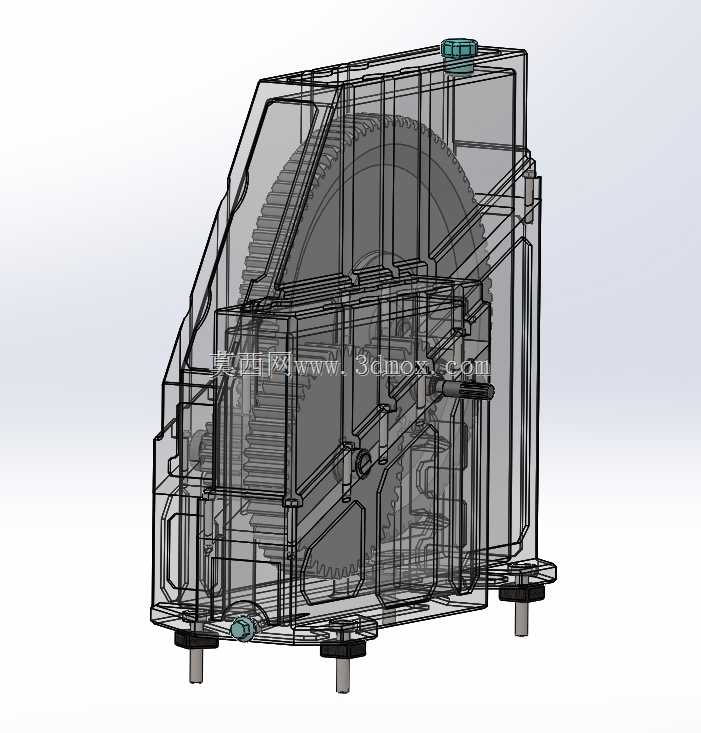

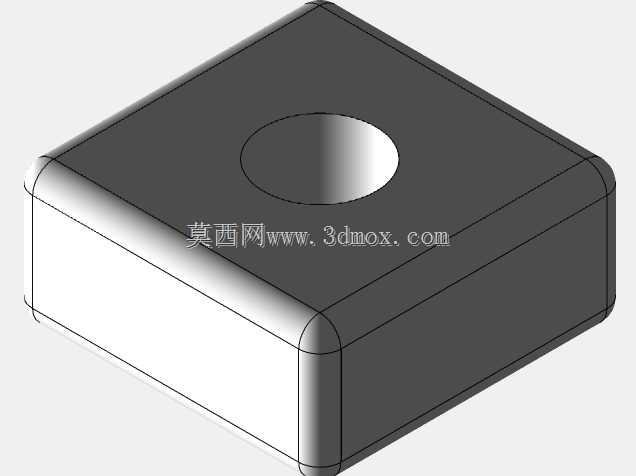

  这款减速齿轮箱的设计,最初是针对中小功率工业传动场景的匹配需求做的定向开发,核心要解决的是原动件高转速低扭矩输出,和作业端低转速大扭矩需求之间的转速扭矩匹配问题,在输送线驱动、小型工装变位、轻工设备动力传输这类场景里,这类定比减速箱的应用占比一直不低。从结构布局来看,整个箱体采用了剖分式的紧凑布局,把多级正齿轮传动副完全内置在封闭腔体内,齿轮全部选用标准正齿规格,啮合重合度经过反复校核,既保证了传动过程的平稳性,也把加工装配的难度控制在常规工艺可覆盖的范围内,不需要特殊的定制加工设备就能完成零件生产。传动参数上选定的2000:150的减速比,刚好匹配常规4极异步电机的输出转速区间,

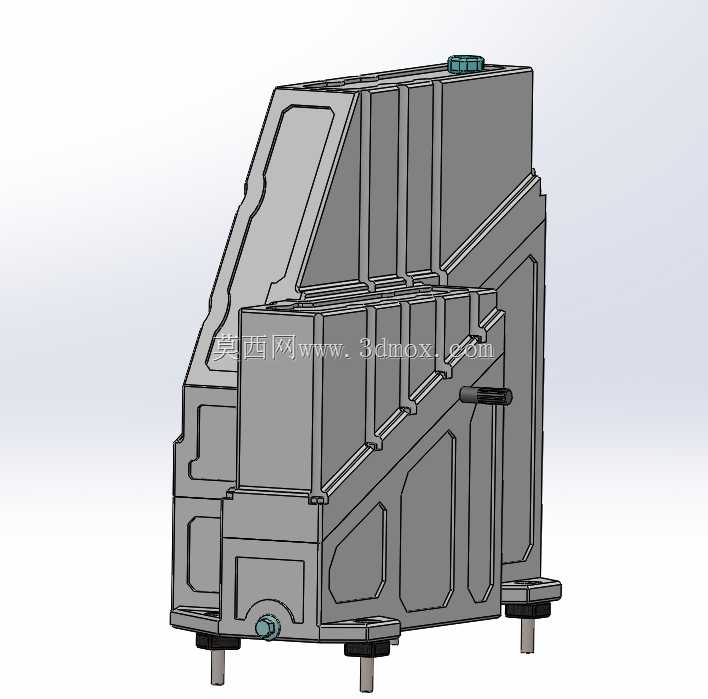

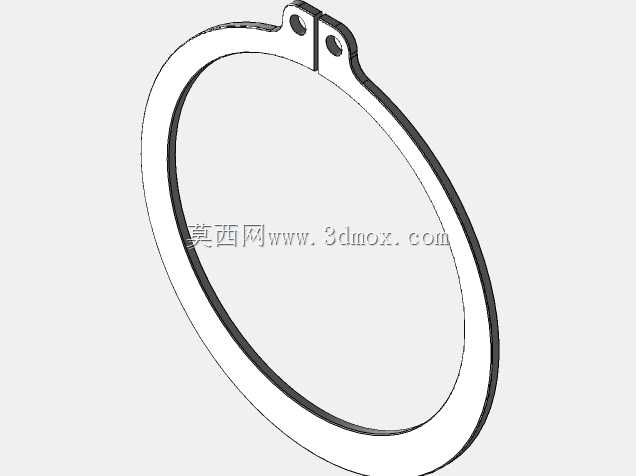

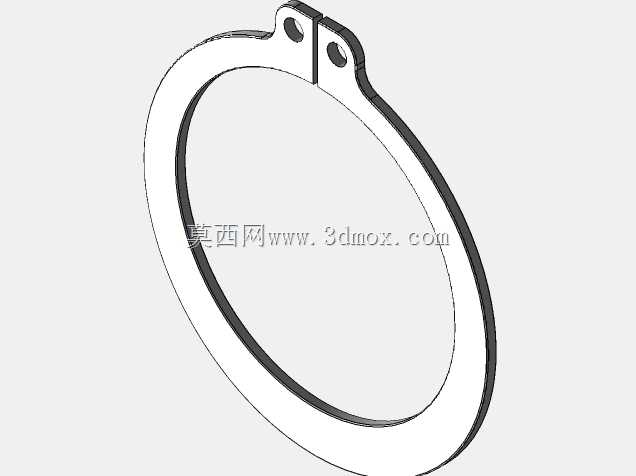

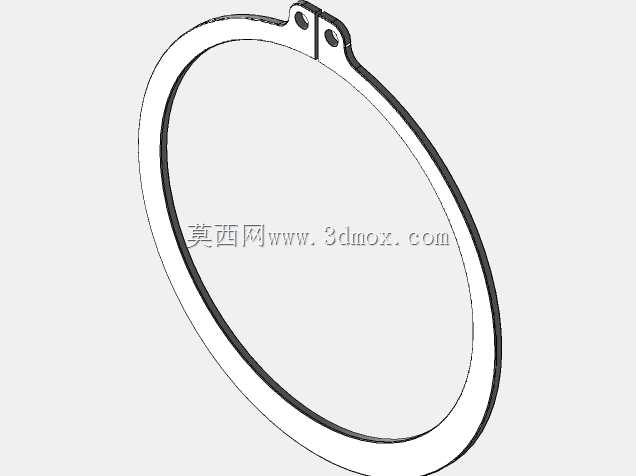

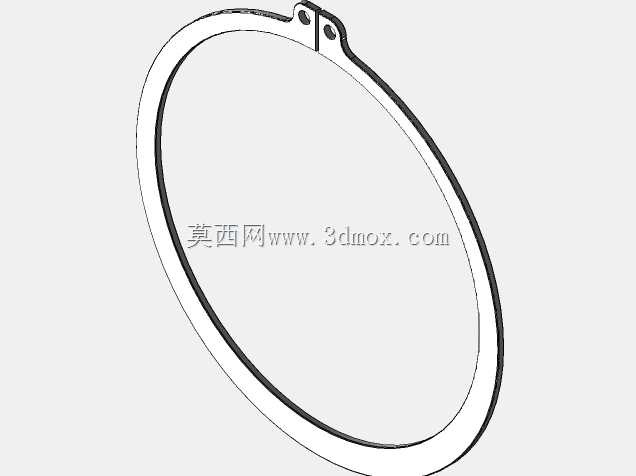

  能把原动机1400多转的输入转速降到作业端需要的百转级别,3.2Kw的额定功率覆盖了多数轻型工业传动的功率需求,不会出现功率冗余过大带来的成本浪费,也能避免长期过载运行导致的零件过早失效。轴承选型上全部采用深沟球轴承,分别布置在每根齿轮轴的两端支撑位置,这类轴承既能承受传动过程中的径向载荷,也能抵消一部分齿轮啮合产生的轴向分力,而且深沟球轴承的采购、维护更换都非常方便,后期运维的配件通用性极强,不需要找原厂定制特殊规格的轴承。箱体的外部安装脚做了一体化的延伸设计,四个安装支脚的位置经过同轴度校核,每个支脚上都预留了通孔安装位,安装时可以直接通过螺栓把箱体固定在设备的安装基座上,不需要额外做转接支架,安装边界的尺寸控制得非常紧凑,

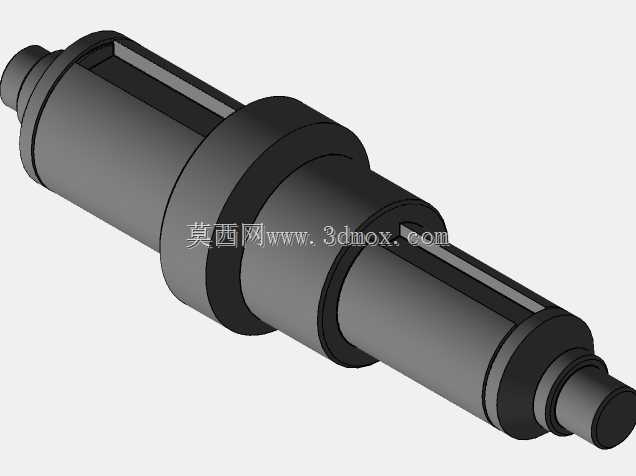

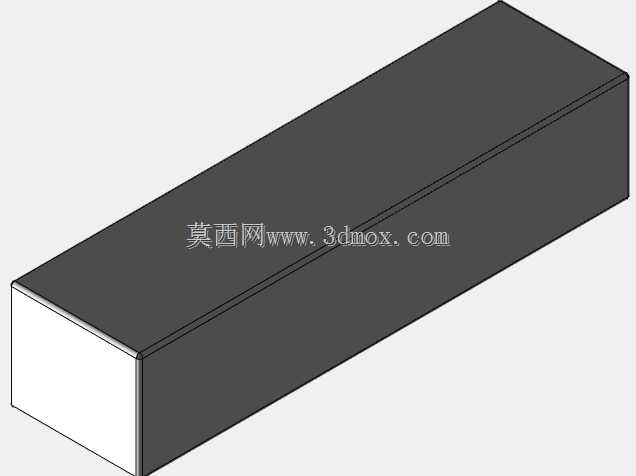

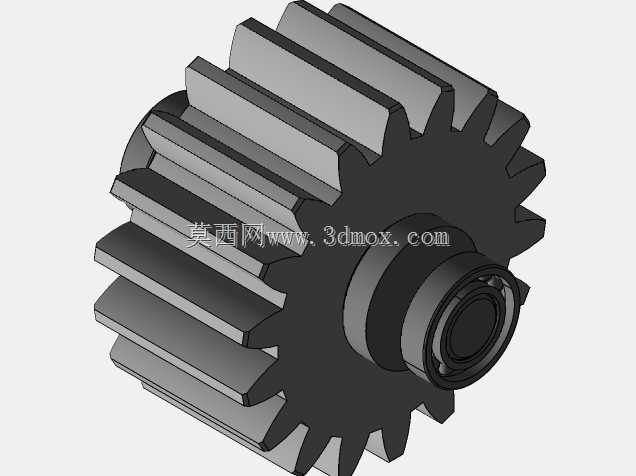

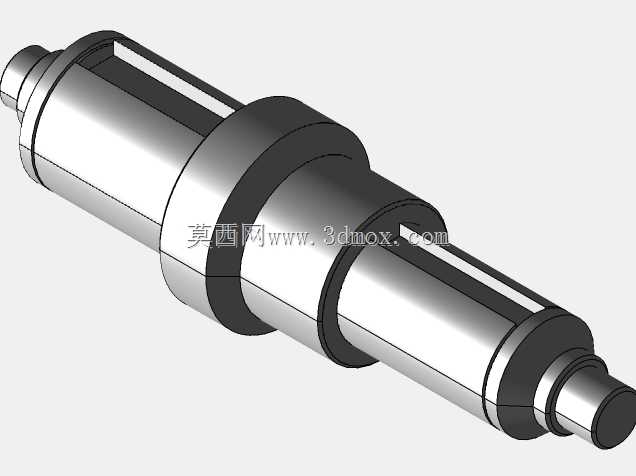

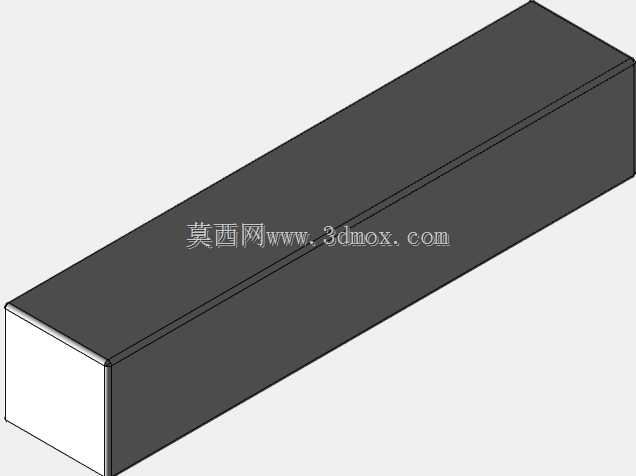

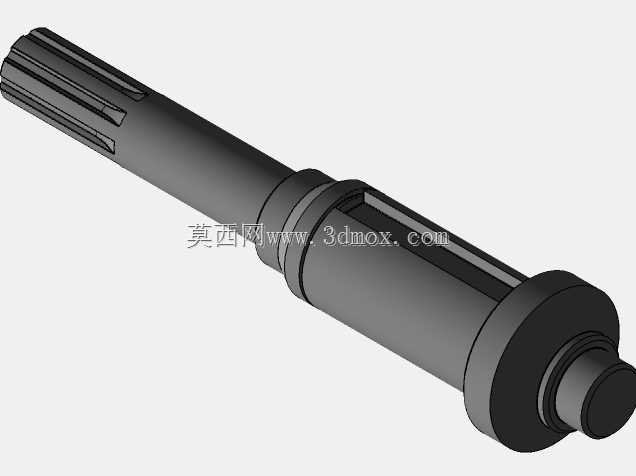

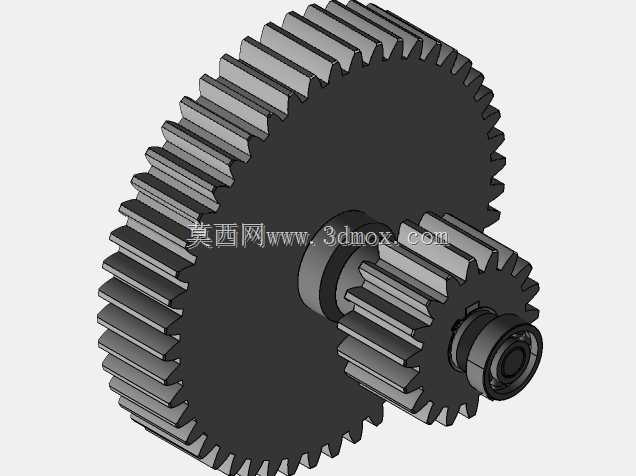

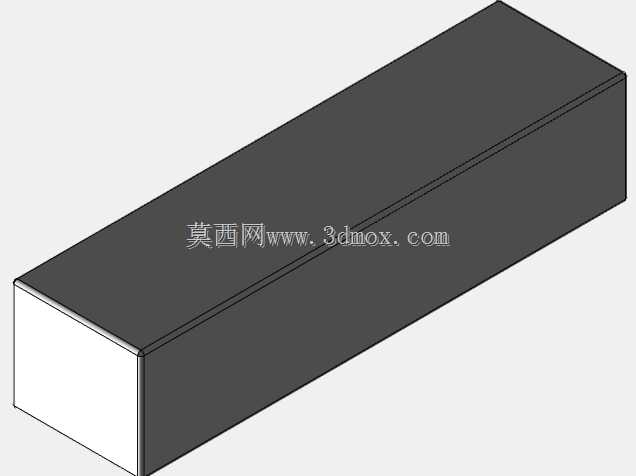

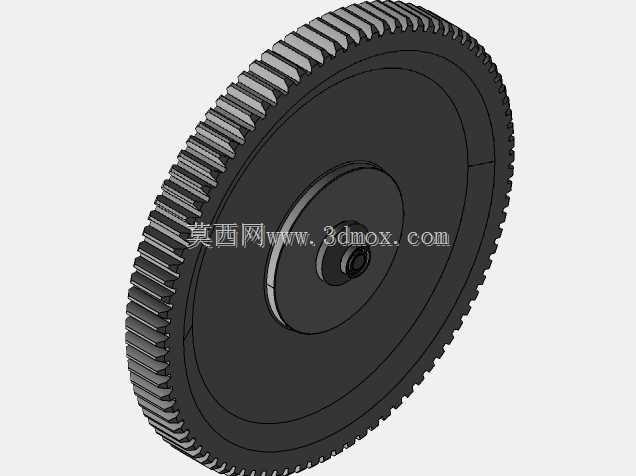

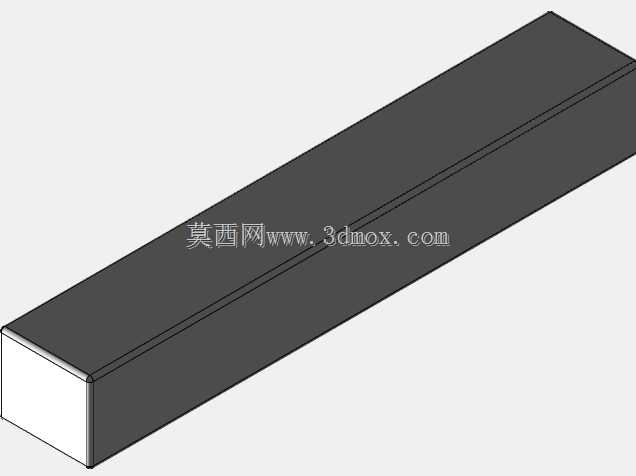

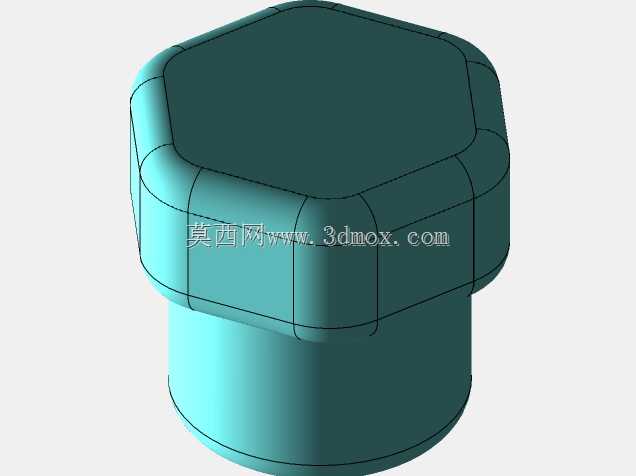

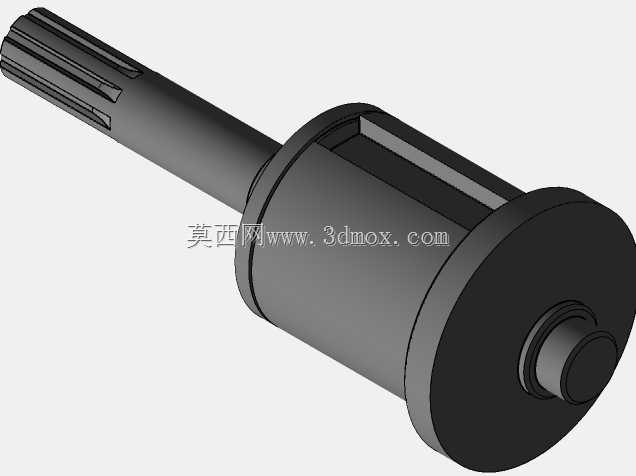

  箱体的整体轮廓没有突出的冗余结构,在设备内部布置的时候不会和周边的管线、其他结构件产生干涉,能有效节省设备内部的安装空间。设计过程中特意把齿轮的润滑腔做了密封式设计,箱体合箱面的位置预留了密封槽,可以安装密封胶条或者涂覆密封胶,避免运行过程中润滑油渗漏,同时也能阻挡外部的粉尘、碎屑进入箱体内部磨损齿轮和轴承,适合车间多尘的常规作业环境。齿轮的参数设计全部遵循标准模数系列,齿面的接触强度和齿根的弯曲强度都按照额定功率的1.5倍过载能力做了校核,即使出现短时的负载冲击,也不会出现断齿、齿面过度点蚀的问题。输入轴和输出轴的轴伸位置都设计了标准的轴径和键槽尺寸,可以直接通过联轴器、链轮或者带轮和原动机、作业负载连接,

  不需要额外做轴的二次加工。整个箱体的壁厚设计经过刚度校核,在满负载运行的情况下,箱体的变形量控制在微米级别,不会因为箱体变形导致齿轮啮合错位、产生异响或者加速磨损。从实际使用的角度来看,这款齿轮箱没有采用复杂的行星结构或者蜗轮蜗杆结构,全部采用最成熟的直齿圆柱齿轮传动,传动效率能保持在较高的水平,长期运行的能耗损失更小,而且零件的互换性强,不管是齿轮磨损还是轴承损坏,都能快速找到替换件完成维修,不需要整体更换箱体,能大幅降低设备全生命周期的使用成本。在三维建模过程中,所有零件的配合间隙都按照实际加工的公差带做了预留,比如轴承和轴承座的配合、轴承和轴的配合、齿轮和轴的配合,都选用了基孔制的常用公差,装配的时候不需要额外修配就能完成总装,虚拟装配过程中没有出现干涉问题,所有的油路、安装孔、密封槽的位置都做了校验,能直接导出工程图用于生产加工。
