汽车悬架系统悬臂零部件三维设计

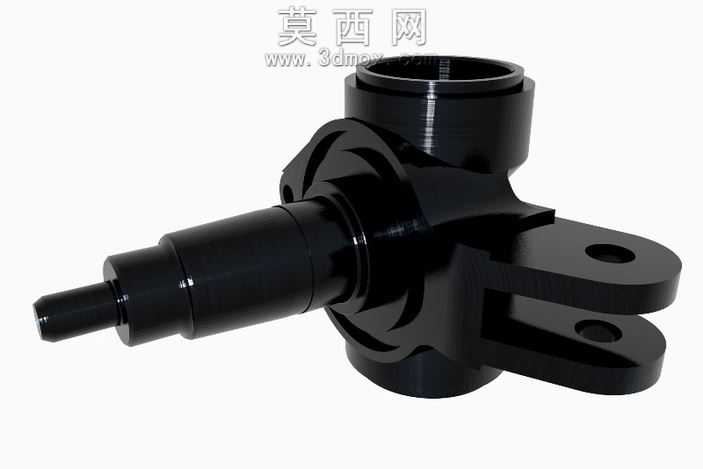

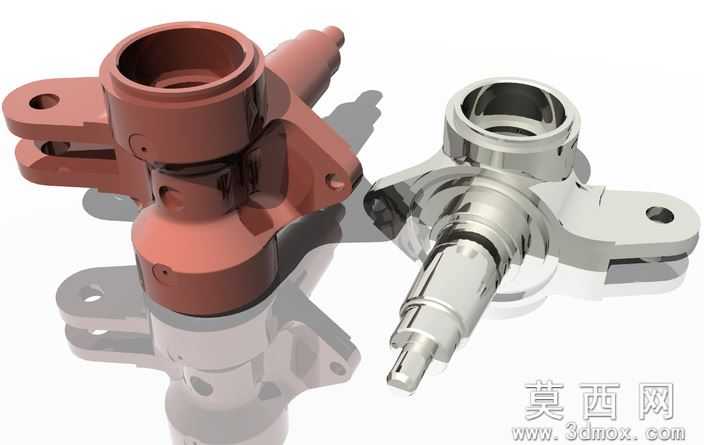

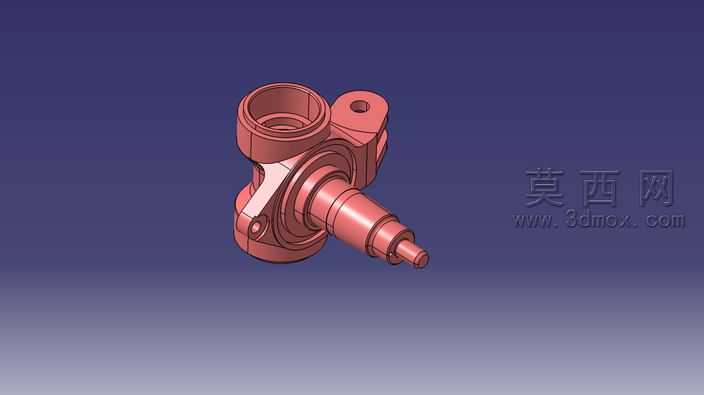

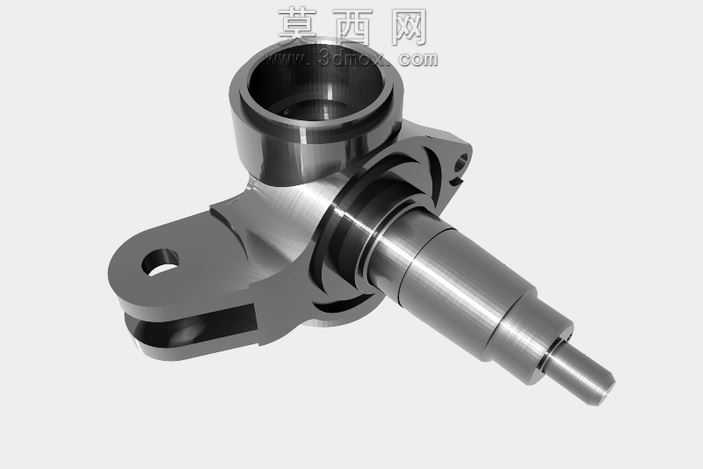

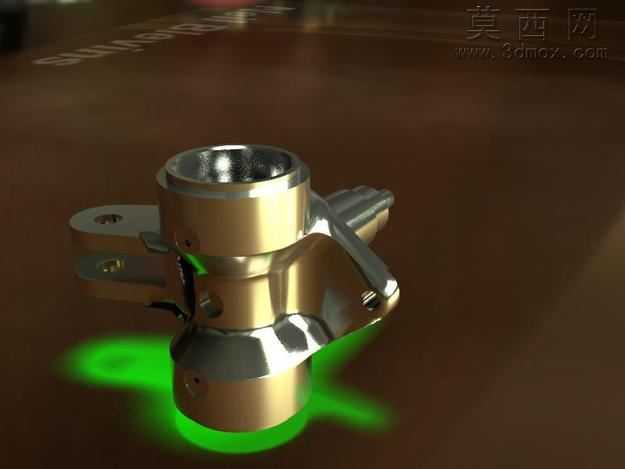

本作品为汽车悬架系统核心悬臂零部件的三维建模设计成果，建模过程严格遵循汽车底盘零部件的工程设计规范，从结构合理性、装配适配性、力学承载需求多个维度出发完成全流程设计。建模阶段首先梳理悬臂的功能定位：该部件作为悬架系统中连接车架与转向节的关键传力构件，需要同时承载车身垂向载荷、传递横向与纵向的导向作用力，因此整体结构采用一体化铸造成型的主体构型设计，主体设置大尺寸轴套安装孔位，用于匹配衬套与连接销轴的装配需求，孔位周边设计加厚加强筋结构，避免应力集中导致的部件疲劳损坏。主体延伸出的阶梯轴结构采用多段变径设计，每段轴径的尺寸公差预留、轴肩定位结构都严格按照机械装配标准设计，可直接匹配轮毂轴承、密封件、锁紧螺母的装配尺寸，轴端的细小定位柱结构用于装配时的位置校准，提升总装工序的装配效率。部件侧面延伸的带孔凸耳结构，用于连接减震器下安装点或稳定杆连杆，凸耳与主体连接处采用圆弧过渡设计，分散交变载荷作用下的应力集中点，提升部件的疲劳使用寿命。材质设定环节针对该部件的使用场景，主体采用汽车底盘常用的球墨铸铁材质，渲染时还原铸钢件的哑光金属质感，轴段加工面设置精车后的金属光泽效果，安装孔内壁模拟珩磨加工的细腻纹理，不同功能面的材质区分清晰，可直观区分铸造毛坯面与机加工面的工艺差异。结构设计上充分考虑部件的轻量化需求，在非主要承载的区域设置合理的减重挖槽结构，在不降低整体结构强度的前提下尽可能降低部件自重，减少悬架系统的簧下质量，提升车辆行驶的操控稳定性与乘坐舒适性。整体模型的所有倒角、圆角、退刀槽等工艺细节都完整还原，没有出现结构缺失、干涉错位的问题，各装配面的尺寸匹配度符合工程实际要求，既可以用于汽车底盘结构的教学演示，也可作为零部件设计优化、有限元力学分析的基础模型使用，完整还原了汽车悬臂零件从功能需求到结构落地的完整设计逻辑。
