摩托车电控单元控制盒三维结构设计

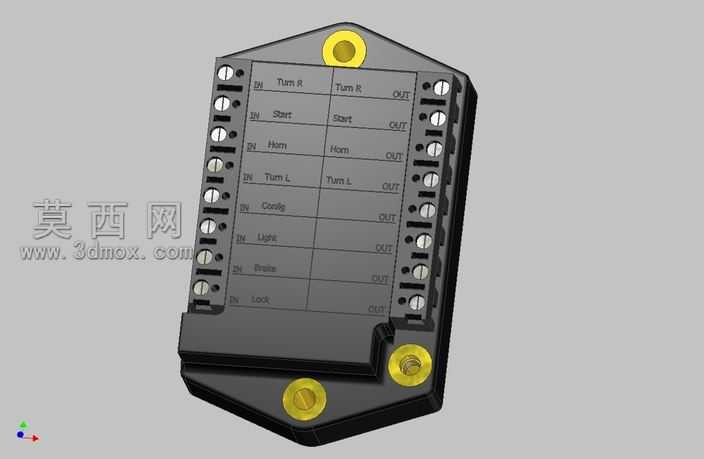

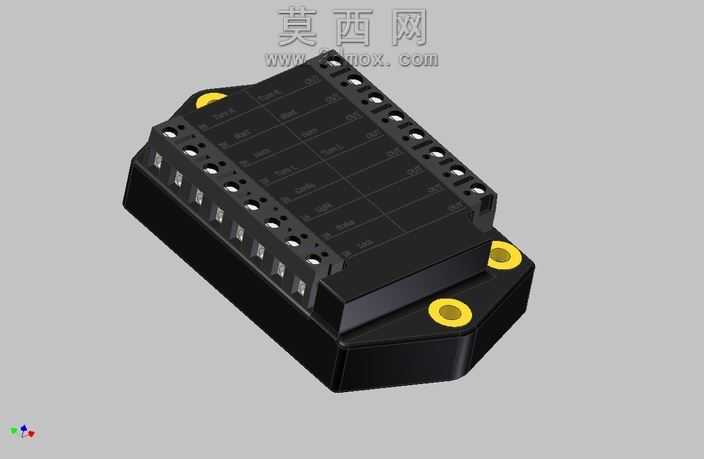

本作品为摩托车配套的m-Unit电控单元控制盒三维建模作品，建模过程中严格参照实物的外观比例与结构细节进行还原，整体采用一体化基座加顶面盖板的组合式结构设计。建模初期先通过多视角参考图定位整体轮廓尺寸，确定控制盒的梯形基座外形，基座底部设置两个带金属衬套的安装固定孔，孔位周边做加厚凸台处理，保证安装时的结构强度，避免壳体受力开裂。主体壳体部分采用哑光黑色硬质工程塑料材质，建模时对壳体边缘做统一的圆角过渡处理，既还原实物的注塑工艺特征，也避免尖锐棱角带来的安全隐患。顶面区域排布多组接线端子位，每排端子对应设置定位卡槽与接线孔位，端子旁预留标识刻印区域，还原实物的接线标识功能；端子排侧边设置多组固定卡扣结构，用于卡接内部的电路板组件，保证内部元件安装稳固。壳体左上角设置黄色的功能标识按键区域，采用醒目的亮黄色材质与黑色壳体形成视觉区分，建模时对该区域做轻微的凸起处理，还原实物的按键触感设计。两侧的接线端口做内凹式结构设计，端口边缘做导向斜面处理，方便外接插头的快速对位插接，同时端口周边设置防水胶圈的安装槽位，还原产品的基础防水设计。渲染阶段采用哑光塑料材质参数调整，还原工程塑料的细腻磨砂质感，金属衬套部分采用金属黄铜材质，表现出金属件的光泽与厚重感，整体光影采用柔和的工业产品展示光效，清晰呈现壳体的结构层次与细节特征，完整还原该摩托车电控控制盒的工业设计特点与装配结构逻辑，可用于产品展示、结构验证以及配套改装方案的可视化参考。
