卧式双层罐体连接式工业承压设备结构

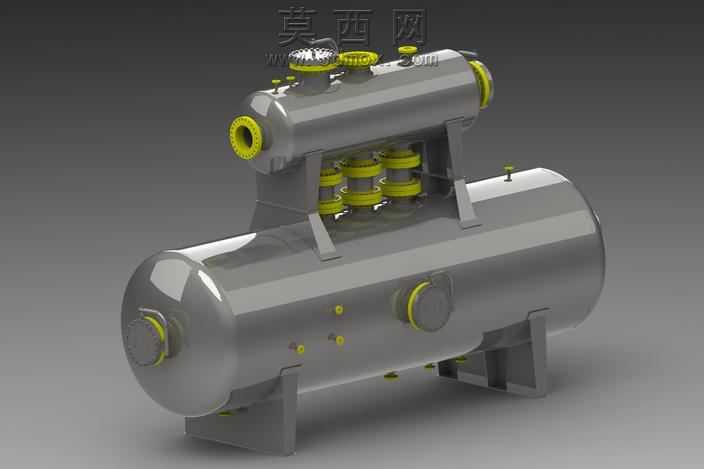

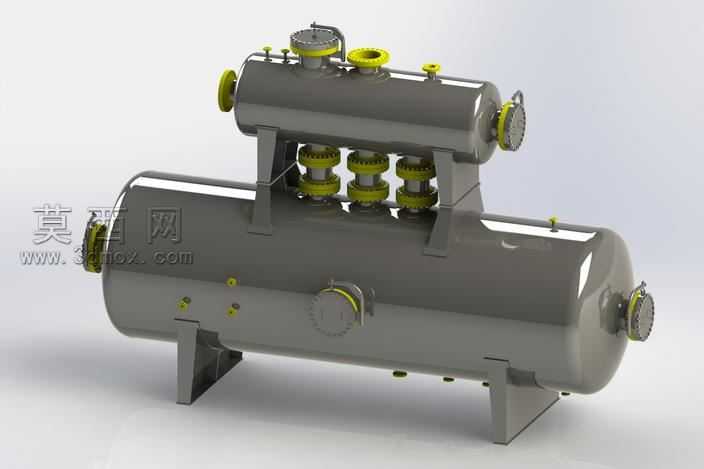

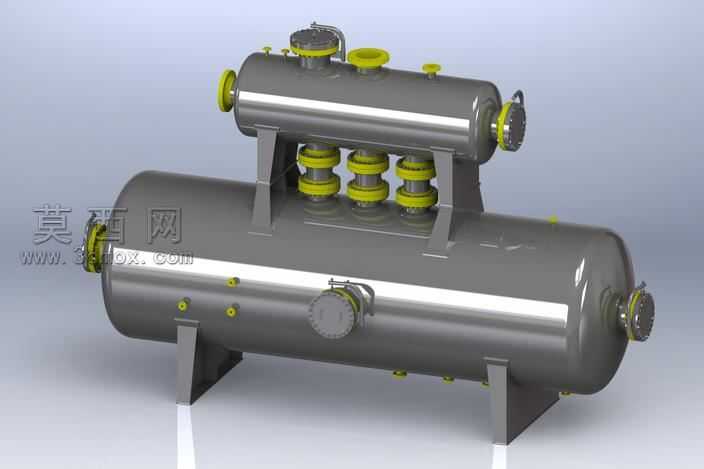

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业承压容器的设计规范，对上下两层卧式圆柱罐体进行1:1比例还原，先通过草图绘制罐体的截面轮廓，利用旋转凸台命令生成主罐体基础实体，再对罐体两端的标准椭圆封头进行单独建模后与筒体做布尔合并，保证罐体整体的密封性结构符合实际生产要求。上层罐体通过三组等距分布的立式支撑结构与下层罐体刚性连接，每组支撑结构都配套设置了带黄色密封端盖的连通阀组，阀组部分采用多零件装配建模，分别绘制阀体、阀芯、密封压盖、连接法兰等独立零件，再通过同轴、面重合等装配约束完成组装，还原阀组的实际连接关系。罐体表面的材质设置采用金属哑光不锈钢材质，调整材质的粗糙度、反射率参数模拟真实工业罐体的金属质感，对所有接口处的黄色密封端盖单独赋予工程塑料材质，通过色彩区分功能部件，提升模型的辨识度。罐体侧面分布的多组接口、顶部的排气阀、端部的带手轮法兰接口都逐一进行细节建模，手轮部分还原了轮辐、轮缘的细节结构，底部的鞍式支腿通过焊接结构特征建模，还原支腿与罐体连接的焊缝过渡结构，保证结构的合理性。渲染阶段采用工作室柔光环境，添加多组辅助光源消除模型暗部死角，调整阴影的柔和度突出罐体的曲面轮廓，让整体模型的结构层次清晰，各部件的装配关系一目了然。设计过程中充分考虑了设备的实际功能逻辑，上下罐体的连通阀组可实现介质的分流与汇流，罐体侧面的多组接口预留了外接管路的安装位置，端部的手轮结构可实现管路的通断控制，整体结构紧凑，支撑布局合理，既满足承压容器的结构强度要求，也兼顾了管路连接的操作便利性，模型的所有特征都保留了可编辑参数，可根据实际工况需求调整罐体尺寸、接口规格、阀组数量等参数，具备较高的二次修改实用性。
