VBA20A-03G型气动压力倍增装置结构设计

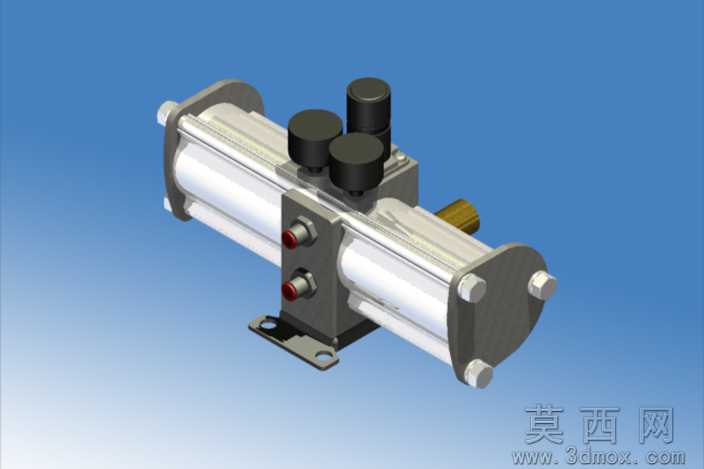

本作品为VBA20A-03G型压力倍增装置的三维参数化建模成果，建模过程严格遵循气动增压元件的实际工程尺寸与装配逻辑，在三维建模环境中完成了全部零部件的特征构建与整体装配校验。建模阶段首先完成核心增压缸筒的特征绘制，通过回转特征构建两端带密封安装位的缸体结构，精准还原缸体内壁的光滑承压面、端部法兰的螺栓孔位分布，以及缸体侧面的气路接口安装凸台结构，确保缸体部分的壁厚、接口尺寸完全匹配气动元件的行业设计规范。针对装置顶部的三组调节与控制旋钮组件，采用拉伸、倒角与阵列特征完成模块化建模，还原旋钮的防滑纹理结构、底部与阀体的连接螺纹段，以及旋钮与安装座之间的密封槽结构，保证控制组件的装配间隙符合气动元件的密封要求。装置中部的集成阀块部分通过多特征组合建模，还原阀块内部的气路连通结构、侧面两个进出气接口的螺纹安装位，以及阀块与两侧缸筒的连接定位面，确保气路走向的合理性与结构强度。输出轴部分采用回转特征构建，还原轴端的传动连接结构、轴身与缸体之间的密封配合段，以及轴件的表面粗糙度对应的材质表现。底部安装支架采用钣金特征建模，还原支架的折弯角度、安装固定孔位，以及支架与缸体之间的连接螺栓结构，保证安装结构的承重合理性。渲染阶段针对不同部件匹配对应材质：缸筒部分采用哑光银白铝合金材质，还原气动缸体的金属质感与表面氧化处理效果；顶部旋钮采用哑光黑色工程塑料材质，还原工业控制元件的外观质感；阀块部分采用深灰金属材质，突出集成阀组的厚重结构感；进出气接口采用金属红封边材质，清晰区分气路接口的功能属性；安装支架采用发黑处理金属材质，还原工业安装件的表面处理效果。整体装配过程完成了全部干涉检查，验证了活塞运动行程、气路连通逻辑、部件连接关系的合理性，完整还原了该款压力倍增装置0.2-1MPa的压力调节范围、20L坦克容量、最大1MPa工作压力对应的结构设计，模型可用于气动系统原理演示、元件选型参考以及相关设备的配套结构设计使用。
