黏土砖挤出机核心成型机构三维设计

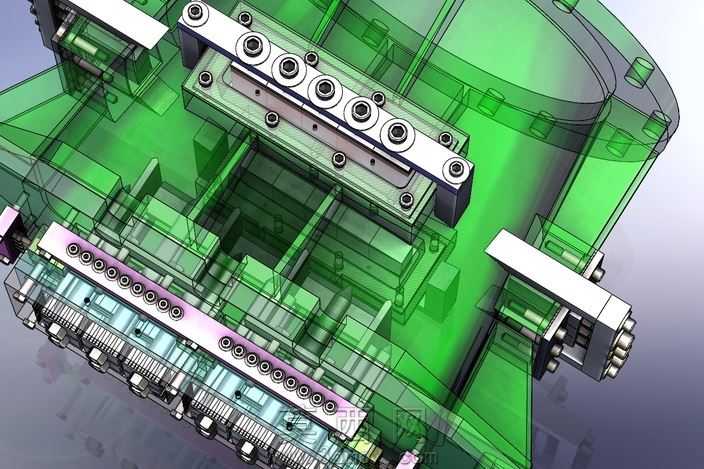

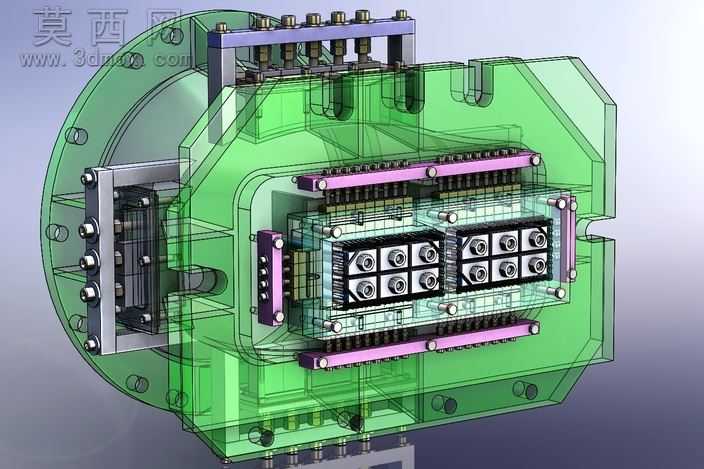

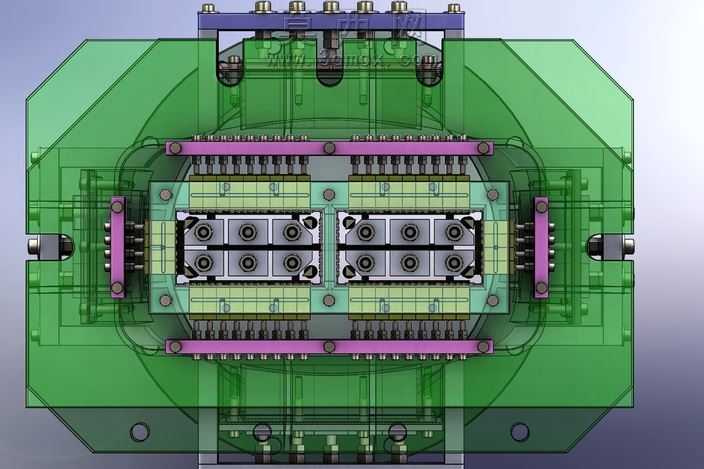

本模型为黏土砖生产用挤出机的核心成型工作机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行了独立的零件绘制与装配约束设置，完整还原了设备实际运行的结构逻辑。模型采用半透明绿色材质渲染主体机架外壳，可清晰透视内部的层级传动与成型组件布局，金属材质的螺栓、导轨、成型模条等零件均做了金属质感的材质处理，区分出不同功能部件的材质属性，便于观察内部结构的装配关系。从结构设计来看，该机构上层设置有多组带内六角螺栓紧固的导轨压条组件，用于固定挤出成型的模腔导向结构，保证挤出过程中料流的走向稳定；中层为分层式的料腔承托结构，通过多组定位螺栓实现层板的精准装配，预留了均匀的料流通道，可保障黏土原料在挤出过程中受力均匀，避免出现坯料密度不均的问题；下层设置有排布整齐的成型孔位条与紧固组件，对应黏土砖的挤出成型轮廓，侧边还设计有可调节的定位挡块机构，用于调整挤出坯料的出料位置精度。设计过程中充分考虑了黏土挤出工况的受力特点，所有连接部位均采用标准紧固件进行锁合，机架的支撑结构做了加强筋设计，可承受挤出过程中较大的挤压力载荷；各滑动配合面预留了合理的装配间隙，既保证机构运行的顺畅性，也符合实际设备的加工装配公差要求。模型整体装配逻辑清晰，各零件间无干涉问题，通过半透明渲染的展示方式，可直观呈现挤出机构从原料导入到坯料成型挤出的完整结构路径，清晰展现了黏土砖挤出成型环节的机械结构原理，还原了挤出机核心工作部位的设计细节，可用于建材生产设备的结构参考、教学演示以及相关挤出设备的改型设计参考，完整呈现了专用建材生产设备核心部件的设计思路与结构特点。
