圆柱螺旋压缩弹簧三维结构设计

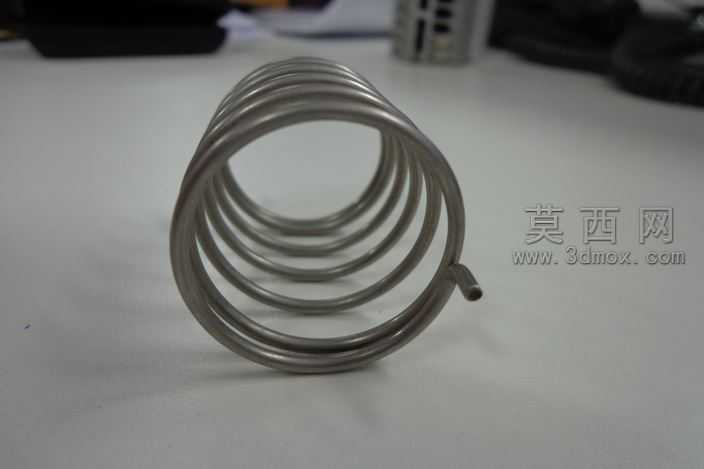

本次设计的圆柱螺旋压缩弹簧，是机械领域常用的弹性储能零件，建模过程围绕弹簧的实际工作特性展开，首先确定弹簧的核心参数：线径、中径、有效圈数、支撑圈数、自由高度以及端部并紧磨平的结构特征，确保模型符合常规压缩弹簧的加工与装配要求。建模阶段先绘制螺旋线路径，精准控制螺旋线的螺距与升角，匹配压缩弹簧在自由状态下的圈距参数，端部的并紧段通过调整螺旋线末端螺距逐步递减至零，还原支撑圈与有效圈的过渡结构，避免出现圈间干涉的问题。随后以螺旋线为扫描路径，绘制与线径尺寸一致的圆形截面完成实体扫描，生成弹簧的基础基体，再对弹簧两端的支撑圈端面进行切除处理，磨平至标准要求的支撑面宽度，保证弹簧安装时的端面贴合度，避免工作过程中出现偏载歪斜的问题。材质方面选用常见的弹簧钢材质进行渲染设置，调整金属材质的粗糙度与反射参数，还原弹簧金属表面的哑光金属质感，对弹簧圈与圈之间的缝隙做光影处理，清晰展现螺旋结构的层叠关系，突出弹簧的空间螺旋形态。结构设计上充分考虑压缩弹簧的工作特性，有效圈部分保持均匀的螺距，保证受力时圈间变形均匀，支撑圈部分与相邻有效圈贴合紧密，能够稳定传递轴向载荷，端部的磨平处理让弹簧在装配时可以与安装座平面完全贴合，提升工作稳定性。建模过程中重点校验了弹簧的螺旋升角与线径的匹配关系，避免出现扫描特征失真、端面结构不符合加工规范的问题，同时对弹簧的整体轮廓做尺寸校验，确保各部分参数符合通用压缩弹簧的尺寸系列标准，既可以作为机械结构设计中的标准件调用，也能够用于弹簧受力仿真分析的基础模型，还原真实弹簧的结构特征与力学承载基础形态。
