工业传动用闭合滚子链条三维设计

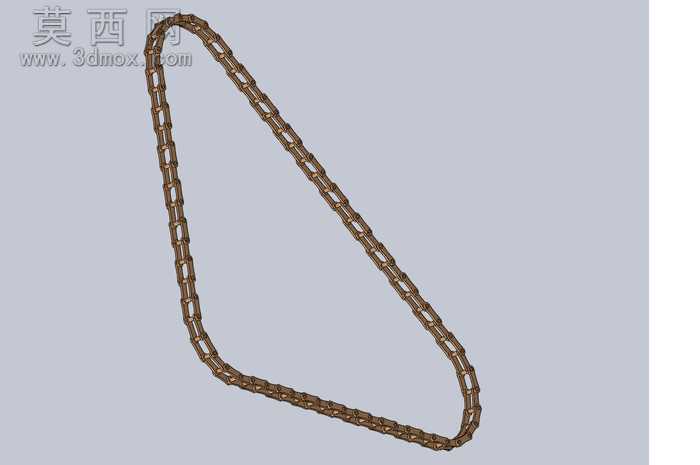

本作品为工业传动场景使用的闭合式滚子传动链三维模型，建模过程采用SolidWorks软件完成，整体遵循机械设计标准中滚子链的尺寸规范进行参数化搭建。建模阶段首先完成单个链节的结构绘制，分别构建外链板、内链板、销轴、套筒、滚子五个核心组成零件，对每个零件的倒角、配合间隙、圆角过渡等细节进行精准还原，保证各零件间的装配约束符合实际机械装配逻辑，可实现真实的链节转动自由度模拟。完成单个链节建模后，通过软件的阵列、配合约束功能，按照闭合环形的排布方式完成整根链条的装配，调整链节的弯折角度形成适配传动轮的三角闭合形态，还原链条安装在链轮上的自然张紧状态。材质设置阶段，针对链条的金属材质特性，为链板、销轴等部件赋予合金钢材质，调整金属粗糙度、反射率参数模拟工业链条经过热处理后的金属质感，表面添加细微的氧化色泽与使用痕迹，避免材质表现过于塑料化，提升模型的真实感。渲染阶段采用柔和的均匀布光，突出链条各链节的衔接结构与金属表面的质感，清晰展示链节之间的铰接结构、链板的厚度层次、滚子的圆柱形态，让观看者可以直观了解传动链的组成结构。设计思路上，该模型严格参照通用传动滚子链的实际结构比例搭建，没有对结构进行简化处理，既可以用于机械设计教学中传动部件的结构演示，也可以作为传动机构整体装配中的子部件使用，适配各类输送设备、传动机构的三维装配场景，模型的各零件可单独编辑，方便使用者根据实际需求调整链节数量、链条长度、链板尺寸等参数，适配不同的传动设计需求。
