紧凑型薄型气动气缸三维结构设计

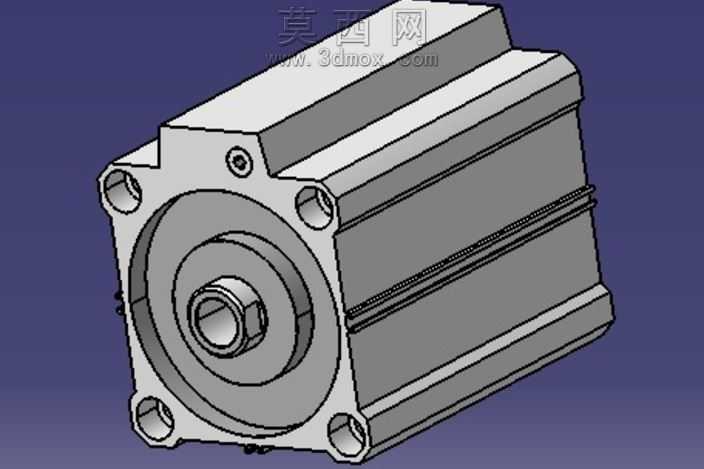

本作品为紧凑型薄型气动气缸的三维结构建模成果，建模过程中严格遵循气动元件的通用设计规范，从基础草图绘制开始逐步完成整体结构搭建。首先在草图阶段精准绘制缸体端面的安装孔位轮廓，四个角部的通孔安装孔采用对称布局设计，保证安装时的受力均匀性，中心位置的活塞杆伸出孔预留了密封件安装的配合公差，确保后续装配环节的精度匹配。缸体主体采用拉伸特征生成，整体外形为方正的块状结构，相比传统拉杆式气缸大幅缩减了轴向安装尺寸，适配安装空间受限的自动化工位场景。建模过程中对缸体的内壁与活塞配合面做了单独的特征处理，预留了活塞密封圈的安装槽位，同时在缸体侧面设计了进出气口的接口结构，接口处的螺纹特征按照气动管路通用标准绘制，可直接匹配常规气动接头的装配尺寸。活塞杆部分采用同轴心装配设计，杆端的外螺纹结构用于连接外部执行负载，活塞与活塞杆的连接部位做了限位台阶设计，避免活塞运动过程中出现窜动问题。端盖与缸体的连接采用一体化内嵌式结构设计，省去了外部拉杆零件，既简化了整体结构又提升了缸体的刚性。渲染阶段采用金属哑光材质模拟铝合金缸体的真实质感，活塞杆表面做了亮面金属处理以体现加工后的光洁度，密封件部位采用深色橡胶材质区分不同零件属性，整体渲染效果清晰展现各部件的装配关系与结构层次。设计过程中充分考虑了薄型气缸的实际使用需求，在压缩轴向尺寸的同时保证了足够的活塞行程空间，各部件的配合公差均按照气动元件的行业标准设定，模型可直接用于气动回路的装配验证、工位布局模拟等场景，也可作为气动元件教学演示的直观素材，帮助理解薄型气缸的内部构造与工作原理。
