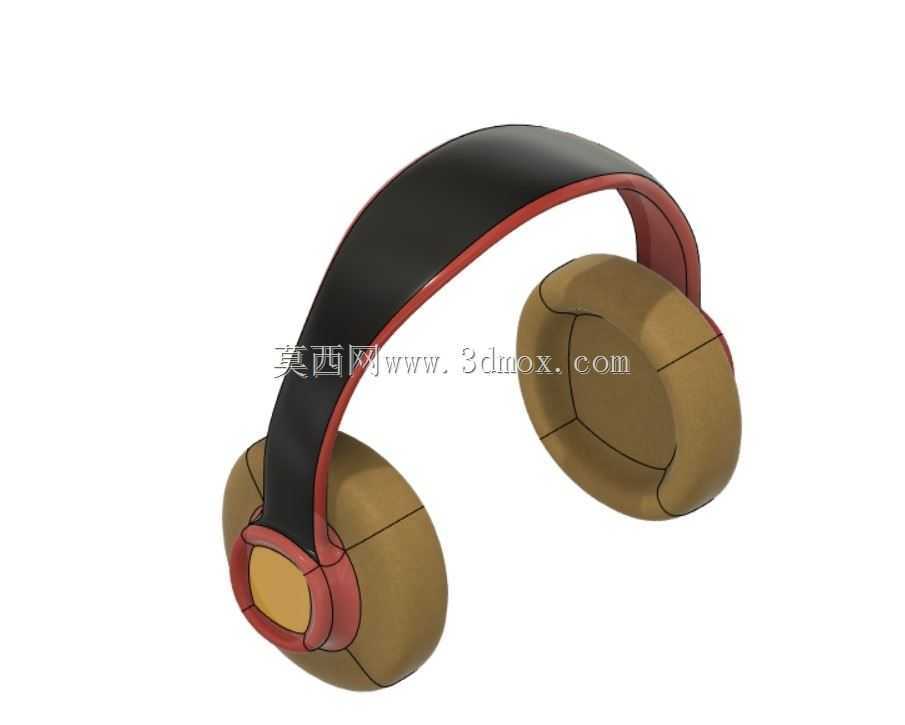

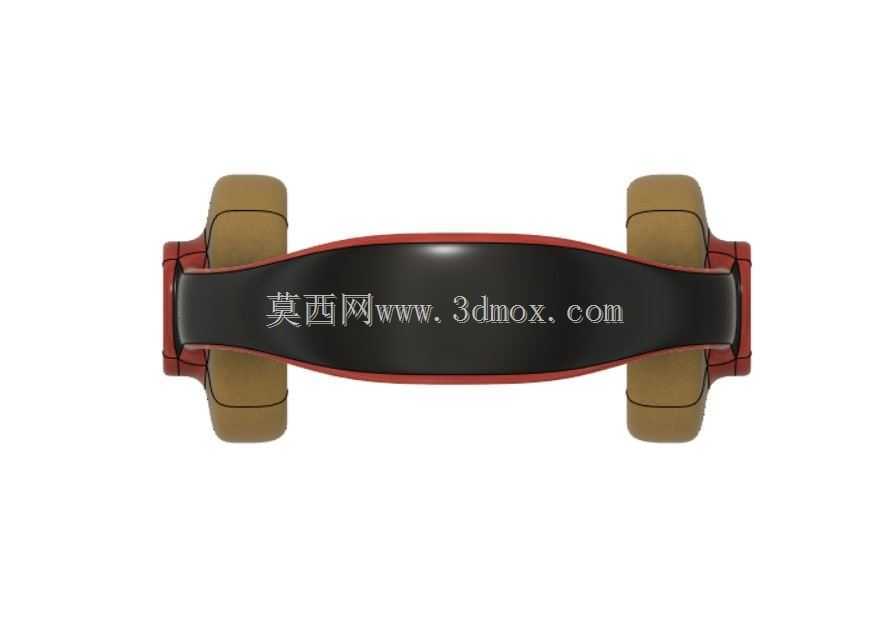

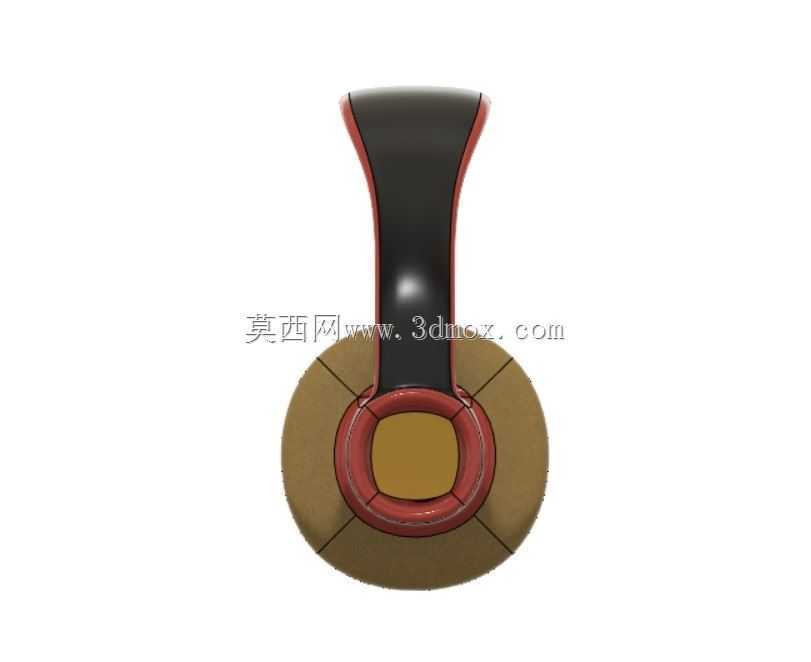

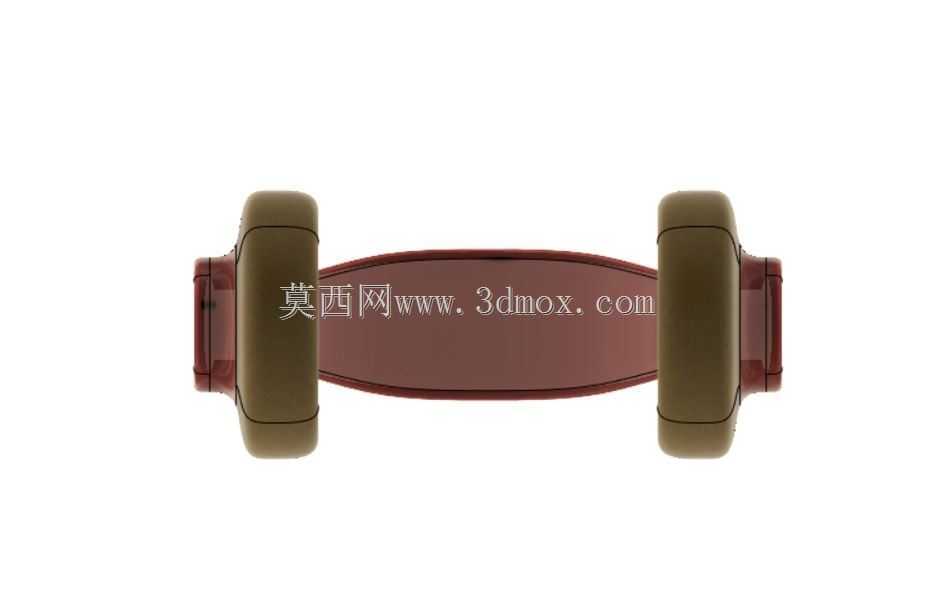

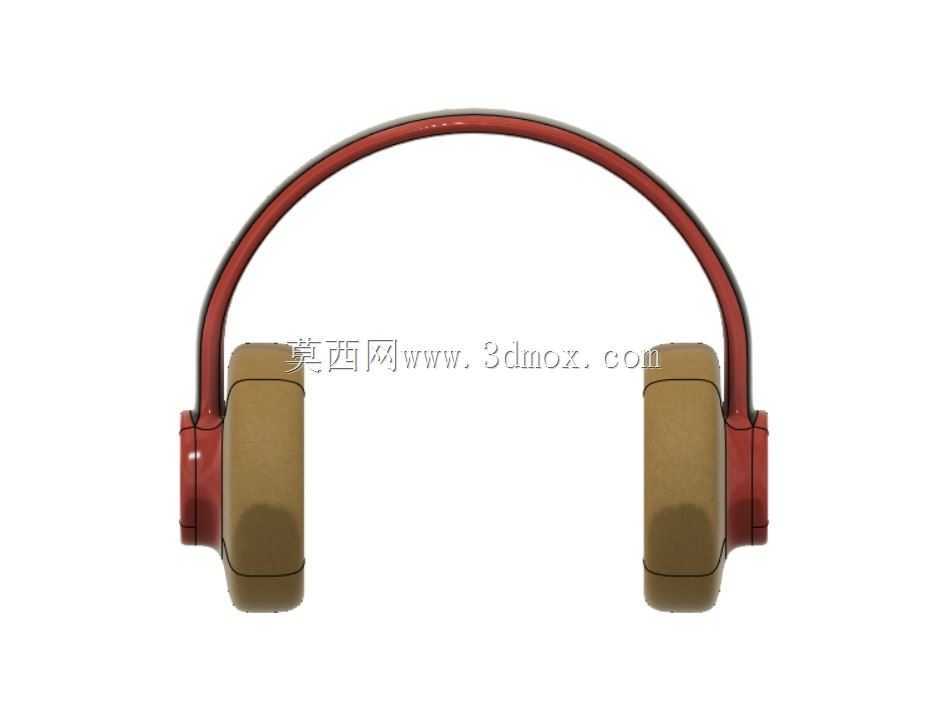

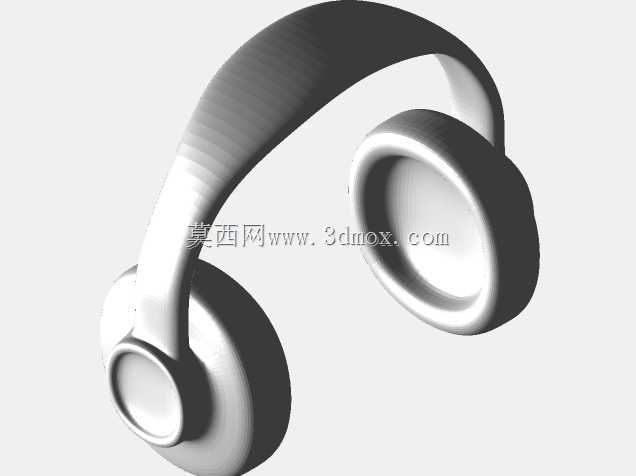

头戴式耳罩式耳机结构三维设计模型

　　日常做消费电子结构设计的过程中，头戴式耳机的结构建模是很典型的人机交互类结构设计练习，这个模型完整还原了头戴封闭耳罩式耳机的核心结构组成，覆盖了头梁、耳罩连接转轴、耳垫腔体三个核心功能模块，能直接用于结构验证、人机适配分析或者外观手板制作前的结构校核。从实际应用场景来看，这类头戴封闭耳罩结构的耳机，主要面向个人音频聆听、工作室监听、电竞游戏音频输出、公共场合隔音听音等场景，结构设计的核心逻辑始终围绕佩戴稳定性、长时间佩戴舒适度、隔音密封性能三个核心指标展开，没有多余的冗余结构。先从头梁部分的设计思路说起，头梁采用弧形变曲率设计，不是规则的圆弧段，曲率变化是参考成年人头围的统计数据做的适配，顶部的接触段做了加宽处理，分散头部上方的压力，避免长时间佩戴出现头顶压痕，头梁内侧的柔性垫层和外侧硬质支撑骨架做了分层建模，硬质骨架采用薄壁壳体结构，在保证结构强度的前提下控制整体重量，骨架边缘做了R2以上的圆角过渡，避免装配时割伤装配人员或者使用时剐蹭用户头发。

　　头梁和两侧耳罩的连接部位采用了可转动的铰接结构，这个结构的设计是为了适配不同头型的耳罩角度贴合需求，铰接处预留了15度左右的前后转动余量、8度左右的内外摆动余量，能让耳罩在佩戴时自动贴合用户耳周的轮廓，保证耳垫和面部的密封性能，不会出现局部漏音的问题，铰接结构的限位做了隐性处理，没有外露的突兀结构，保证外观的整体性。再看耳罩部分的结构，耳罩外壳采用类椭圆的曲面造型，曲面的弧度是贴合人耳耳廓外围轮廓做的，内部腔体预留了足够的发声单元安装空间，腔体深度参考常规40mm、50mm动圈单元的安装尺寸做了边界预留，同时预留了调音棉、单元固定压圈的装配间隙，不会出现单元装配后顶到耳垫或者挤压耳廓的问题。

　　耳垫部分采用了类皮革包裹柔性填充的结构建模，耳垫的接触边缘做了厚度渐变处理，和面部接触的边缘厚度更薄，提升贴合度，耳垫和耳罩外壳的连接采用卡接结构预留，不需要额外的粘接工序，方便后期更换耳垫维护。从安装边界和尺寸控制来看，整个耳机模型的头梁最大伸展宽度参考成年人头围第5到第95百分位的数据做了适配，两侧耳罩的中心距调节范围预留了30mm的伸缩余量，伸缩结构隐藏在头梁内侧的滑轨里，滑轨做了档位卡点预留，能固定不同的拉伸长度，不会出现佩戴时自动滑动回缩的问题。

　　耳罩的整体厚度控制在35mm以内，不会因为过厚导致佩戴时夹脸或者和眼镜腿干涉，整个模型的所有配合面都做了拔模角度处理，外壳零件的拔模角度统一为1.5度，满足注塑生产的脱模要求，所有的壁厚都控制在1.8mm到2.2mm之间，避免注塑时出现缩痕、填充不足的问题。在实际的结构验证环节，这个模型可以直接导入有限元分析软件，模拟头梁的夹持力大小，调整头梁内部弹片的厚度参数，让夹持力控制在3N到5N之间，既不会因为夹持力太小导致耳机容易滑落，也不会因为夹持力太大导致长时间佩戴夹头疼痛。同时可以通过模型做干涉检查，验证铰接结构转动时有没有零件剐蹭，耳垫压缩后会不会碰到内部的发声单元，伸缩滑轨滑动时有没有卡滞点。很多刚接触消费电子结构设计的工程师，做头戴耳机建模时很容易忽略人机适配的细节，比如把耳罩做成正圆形，实际佩戴时会压到耳廓产生痛感，或者头梁的曲率做的太规则，无法适配不同的头型，这个模型在这些细节上都做了符合工程实际的处理，没有为了外观好看牺牲结构的实用性，所有的曲面造型都是服务于功能需求，没有多余的装饰性结构，整体结构拆分符合量产装配的逻辑，零件数量控制合理，不会出现过多的零散零件提升装配复杂度。
