立式工业洗涤塔成套设备结构设计

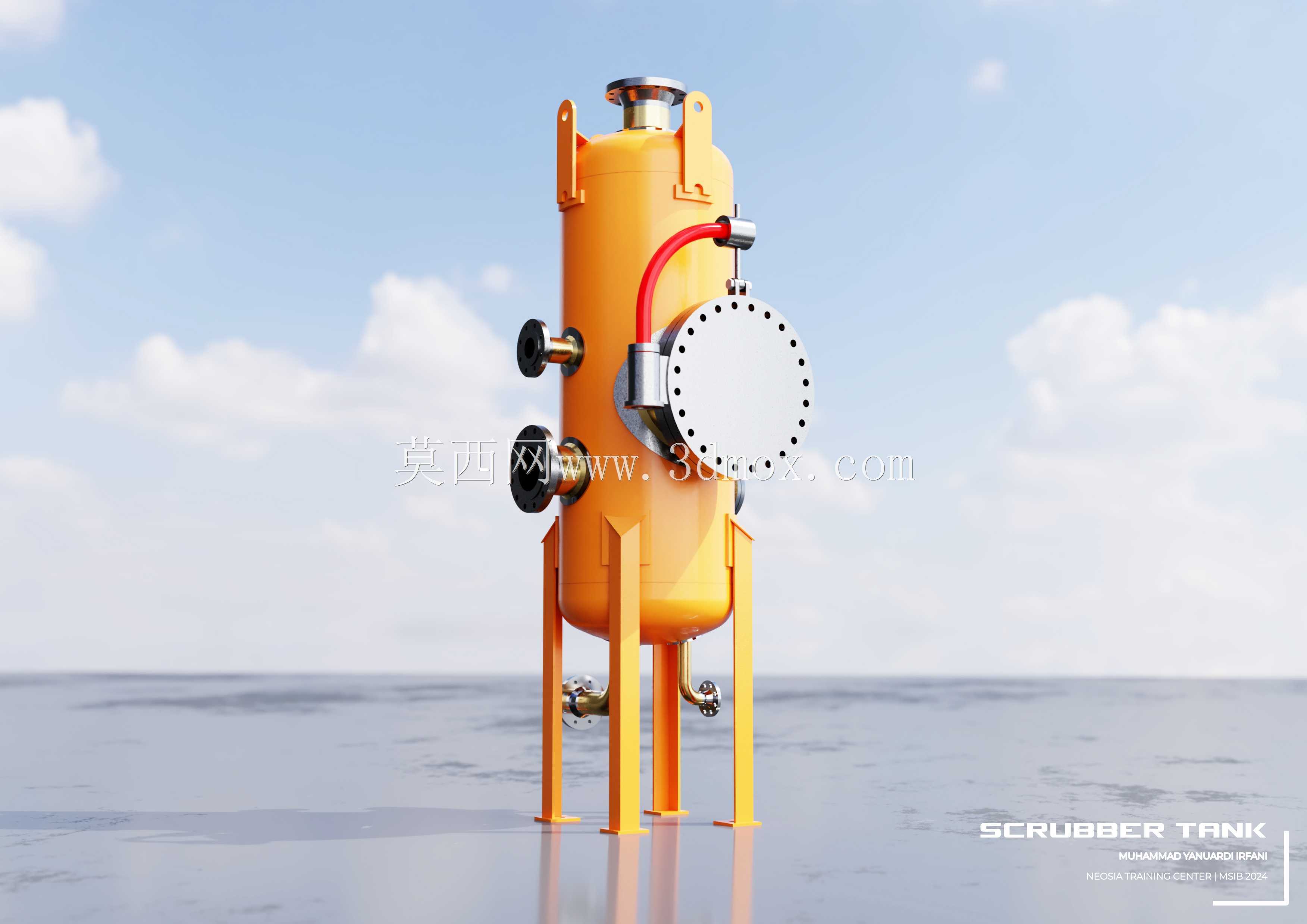

　　这套立式洗涤塔三维结构，主要面向工业废气湿法净化场景做结构还原，覆盖化工、涂装、印刷、冶金等多个产生含尘、含腐蚀性气态污染物的生产工段，作为废气预处理或核心净化单元使用，核心作用是通过气液逆向接触，裹挟去除废气中的固体颗粒物、可溶性有害组分，部分工况下也可通过添加中和药剂实现酸性或碱性废气的中和处理，避免未达标废气直接外排。从结构设计逻辑来看，整套设备采用立式圆柱承压罐体布局，相比卧式同处理量设备，占地面积压缩近40%，更适配厂房内紧凑的设备排布需求，罐体上下采用标准椭圆封头结构，上封头预留排气口与检修人孔安装位，下封头设置锥底排液口，方便循环液与沉降污泥的定期排出，避免罐底积液结垢。

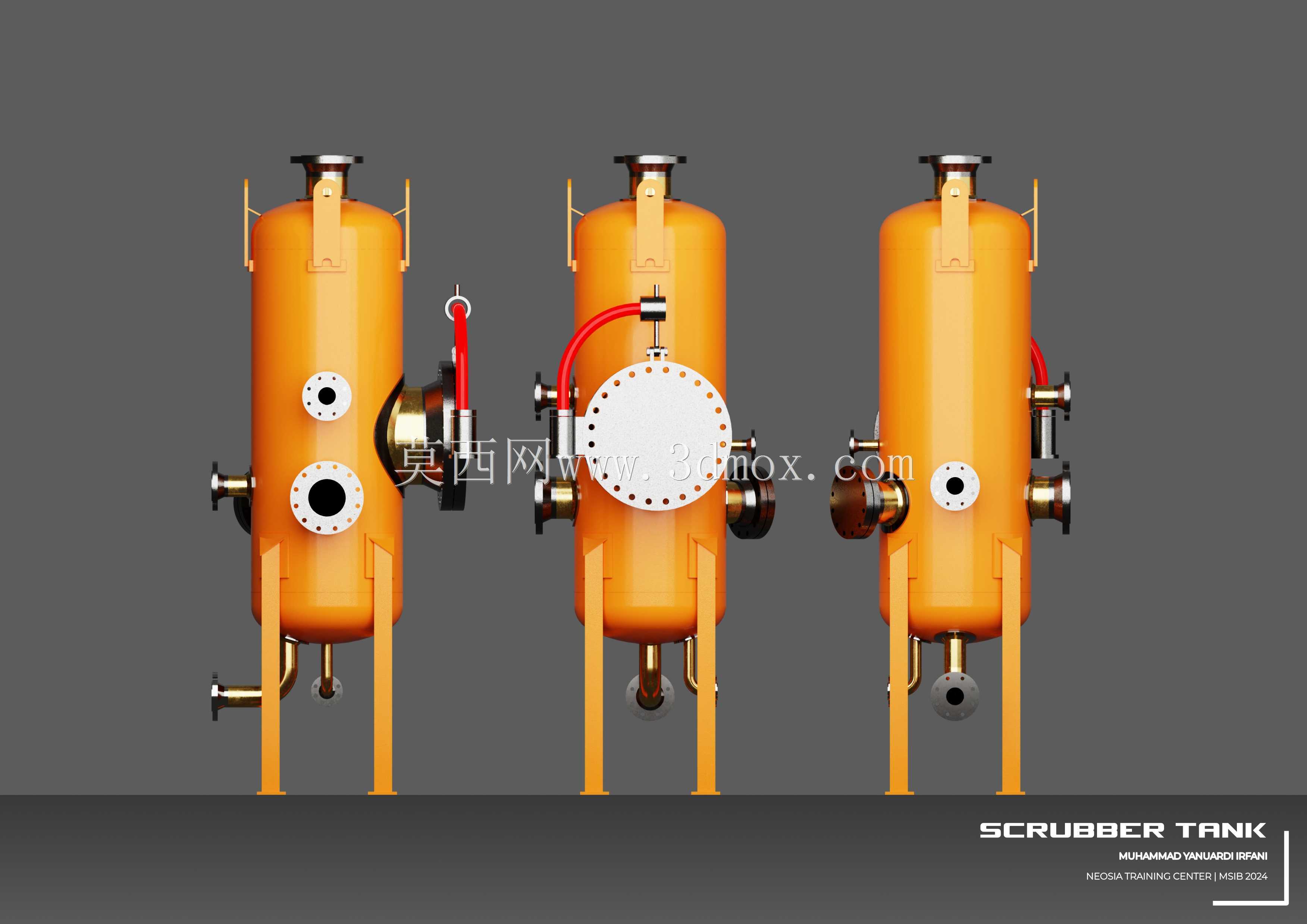

　　罐体侧面的接口布局完全贴合现场管路走向逻辑：进气口设置在罐体中下部，保证进入的废气有足够的向上流动行程，与上部喷淋下来的洗涤液充分接触；侧面大尺寸法兰为检修人孔结构，法兰面均布螺栓孔，匹配标准密封垫片安装要求，日常运维时可拆开进入罐体内部更换填料、检修喷淋层；罐体上部的红色软管为喷淋管路的柔性连接段，用于抵消设备运行时的管路振动，避免硬连接长期受振出现焊缝开裂，同时也方便喷淋组件的拆装维护。支撑结构采用三根均布的立式支腿，支腿与罐体下封头采用焊接连接，支腿底部预留地脚螺栓安装孔，安装时需要核对设备基础的水平度，保证罐体垂直度偏差不超过千分之一，避免内部喷淋层偏流影响净化效率。

　　从安装边界来看，单台罐体的直径适配10000m³/h以内的处理风量，支腿跨距满足常规厂房设备通道的预留要求，侧面外接管路的法兰接口均采用标准PN10压力等级，可直接与现场的进气管、出气管、循环液管路对接，不需要额外做非标转接。设计过程中重点考虑了设备的运维便利性：人孔的安装高度距离操作平台1.2米，刚好符合操作人员站立操作的舒适高度，不需要额外搭设登高梯；喷淋层的管路采用快拆结构连接，拆卸时不需要动用大型切割设备，单人即可完成喷嘴的更换与清理；罐体下部预留的液位计接口，可直接外接磁翻板液位计，实时监控罐内循环液的液位高度，避免循环泵空转或者液位过高倒灌进气管路。

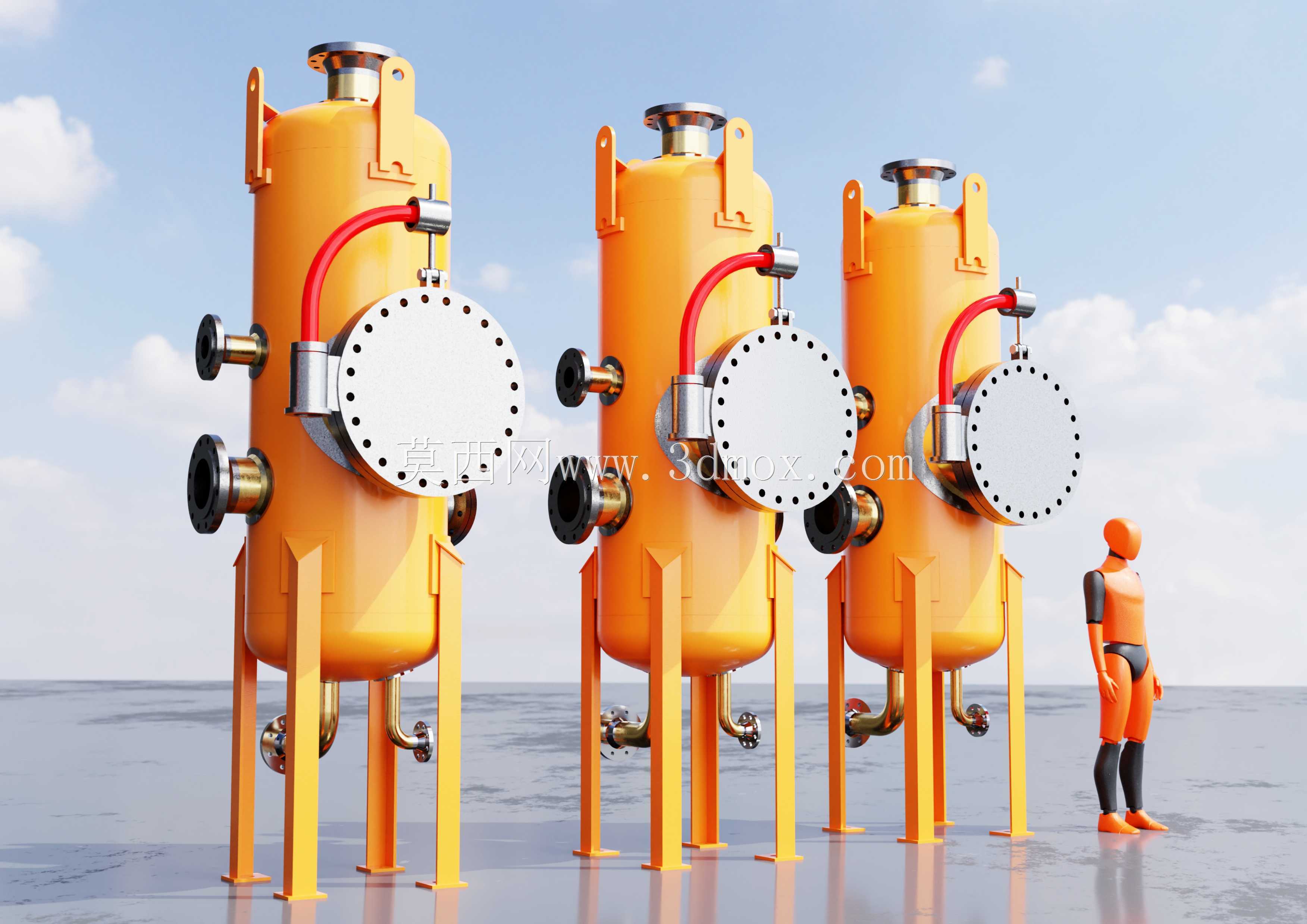

　　不同于常规只做罐体外形的简化模型，这套结构还原了所有外接接口的位置、支腿的受力角度、法兰的螺栓孔分布，甚至包括侧面管路的弯头角度、柔性连接段的安装位置，在做厂区三维布局时，可以直接导入模型做管路碰撞检查，提前规避现场安装时管路与其他设备、钢结构梁柱的干涉问题。罐体外部的接管位置都做了补强圈设计，对应承压罐体的开孔补强要求，避免开孔位置出现应力集中，满足长期承压运行的结构强度要求；支腿与罐体连接的位置也做了三角加强筋，满焊处理后可承受满罐运行时的整体重量，包括罐体自重、内部洗涤液重量、填料层重量，同时预留1.5倍的安全系数，应对极端工况下的载荷波动。在实际选型匹配时，可根据处理风量的大小调整罐体的直径与高度，这套结构的接口逻辑、支撑方式、人孔布局都可以直接复用，只需要对应调整各部分的尺寸参数即可，不需要重新做整体结构的拓扑设计，能大幅缩短非标环保设备的设计周期。
