带凸缘空心衬套机械零件设计

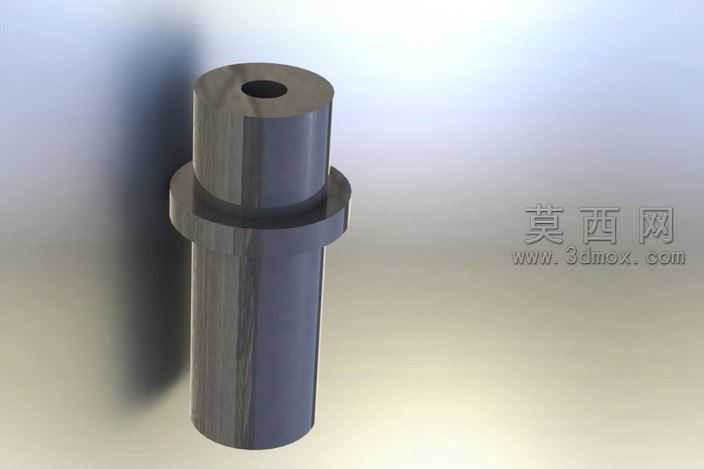

本作品为带凸缘结构的空心衬套三维模型，建模过程严格遵循机械零件设计规范，采用主流三维机械设计软件完成全参数化建模，保证模型各尺寸可编辑、可直接对接生产加工环节。建模阶段首先绘制衬套的轴向截面草图，通过回转特征生成主体基础结构，精准控制衬套的内孔直径、外圆直径、总长度以及中部凸缘的厚度与外径尺寸，确保各段同轴度公差符合机械装配要求，内孔作为轴类部件的配合通道，外圆用于嵌入安装基座的孔位，中部凸缘起到轴向定位、限位的作用，可避免衬套在工作过程中发生轴向窜动。材质渲染阶段选用铜合金材质效果，还原铜质衬套的金属质感，表面设置轻微的反光与哑光结合的材质属性，模拟实际机加工后的金属表面状态，凸缘与筒体的衔接处做了微小的圆角过渡处理，既符合实际加工的工艺要求，避免应力集中，也提升了模型的真实感。结构设计上，该衬套为典型的滑动轴承配套部件，空心结构可减轻零件自重，同时可容纳润滑介质，降低配合面的摩擦系数，中部凸缘的设计可在装配时抵靠在安装端面，无需额外设置轴向定位零件，简化装配流程。设计思路围绕汽车领域常用的衬套使用场景展开，充分考虑衬套在工作中承受的径向载荷与少量轴向载荷，各段壁厚经过合理核算，保证零件强度的同时控制材料成本，模型的所有倒角、退刀结构均符合机械加工工艺要求，不存在无法加工的异形结构，可直接导出工程图用于生产制造，也可用于装配仿真、运动干涉检查等数字化设计环节，整体模型结构简洁规整，特征树清晰有序，无冗余几何元素，几何拓扑关系完整，不存在破面、重叠面等建模缺陷。
