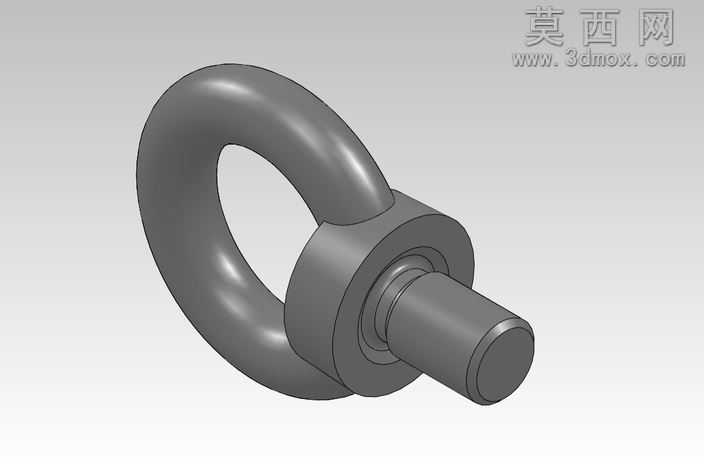

M20规格吊环起重连接件三维设计

本作品为M20规格起重吊环的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械五金件的设计规范，还原了吊环的真实结构与尺寸比例。模型整体分为环形吊耳、连接基座、外螺纹螺杆三个核心部分，建模时首先绘制环形吊耳的扫描路径，以圆形截面沿闭合环形路径扫描生成光滑的环形主体，对环体与基座衔接处做圆角过渡处理，避免应力集中的结构缺陷，还原了实际产品的锻造圆角特征。连接基座部分采用拉伸凸台命令生成圆柱基体，在基座与螺杆衔接位置设计了阶梯轴肩结构，既可以作为吊装时的承压面，也能强化螺杆与基座的连接强度，建模时对轴肩的棱边做了微小倒角处理，符合机械加工的工艺要求。螺杆部分严格按照M20公制螺纹的参数进行建模，通过螺旋线扫描切除生成真实的螺纹牙型结构，而非简化的贴图示意，还原了螺纹的螺距、牙型角等关键参数，保证模型可直接用于后续的装配干涉检查、力学仿真分析。材质渲染阶段，为模型赋予了合金钢材质效果，调整材质的粗糙度、金属度参数，模拟出锻造五金件的哑光金属质感，对环体、基座、螺杆的衔接缝隙做了细节处理，让渲染效果更贴近真实产品的外观。设计思路上，该吊环作为起重吊装场景的通用连接件，建模时充分考虑了实际使用的受力特点，环形部分的截面直径、基座厚度、螺杆长度均参照行业标准吊环的尺寸比例进行设计，保证模型的结构合理性，既可以作为机械设计教学的案例素材，也能用于吊装工装装配场景的三维布局展示，模型的各特征均保留了完整的建模参数，可根据实际使用需求调整规格尺寸，衍生出不同载荷等级、不同螺纹规格的吊环模型，适配不同的吊装连接场景。
