电源变压器用阶梯轴结构三维建模

　　这款阶梯轴零件主要应用于中小功率电源变压器的内部传动与定位结构中，在电源变压器的调压机构、绕组支撑调节组件里承担核心的回转支撑与扭矩传递作用，日常运行中需要配合轴套、卡簧、调节拨叉完成绕组位置微调、触点切换等动作，是保障变压器调压功能稳定、绕组装配同轴度达标的关键基础零件。从结构设计来看，该轴采用多段阶梯式变径设计，不同轴段的直径差严格匹配对应安装位的配合公差要求：两端伸出的细轴段为光轴结构，表面粗糙度要求控制在Ra1.6以内，用于穿入变压器支架的安装孔内，作为整根轴的回转支撑基准，轴端做了微小的倒角处理，避免装配时刮伤支架孔壁的绝缘涂层，同时也能引导轴体顺利穿入安装位，减少装配卡顿。

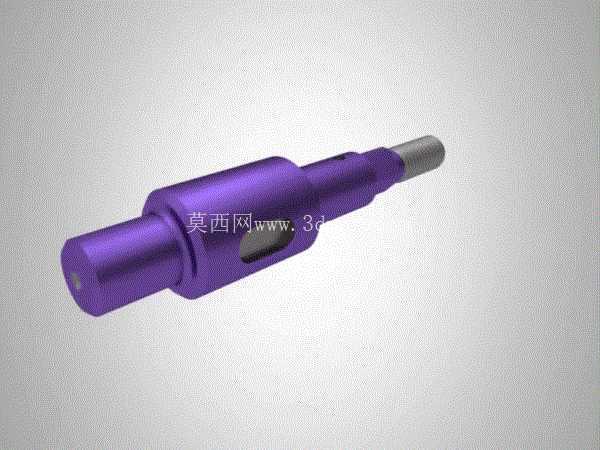

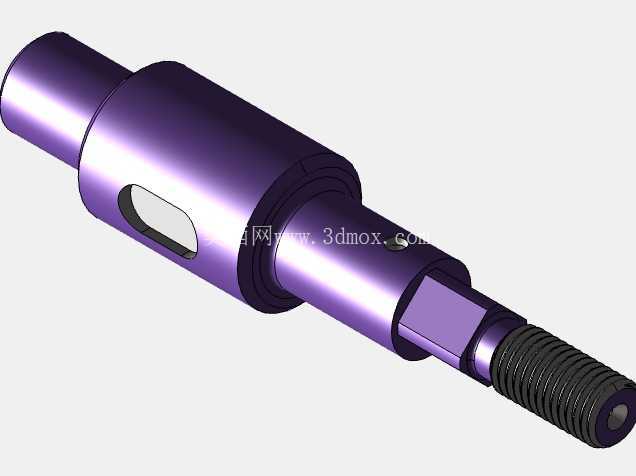

　　中间的大直径轴段是整根轴的主体承载段，该段表面做了紫色氧化处理，既提升了轴体表面的防锈能力，也能在装配时和周边金属零件形成明显的视觉区分，降低错装概率；大轴段上开设的径向长槽是功能配合位，用于卡入调节拨叉的凸榫，当外部调节旋钮带动拨叉动作时，拨叉的作用力通过这个长槽传递给轴体，带动轴完成设定角度的回转，进而触发变压器的调压触点切换，长槽的槽宽公差控制在H7级别，既保证拨叉凸榫能顺利卡入，又不会因为间隙过大导致调节动作出现空程，影响调压精度。

　　靠近右端轴段的位置设置了一个环形定位轴肩，这个轴肩的端面是整根轴的轴向定位基准，装配时轴肩端面会紧贴支架内侧的限位面，配合轴端的卡簧槽安装卡簧，就能将整根轴的轴向窜动量控制在0.1mm以内，避免轴在回转过程中出现轴向移位导致触点接触不良、调压档位错位的问题。从安装边界来看，整根轴的最大直径位于中间主体段，所有安装孔的开孔尺寸只要略大于最大轴径0.5mm即可满足穿装要求，两端支撑轴段的同轴度公差控制在0.02mm以内，保证轴回转时不会出现卡滞、偏磨的情况，长槽的位置距离左端轴肩的尺寸经过严格核算，刚好对应拨叉的安装行程范围，不会出现拨叉动作超程导致结构干涉的问题。

　　在实际选型应用中，这类轴件多用于工频小功率电源变压器的手动调压结构，适配的变压器功率范围通常在500VA到5kVA之间，因为这类变压器的调压操作频率不高，轴体承受的扭矩载荷较小，采用45号钢作为基材做表面氧化处理即可满足使用寿命要求，不需要额外做淬火硬化处理，能在满足使用强度的前提下控制加工成本。建模过程中需要重点关注各段轴径的过渡圆角处理，所有变径位置的圆角都不能小于R0.5，避免应力集中导致轴在长期交变载荷下出现断裂风险，同时长槽的槽口位置需要做微小的倒角去毛刺，防止装配时毛刺脱落掉入变压器内部造成绝缘短路隐患。
