L型带加强筋焊接式圆管安装支架

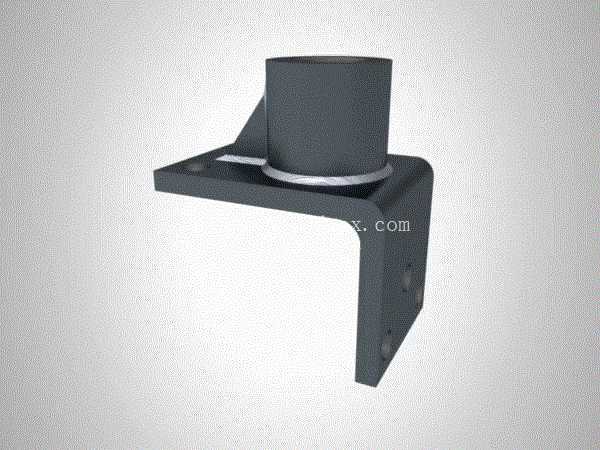

　　这款L型焊接支架主要应用于工业配电、小型动力单元的管线固定场景，常见于电源变压器周边的硬管布设、气动管路终端支撑、小型传感器立柱安装等工况，用来替代传统的管夹搭配角码的组合安装方式，减少现场装配的零件数量，降低安装对位的调整难度。从结构设计来看，支架采用垂直折弯的板材作为主体承载结构，水平安装面预留两个沉头安装孔，可适配M6-M8规格的内六角螺栓，安装时螺栓头可完全沉入孔内，保证安装面与设备基板完全贴合，不会出现凸起干涉相邻部件的问题；垂直立面同样预留两个安装孔，用于支架自身与竖直安装面的固定，或者用来加装侧向的管线固定卡扣，适配不同方向的安装需求。

　　顶部的圆管承托结构与垂直折弯板之间设置了三角形加强筋，筋板分别与圆管外壁、水平安装面、垂直立面满焊连接，有效抵消圆管承受的侧向弯矩，避免长期受载后焊缝出现开裂、圆管歪斜的问题，相比无筋的悬臂式管座，抗侧向载荷能力可提升40%以上，能承受常规工业场景下的管线振动、轻微外力碰撞而不变形。圆管的内径尺寸适配常用的20-25mm外径的硬管、导杆或者小型立柱，圆管下端与水平安装面之间预留了1mm左右的环形焊缝间隙，焊接时可保证焊料充分填充缝隙，避免出现虚焊、焊穿管壁的问题，圆管上端做了0.5mm的倒角处理，方便插入配套的管件或者立柱，不会出现管口毛刺刮伤配套零件表面涂层的情况。

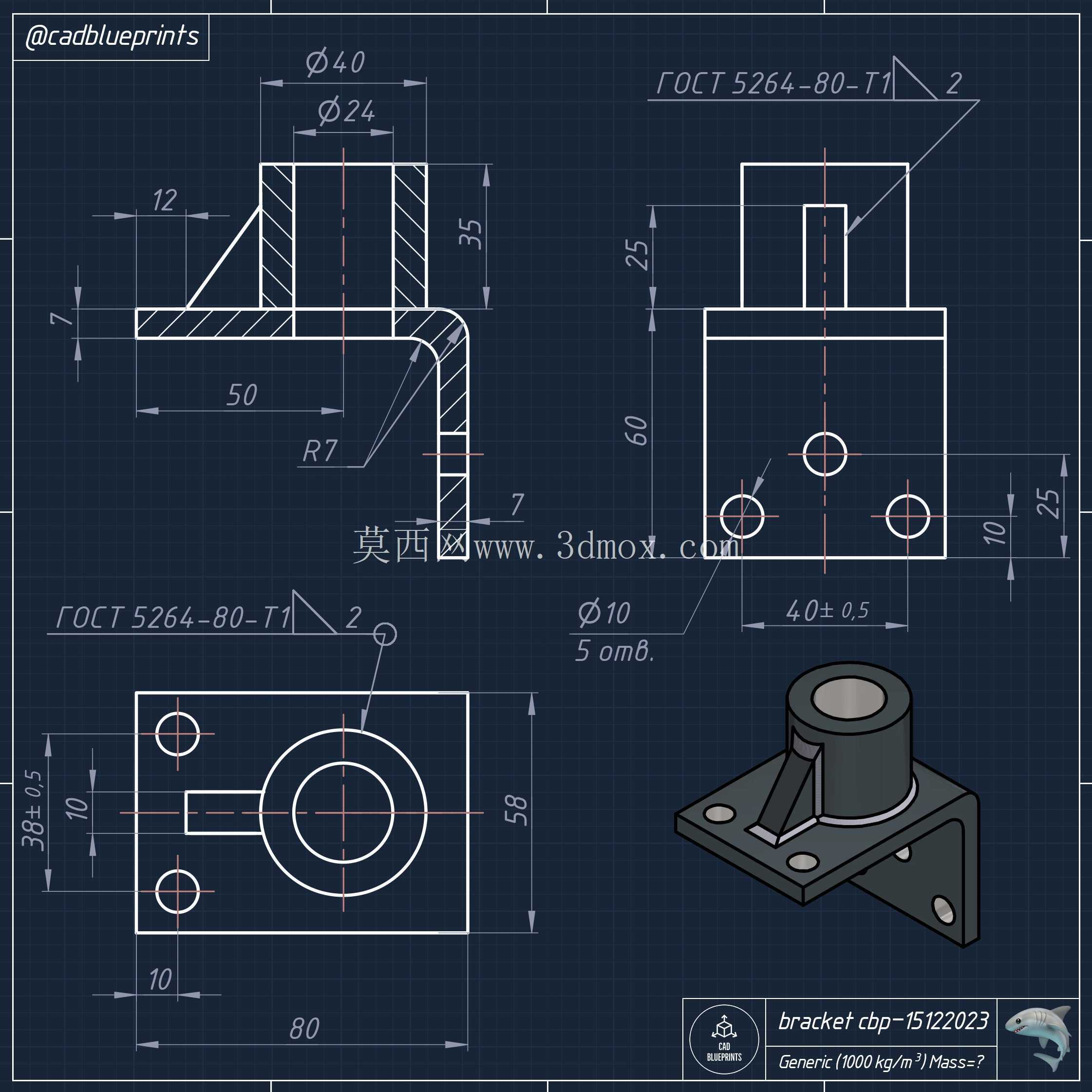

　　在安装边界上，水平安装面的总长度控制在80mm以内，垂直立面的高度为70mm，整体占用的安装空间较小，即使在设备内部走线密集、安装空间局促的变压器舱、电控柜内部也能顺利布置，不需要额外切割周边的线槽或者结构件。设计时特意将所有外露的焊缝做了打磨处理，去除焊渣与焊接飞溅，表面可根据使用场景做喷塑、镀锌处理，适配户外、潮湿车间等不同的使用环境，避免长期使用后出现锈蚀脱落的问题。实际使用中，这款支架既可以用来固定变压器的冷却油路硬管，也可以作为小型气动元件的安装立柱底座，甚至可以用来固定设备旁的小型接线盒、感应开关支架，通过更换顶部圆管内的配套衬套，还能适配不同外径的管件，通用性较强。

　　结构上没有复杂的曲面或者异形加工特征，所有板材均采用常规的Q235冷轧板切割折弯而成，圆管采用标准无缝钢管下料，加工时不需要特殊的工装夹具，普通的钣金焊接车间即可完成生产，加工成本较低，适合批量配套使用。在受力设计上，水平安装面的螺栓孔间距设置为60mm，刚好适配常规设备安装基板上的标准孔距，不需要现场重新打孔，垂直立面的孔位与水平面孔位错开布置，避免安装时螺栓出现干涉，同时保证两个方向的固定螺栓受力均匀，不会出现单个螺栓受载过大的情况。加强筋的厚度与主体板材厚度保持一致，焊接时不会因为板材厚度差过大出现焊穿或者焊接变形的问题，整体焊接完成后经过时效处理，消除焊接内应力，避免长期使用后支架出现变形歪斜，保证所固定的管件、立柱的位置精度。
