该零件属于流体输送设备的核心过流部件,日常应用场景覆盖小型离心泵、自吸泵、微型循环泵的液力端结构,在民用供水、小型工业冷却循环、水族增氧、低压流体输送管路中承担能量转换作用,将电机轴输出的旋转机械能转化为流体的压力能与动能,直接决定泵体的扬程、流量与运行效率区间。从结构设计逻辑来看,整体采用开式径向直辐条布局,区别于常见的后弯式叶片叶轮,这种直辐条结构的流道无复杂曲面转折,流体在流道内的沿程阻力更低,对输送含微小颗粒杂质的流体适应性更强,不容易发生流道堵塞,同时加工成型难度更低,不管是采用注塑成型还是金属压铸、3D打印加工,都能获得更稳定的尺寸精度,减少后续动平衡修正的工作量。

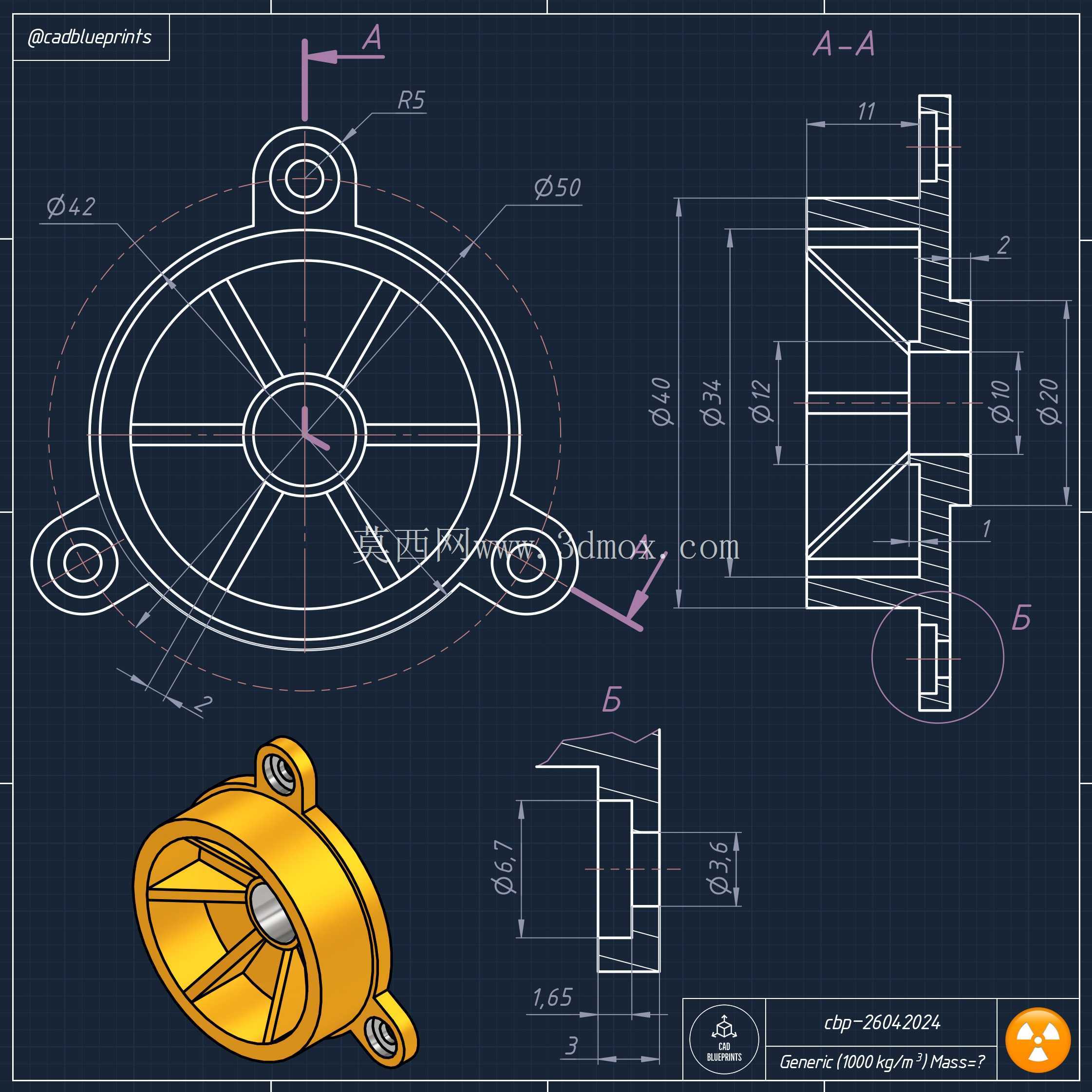

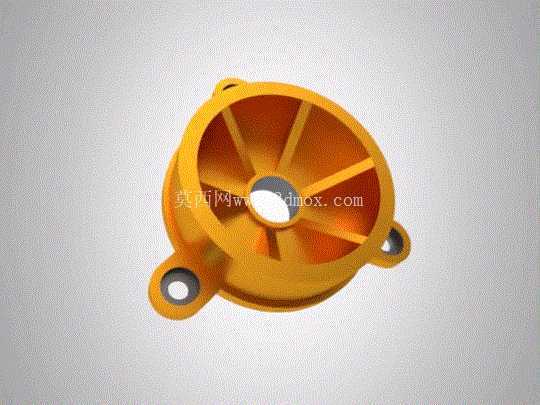

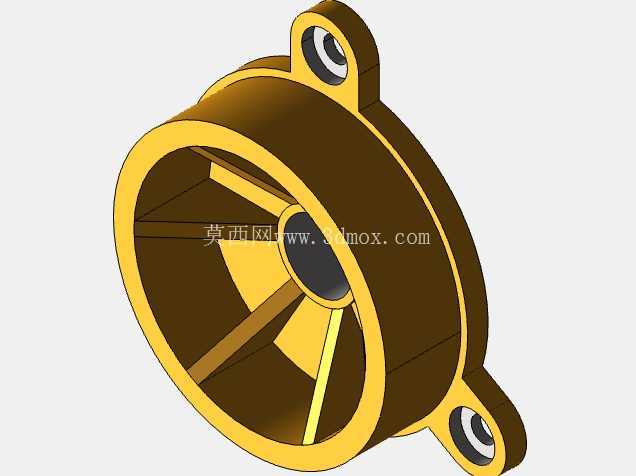

零件主体为回转式腔体结构,中心位置设置阶梯式轴孔,轴孔内壁预留键槽安装位,可与标准直径的电机输出轴直接配合,轴孔周边做加厚凸台处理,提升轴部连接的抗扭强度,避免长期交变载荷下轴孔出现开裂、松脱问题。外围均匀分布6片径向辐条式叶片,叶片厚度均匀取值,从中心凸台位置平滑过渡到外轮缘内壁,叶片与轮缘、中心凸台的连接位置均做R角过渡处理,消除应力集中点,提升零件整体的抗疲劳强度,避免高速旋转过程中叶片根部出现断裂失效。
外轮缘采用等壁厚环形结构,轮缘外侧延伸出三个带通孔的安装耳,三个安装耳沿圆周方向呈120度均匀分布,安装耳上的通孔为光孔设计,可配合标准螺栓将叶轮端盖或者密封端盖直接锁紧固定,安装耳与外轮缘的连接位置做加强筋过渡,提升安装耳的承重能力,避免螺栓锁紧时安装耳出现断裂。从安装边界尺寸来看,零件整体轴向高度控制在适配小型泵腔的尺寸区间,外轮缘外径与泵体内腔的配合间隙控制在合理范围,既保证叶轮旋转时不会与泵腔内壁发生刮擦,又能减少间隙泄漏提升容积效率;三个安装耳的中心孔所在的分度圆直径与泵体端盖的安装孔位完全匹配,安装时无需额外调整位置即可实现快速对位,中心轴孔的同轴度公差控制在IT7级以内,保证叶轮高速旋转时的跳动量在允许范围内,降低泵体运行时的振动与噪音。
设计过程中需要重点关注几个核心参数的匹配:首先是叶片的出口安装角,直辐条结构的出口角为90度,对应的泵特性曲线更平缓,适合流量变化范围不大的恒定输送工况;其次是流道的过流面积,相邻叶片之间的流道截面积从入口到出口保持均匀扩张,避免流体在流道内出现脱流、涡流现象,降低水力损失;另外安装耳的通孔中心与叶轮中心的位置度公差需要严格控制,否则安装后端盖会出现偏斜,导致密封件磨损不均匀,出现流体泄漏问题。零件的壁厚设计遵循均匀化原则,主体壁厚保持一致,避免注塑或压铸过程中出现缩痕、气孔等成型缺陷,所有锐边位置均做倒钝处理,既避免装配过程中划伤操作人员,也减少流体经过锐边时的压力脉动。在实际选型适配时,该结构叶轮适配的泵体转速区间为中低速范围,过高转速下直叶片的水力损失会明显上升,因此更适合民用低压输送场景,不适合高扬程高压泵类使用;同时因为是开式叶轮结构,输送流体的粘度不能过高,否则会导致叶片间的流体粘附,降低输送效率。
