L型带筋支撑圆柱安装座结构设计

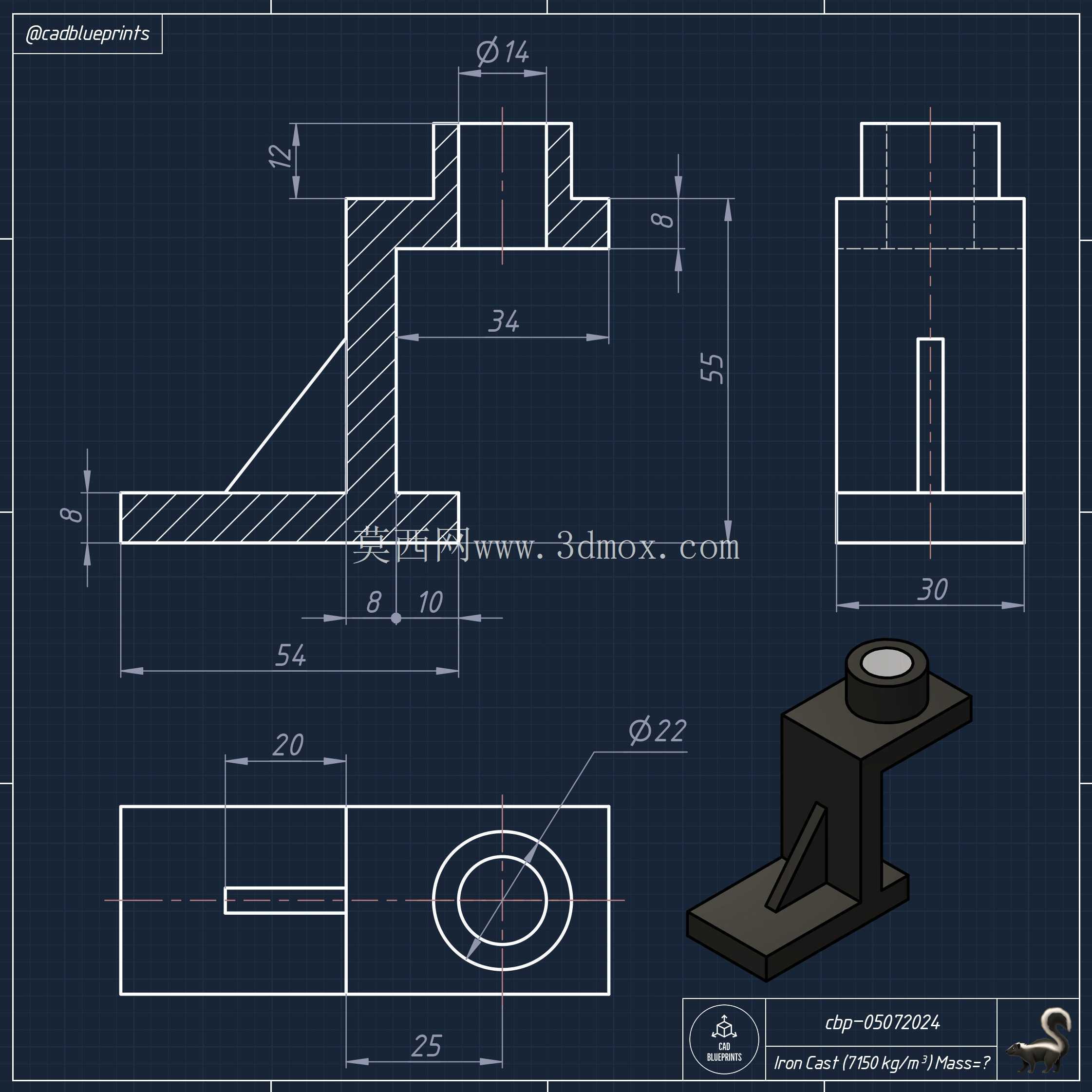

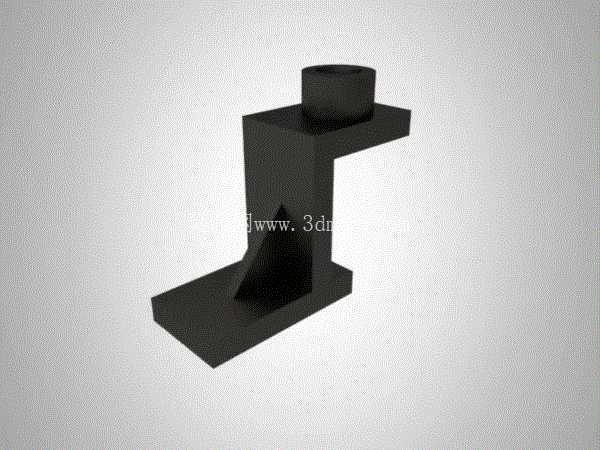

　　该支撑安装构件常见于中小型机电设备的内部支撑场景，多用于需要垂直方向抬升安装位、同时保证横向安装面承载稳定性的工位，比如小型电控模块的安装支架、传感元件的抬高固定座、低压配电回路里小型接线端子的承载基座，也可作为自动化生产线旁侧小型检测元件的安装支撑件，适配需要将安装面抬离基准面一定高度、同时上部需要圆柱配合孔完成轴类或套类零件插接定位的装配需求。从结构功能来看，下部的水平底板为整个构件提供安装基准面，底板上可根据实际安装需求开设安装孔位，通过螺栓将整个构件固定在设备机架、安装基板或者设备壳体的预设平面上，底板的面积设计充分考虑了安装后的抗倾覆能力，即使上部承受一定的偏载力矩，也能保证构件不会出现侧翻或者连接松动的问题。

　　中部的垂直立板连接下部底板与上部的横向安装板，形成典型的L型承载结构，立板与底板、上部横板的连接处设置的三角形加强筋，是整个结构的核心强化设计，这个加强筋直接抵消了上部横板承载时在立板根部产生的弯曲应力，避免长期受载后立板与底板连接处出现应力开裂或者塑性变形，在不显著增加整体构件重量、不额外占用过多安装空间的前提下，大幅提升了整个结构的抗弯刚度，相比无筋的L型板结构，同等板材厚度下承载能力可提升60%以上，同时能有效降低构件受载后的形变量，保证上部安装位的位置精度。

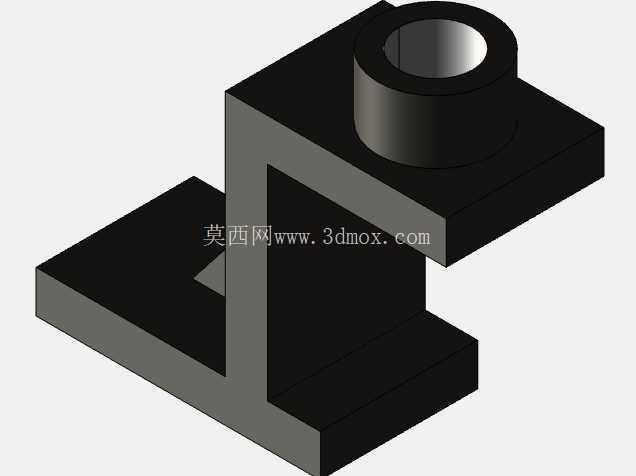

　　上部横板末端设置的圆柱凸台，中心开有轴向通孔，这个结构主要用于完成轴类零件、导杆或者插接式接线柱的定位与配合，圆柱凸台的高度设计充分考虑了配合长度需求，保证插接零件在孔内有足够的配合接触面积，不会因为配合长度过短出现晃动或者定位失效的问题，凸台与上部横板的连接处做了过渡处理，避免直角连接处的应力集中，提升凸台根部的结构强度。从设计思路来看，整个构件采用等壁厚设计思路，所有板件的壁厚保持一致，既适合采用整块材料铣削加工成型，也适合采用注塑、铸造成型工艺批量生产，加工过程中不需要特殊的工装夹具，普通的三轴加工设备即可完成全部加工工序，生产制造成本较低。外形尺寸方面，下部底板的长宽尺寸控制在小尺寸安装件的适配范围，不会占用过多的设备内部安装空间，垂直立板的高度根据常规的抬升安装需求设计，可满足大部分小型元件的抬升安装高度要求，上部横板的伸出长度适配小型元件的安装尺寸，不会因为伸出过长导致结构刚性不足，圆柱凸台的外径与中心孔径采用常规的配合尺寸系列，可直接适配标准件的配合公差要求，不需要额外定制非标准的配合零件。

　　安装边界上，整个构件的安装仅需要下部底板与安装基准面贴合，通过底板上的紧固件完成固定，安装过程中不需要额外的辅助支撑结构，构件的侧向没有突出的结构，相邻安装的其他元件不会与该构件产生安装干涉，上部圆柱孔的轴线与下部安装基准面保持垂直，可保证插接安装的零件轴线与基准面的垂直度要求，满足需要垂直安装的元件的装配精度需求。在实际使用过程中，该构件可承受垂直方向的静载荷，也可承受一定程度的侧向冲击载荷，加强筋的存在让整个结构的抗振性能得到提升，即使在设备有小幅振动的工况下，也能保证上部安装元件的位置稳定，不会因为长期振动出现连接松动或者位置偏移的问题。
