带侧装铰接座的方形安装基座结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:893245
  • 带侧装铰接座的方形安装基座结构
  • 带侧装铰接座的方形安装基座结构

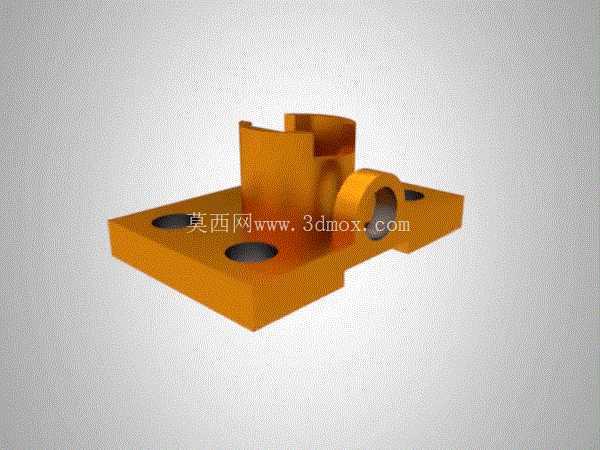

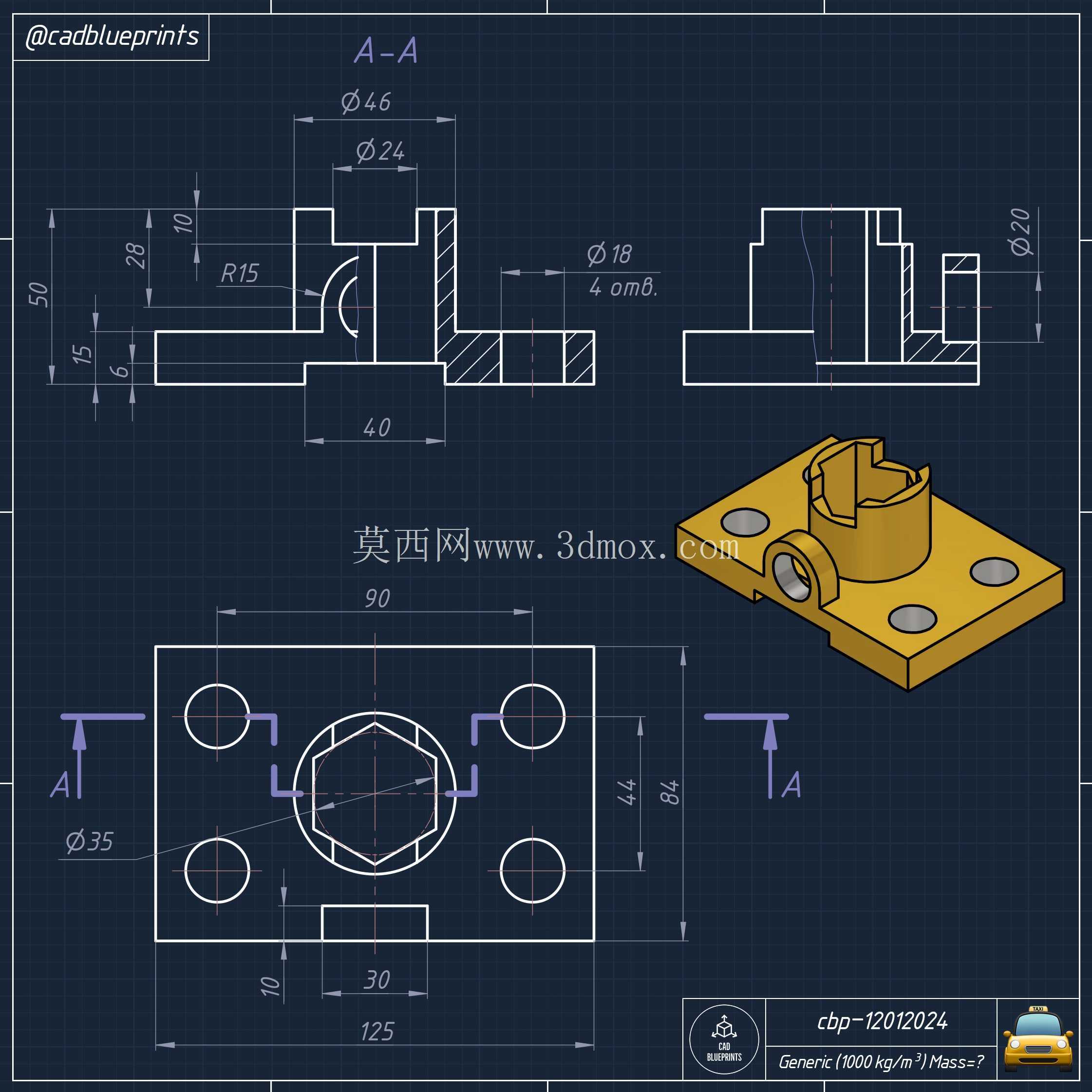

  这类带侧装铰接结构的方形安装基座,常出现在中小型机电设备的内部支撑链路里,既承担上部功能构件的承载定位,也通过侧部的铰接耳实现相邻活动部件的转动连接,在低压配电组件、小型工装夹具、自动化送料模组的末端定位段都能见到同结构逻辑的零件。从结构本身来看,底部的方形安装板是整个零件的承载基准,板上开设的四个沉孔并非等距排布,靠近铰接座一侧的两个孔位间距略小于另一侧,这种非对称孔位设计是为了匹配安装面预设的螺柱位置,避免安装时与底部走线槽或者相邻固定件产生空间干涉,沉孔的深度刚好覆盖常规内六角圆柱头螺钉的头部高度,安装后螺钉端面不会突出安装板底面,保证基座贴装时的平面度,不会出现局部翘起导致的支撑受力不均。

  上部的立式支撑壁并非等厚结构,靠近安装板根部的壁厚比顶部厚出近三分之一,这种变壁厚设计是考虑到支撑壁承受侧向载荷时,根部的弯矩最大,加厚根部可以在不整体增加零件重量的前提下提升结构刚性,避免长期受载后支撑壁出现根部开裂或者倾斜变形。支撑壁顶部开设的半开放U型槽,是用来卡装圆柱形的功能杆件,槽口的倒角做了1.5mm的45度导向处理,杆件装入时不需要完全对准槽心,顺着倒角就能滑入定位槽,降低装配时的对位难度,槽的内壁粗糙度要求控制在Ra1.6以内,减少杆件卡入后的磨损,也能避免间隙过大导致的杆件晃动。

  侧部伸出的铰接耳是整个零件的活动连接核心,耳座中心的通孔是同轴度要求最高的部位,孔与铰接销的配合选用H7/g6的间隙配合,既保证铰接销可以顺利穿入,又不会因为间隙过大导致转动时出现旷量,耳座的两个端面都做了0.8mm的沉台,用来容纳铰接处的止推垫片,避免转动时铰接耳端面与相邻连接件直接摩擦,减少长期转动带来的端面磨损。从安装边界来看,整个零件的总高度控制在较低区间,安装板的长宽尺寸适配常规的50mm间距安装螺孔组,不需要在安装基体上额外重新打孔,直接替换原有同规格基座即可完成适配,铰接耳的外伸长度经过核算,转动时的最大回转半径不会超出安装板的侧边范围,不会和旁边并排安装的其他组件产生运动干涉。设计这类零件的时候,首先要确认的是安装面的平面度要求,安装板底面的平面度需要控制在0.05mm以内,如果底面平面度超差,螺钉锁紧后零件会产生内应力,长期受振动载荷容易出现支撑壁变形。其次是铰接孔与上部U型槽的位置度要求,两者的中心距公差要控制在±0.02mm,不然会导致上部卡装的杆件与铰接连接的部件出现位置偏移,影响整个机构的动作精度。壁厚过渡的位置全部做了R2的圆角处理,避免应力集中,不管是采用金属切削加工还是注塑成型,圆角过渡都能减少加工时的应力残留,提升零件的抗疲劳强度。

  在实际应用场景里,这类基座如果用在配电组件中,上部U型槽用来固定绝缘拉杆,侧部铰接耳连接联动拨片,实现开关触点的分合动作;如果用在小型工装夹具上,上部槽位用来固定定位挡块,侧部铰接耳连接快速夹钳的摆臂,实现工件的快速压紧定位;如果用在自动化送料模组上,上部槽位卡装导料杆,侧部铰接耳连接挡料气缸的摆杆,实现物料的分料阻挡。不同场景下的受力方向略有差异,但核心的结构逻辑一致,都是通过底部安装板实现与基体的刚性连接,通过上部支撑结构承载固定功能件,通过侧部铰接座实现活动部件的转动连接,在有限的安装空间里同时实现固定支撑与活动连接两种功能,减少了单独设置固定座与铰接座的零件数量,也缩小了整个机构的占用空间。建模的时候要注意沉孔的深度与螺钉长度的匹配,避免螺钉穿入过长顶到上部支撑壁的内部结构,铰接孔的两端要做倒角处理,方便铰接销的压入或者穿装,所有棱边的毛刺倒角要统一,避免装配时划伤操作人员或者损坏相邻零件的表面涂层。
