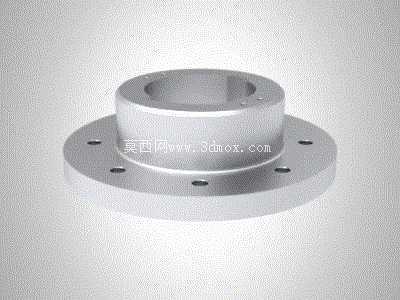

带安装孔位凸台法兰式连接基座结构

　　这类带凸台的法兰式连接基座，在工业管路对接、旋转轴系支撑、动力单元输出端连接场景中应用十分广泛，不管是中小型液压站的管路转接、减速设备的输出端定位，还是轻工自动化生产线的执行元件固定，都能见到同结构零件的身影。从实际使用逻辑来看，下部圆盘法兰是整个零件的安装基准面，加工时需要保证盘面的平面度公差控制在0.05mm以内，避免安装后出现贴合缝隙导致的连接松动、密封失效问题；法兰盘上均匀分布的6个通孔，是用于穿装固定螺栓的，孔位的位置度公差需要匹配对应安装基体的螺纹孔位，实际选型时要注意螺栓孔的中心圆直径必须和对接件的安装孔位参数一致，否则会出现无法对位安装的问题。上部的圆柱形凸台是核心的定位与配合结构，凸台的外圆面通常会和对接零件的内孔做间隙配合或者过渡配合，配合公差一般选H7/h6级别，既保证装配时的顺畅度，又能控制径向的窜动间隙；凸台中心的通孔是用于穿装传动轴、输送管路或者布设线缆的，内孔的粗糙度需要达到Ra1.6以上，减少和穿过件的摩擦损耗，如果是用于密封场景的结构，内孔还需要加工密封圈安装槽，搭配O型圈实现介质密封。

　　从设计思路层面拆解这个结构，首先要根据实际承受的载荷确定法兰盘的外径和厚度：如果是用于静态管路连接，法兰厚度可以适当减薄，只要满足螺栓锁紧时的结构强度即可；如果是用于旋转轴系的支撑座，法兰厚度需要增加，同时凸台的高度也要匹配轴承的安装宽度，保证轴承装入后有足够的轴向定位面，不会出现运转时轴承脱出的问题。凸台和法兰盘的衔接位置做了小圆角过渡，这个细节是为了避免应力集中，因为设备运转时的振动、螺栓锁紧的预紧力都会在直角衔接位置产生应力集中点，长期使用容易出现裂纹，圆角半径一般取2-3mm，既不影响对接零件的贴合安装，又能有效分散应力。

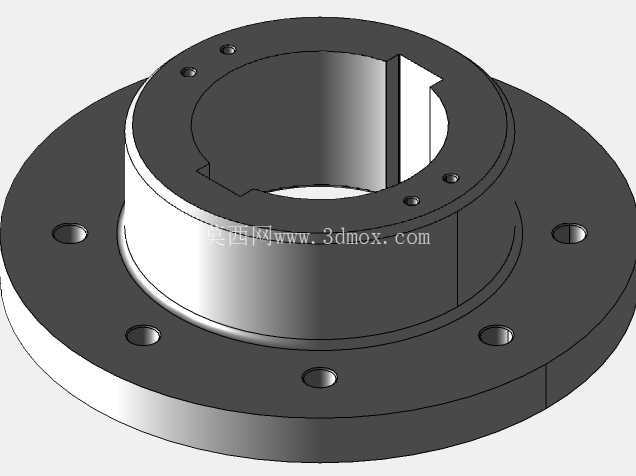

　　安装边界方面，这类零件的安装空间需要预留出法兰外径至少10mm的操作空间，方便使用扭矩扳手锁紧固定螺栓，凸台的突出高度要高于对接面的凸起结构，保证定位配合的有效长度不小于凸台外径的1/3，避免连接后出现侧向歪斜。另外在实际建模过程中，法兰盘上的安装孔采用圆周阵列的方式生成，阵列的基准是零件的中心轴线，保证每个孔的角向间距一致，凸台和法兰盘采用合并实体的设计，不需要额外做拼接结构，整体一体加工的结构强度远高于拼接式结构，适合铸造成型后再做机加工的工艺路线，毛坯铸造时可以预留2-3mm的机加工余量，关键配合面再通过车削、钻削加工达到精度要求。

　　这类结构在做选型替换时，除了核对安装孔的中心距、凸台的内外径尺寸，还要注意零件的材质匹配：普通工况下用45号钢做调质处理即可满足强度要求，腐蚀环境下需要选用304不锈钢材质，轻量化场景则可以选用6061铝合金做硬质阳极氧化处理，提升表面耐磨性能。实际装配时，法兰盘面和安装基体之间可以根据需求加装铜垫或者橡胶密封垫，补偿安装面的平面度误差，同时起到防松、密封的作用，螺栓锁紧时要采用对角分次锁紧的方式，避免法兰盘受力不均出现翘曲变形，影响上部凸台的同轴度精度。
