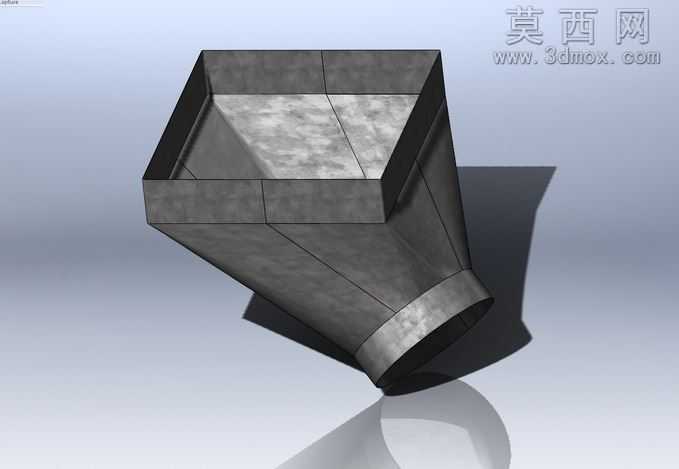

方转圆扭曲过渡钣金连接构件

本构件为方端转圆端的扭曲式钣金过渡连接件，采用三维参数化建模方式完成全流程设计，建模过程中优先遵循钣金加工的工艺逻辑，确保模型可直接展开用于下料生产。建模初始阶段先确定两端接口的基准轮廓：上端为规则矩形法兰接口，下端为圆形管道接口，两个接口的中心轴线存在预设偏移角度，同时沿过渡段长度方向设置连续的扭曲角度参数，通过驱动尺寸的参数方程控制过渡曲面的生成逻辑，保证过渡段在方向变化处实现相切连续，避免出现曲面折痕、壁厚突变等不符合钣金加工要求的问题。曲面构建完成后，按照常规钣金件的统一壁厚设置壳体特征，在两端接口处添加适配连接的折边法兰结构，过渡段的拼接焊缝位置按照钣金展开的工艺要求进行合理排布，确保拆分后的板片形状规则，无过小锐角或难以加工的异形轮廓，减少下料时的材料损耗。材质渲染阶段采用哑光冷轧钢板的材质参数，还原金属钣金件的表面质感，添加真实的环境反射与光影效果，清晰呈现构件的扭曲形态、棱线过渡与壁厚特征，同时通过剖面视角可直观展示内部流道的平滑过渡效果，避免流道内出现突兀的凸起或凹陷，保障介质输送过程中的顺畅性。设计过程中重点考量了钣金加工的折弯、焊接工序可行性，所有折弯半径均匹配常规钣金加工的工艺参数，扭曲段的曲面曲率变化均匀，不会出现加工时板材拉伸破裂或起皱的问题，两端的法兰结构预留了标准连接孔位，可直接与对应规格的方形、圆形管道进行装配连接，适用于通风除尘、物料输送等管路系统中不同截面形状管道的转向过渡场景，参数化的建模逻辑支持快速调整两端接口尺寸、扭曲角度、过渡段长度等参数，可快速适配不同的管路安装需求，无需重新搭建基础模型，大幅提升同类型构件的设计效率。
