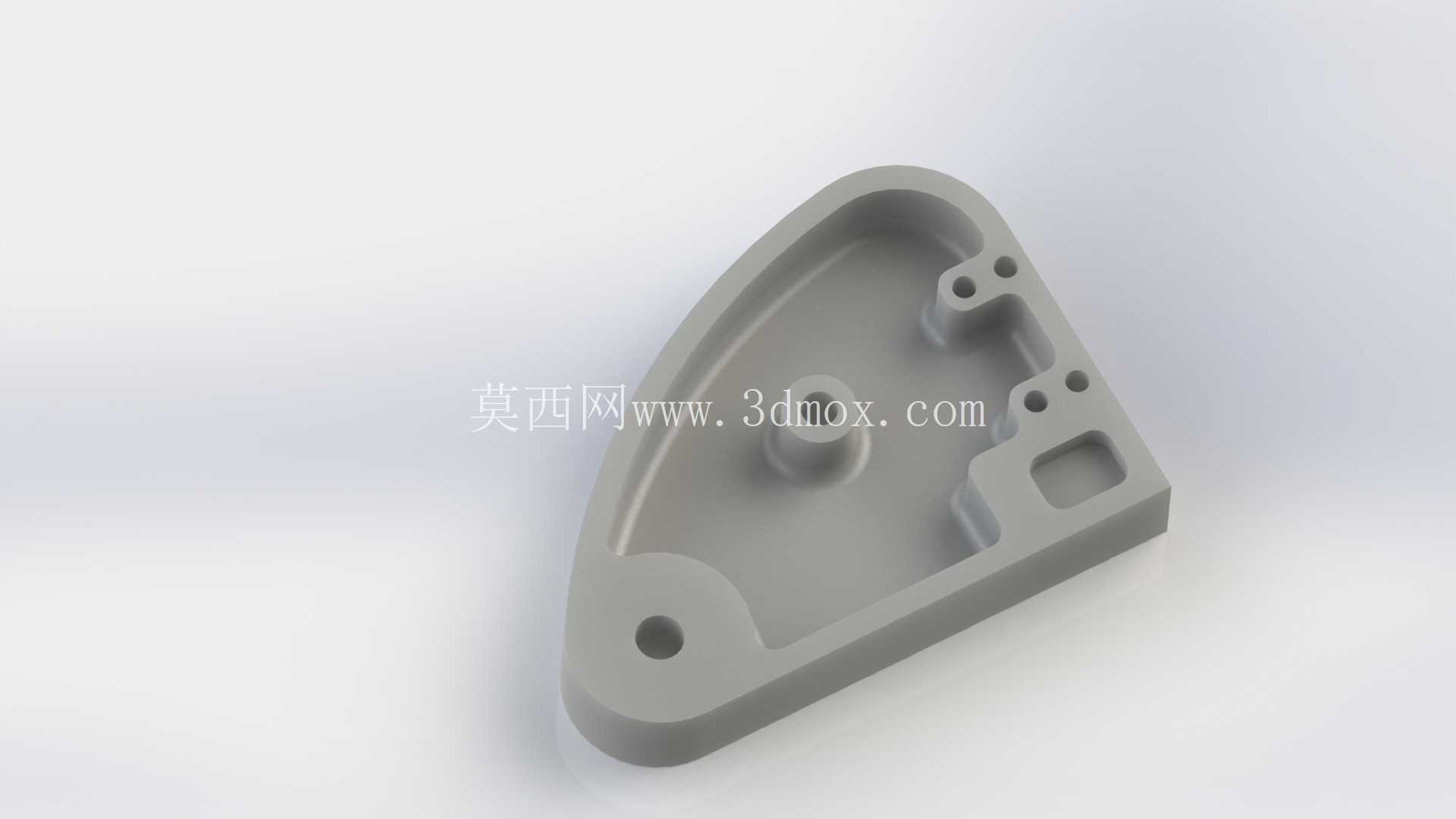

异形带安装位三角结构塑料基座

　　这类异形三角结构的塑料基座，常应用在小型电控模块、传感单元的内置安装场景中，作为内部承载骨架承托PCB板、小型接线端子或是微型传感元件，避免元器件直接与设备外壳接触产生晃动、磨损，同时能预留出足够的走线空间，适配狭小的设备内腔安装边界。从结构设计来看，整体采用类三角的轮廓造型，是为了匹配设备内腔的异形安装空间，最大化利用边角区域的闲置容积，相比规则矩形基座能减少15%左右的空间占用，尤其适合手持检测设备、小型工控终端这类内部空间紧凑的产品。

　　基座主体做了围边式的浅槽设计，槽体深度刚好覆盖常规薄型PCB板的板厚边缘，能限制板件的横向窜动，槽内设置的中心圆柱凸台，是核心的定位支撑结构，凸台高度略高于围边高度，装配时PCB板的中心定位孔直接套入凸台，既能保证板件安装的同轴度，也能让板件背面与基座底面留出均匀的间隙，避免板件背面的焊盘、引脚与基座平面接触造成短路。在三角轮廓的两个直边侧，分布了多组不同孔径的安装孔位，其中靠近圆弧边的大直径通孔是基座整体与设备壳体的固定孔，采用沉孔设计，装配后螺丝头不会突出基座表面，不会干涉上方元器件的摆放；直边侧的两组小孔径通孔，是针对PCB板的固定孔位，孔位周边做了局部加厚的凸台，增强锁付时的结构强度，避免塑料基座在螺丝锁紧时出现开裂、滑牙的问题。

　　直边末端的方形凹槽结构，是预留的接线避让位，对应PCB板上的接线端子位置，装配后外接导线可以直接从凹槽处引出，不需要额外在基座上开孔走线，也能避免导线被基座边缘割破绝缘层。设计这类基座的时候，首先要确认安装边界的尺寸约束，三角轮廓的圆弧边半径要完全匹配设备内腔的圆弧内壁，保证基座装入后不会出现晃动，三个边角都做了R角过渡，避免应力集中，也能防止装配时划伤操作人员或是导线绝缘层。壁厚设计上采用均匀壁厚原则，整体壁厚保持在2mm左右，凸台、孔位周边的加厚区域也做了均匀的过渡斜度，避免注塑成型时出现缩痕、缺胶的问题，所有的棱边都做了0.3mm的倒角处理，既方便注塑脱模，也能去除锐边。

　　安装孔位的位置精度控制在±0.1mm，保证PCB板装配后，板上的接口位置能与设备外壳的开口精准对齐，不会出现接口偏位、插接线缆受阻的问题。中心定位凸台的外径与PCB定位孔采用间隙配合，配合间隙控制在0.05mm以内，既方便装配时的对位，也不会让板件出现过大的偏移量。这类基座通常采用ABS或是PC+ABS的工程塑料注塑成型，具备足够的结构强度与绝缘性能，能满足常规工业场景下的使用要求，在小型电源模块、信号转换模块、嵌入式控制单元中都有广泛的应用，作为内部承载结构，能有效提升元器件装配的稳定性，降低设备组装的工艺难度，减少后期使用中因为元器件松动产生的故障概率。
