双孔异形连接支架结构设计

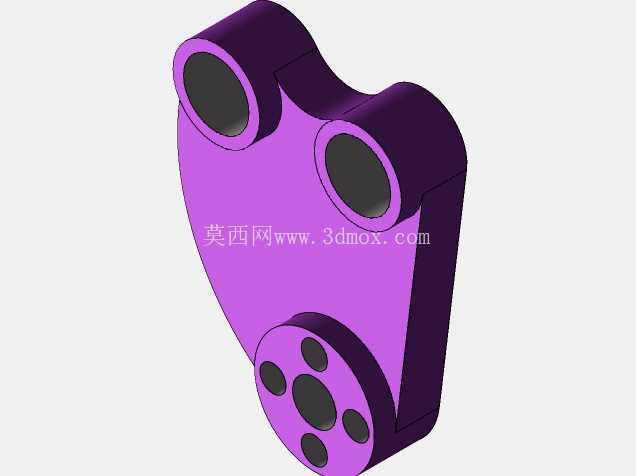

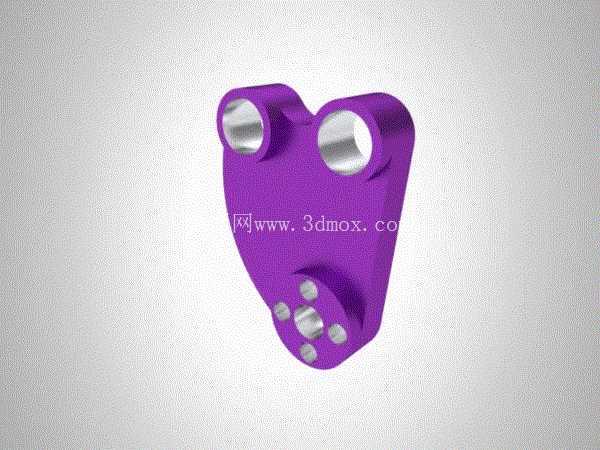

　　该零件属于机械传动系统中的连接支撑类构件，主要应用于中小型机电设备的动力传输链路中，承担相邻功能部件之间的位置固定、载荷传递与运动限位作用，常见于小型自动化执行机构、轻工机械的动力输出端配套结构中。从结构形态来看，零件整体采用非对称异形板状构型，上部设置两个同轴度要求较高的通孔安装位，孔壁加工有较高精度的圆柱面，用于穿装铰接销轴或者紧固螺栓，实现与上级动力输出部件的铰接连接，两个孔位的中心距经过严格校核，能够保证安装后铰接副的转动灵活性，避免出现卡滞、偏磨的问题。

　　零件下部区域集中布置了多个不同直径的安装孔位，其中中心位置的大直径孔用于与下级被驱动部件的轴端配合，周围环绕的小孔则用于穿装紧固螺钉，实现与下级部件端面的刚性锁紧，这种孔位布局能够在有限的安装空间内，最大化分散工作过程中传递的扭矩载荷，避免局部应力集中导致的零件变形或者断裂。设计过程中，针对零件的受力特性做了针对性的结构优化：上部两个安装耳的厚度做了加厚处理，对应孔位的边缘做了圆弧过渡，减少应力集中系数；零件主体的外轮廓采用平滑的曲线过渡，没有尖锐的直角结构，既能够降低加工过程中的应力残留，也能避免安装使用过程中对操作人员造成剐蹭伤害。

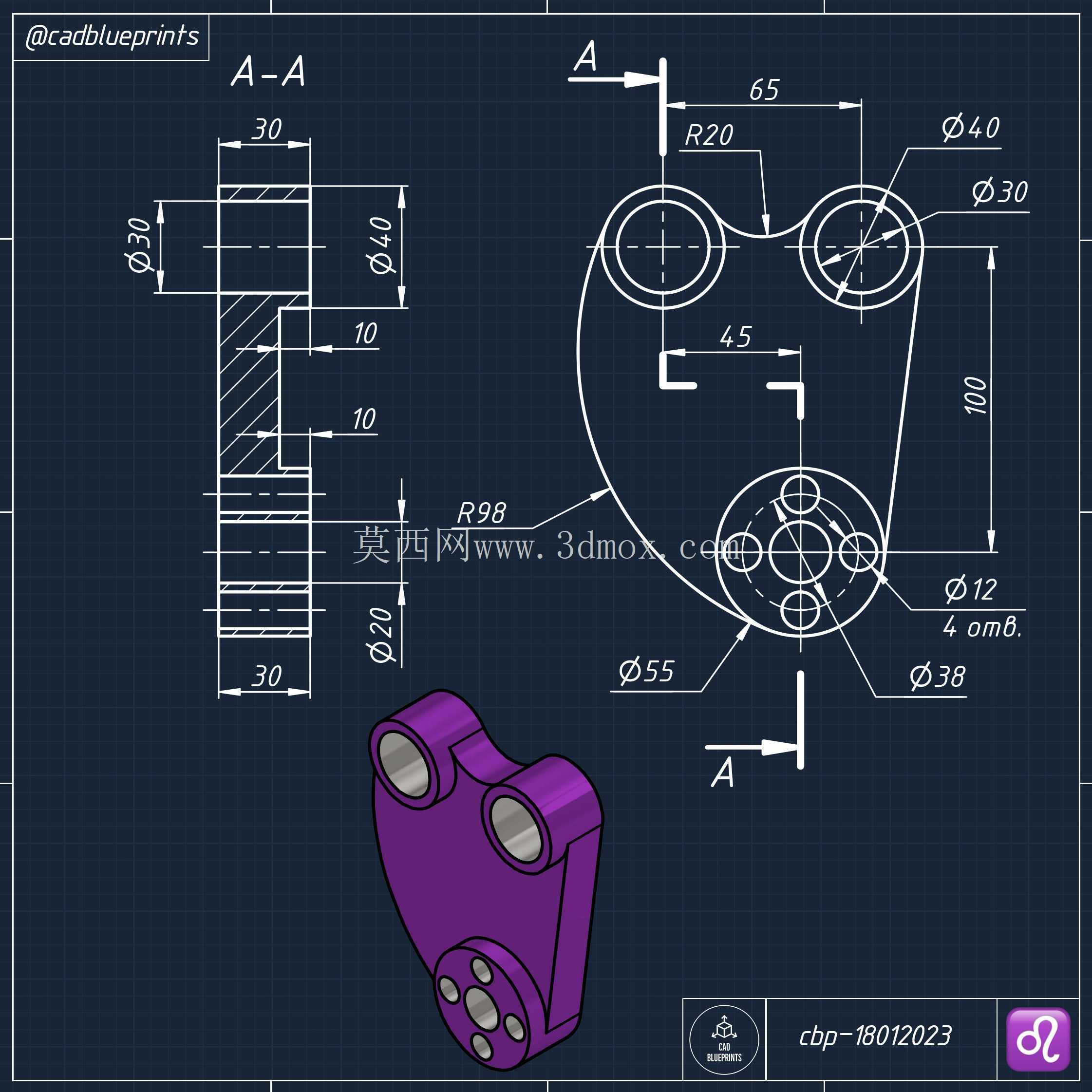

　　从安装边界来看，零件上部两个铰接孔的中心距是核心安装尺寸，决定了与上级部件的适配性，安装时需要保证两个孔的轴线平行度误差控制在合理范围内，否则会导致铰接副转动过程中出现附加载荷，加速销轴与孔壁的磨损。下部安装孔组的位置度公差需要严格控制，保证与下级部件对接时，各螺钉能够顺利穿入，不会出现强制装配导致的零件变形。零件的整体厚度根据额定传递扭矩的大小做了匹配设计，既不会因为厚度过大造成材料浪费、整体重量增加，也不会因为厚度不足导致工作载荷下出现弯曲变形。在实际使用场景中，这类零件往往处于动力传递的中间环节，工作过程中会承受周期性的交变载荷，因此结构设计时在孔位周围都做了局部的加强结构，提升零件的疲劳强度，延长使用寿命。

　　零件的外形轮廓没有多余的装饰性结构，所有曲面和平面都服务于功能需求：侧面的倾斜面是为了避让相邻部件的运动轨迹，避免设备运行过程中出现运动干涉；下部的圆弧收边结构，是为了适配下级部件的安装端面形态，保证装配后结合面的贴合度。对于三维建模从业者而言，这类零件的建模重点在于准确还原各孔位的位置关系与形位公差要求，建模时需要先确定上部两个铰接孔的中心基准，再以此为基准定位下部的安装孔组，保证各特征之间的位置精度；外轮廓的曲线绘制需要注意相切约束，避免出现曲面不光顺的问题，影响后续数控加工的刀路生成。在设备选型配套时，这类连接支架需要根据传递的额定扭矩、铰接副的转动角度范围、安装空间的尺寸限制来选择适配的规格，安装时需要注意铰接孔内配合面的润滑，减少转动过程中的摩擦磨损，同时定期检查下部紧固螺钉的预紧力，避免长期交变载荷下螺钉松动导致的传动失效。
