带铰接孔槽型锁紧连接五金构件

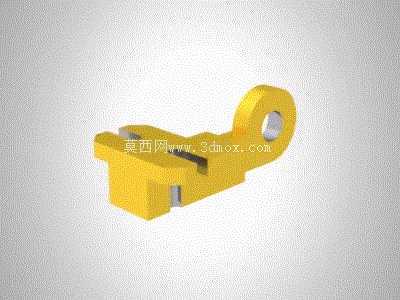

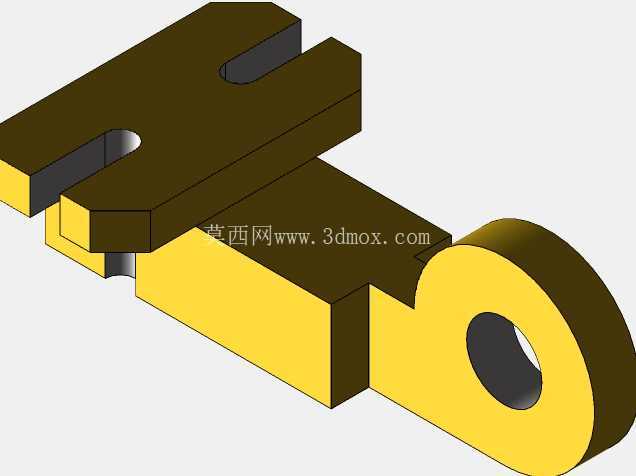

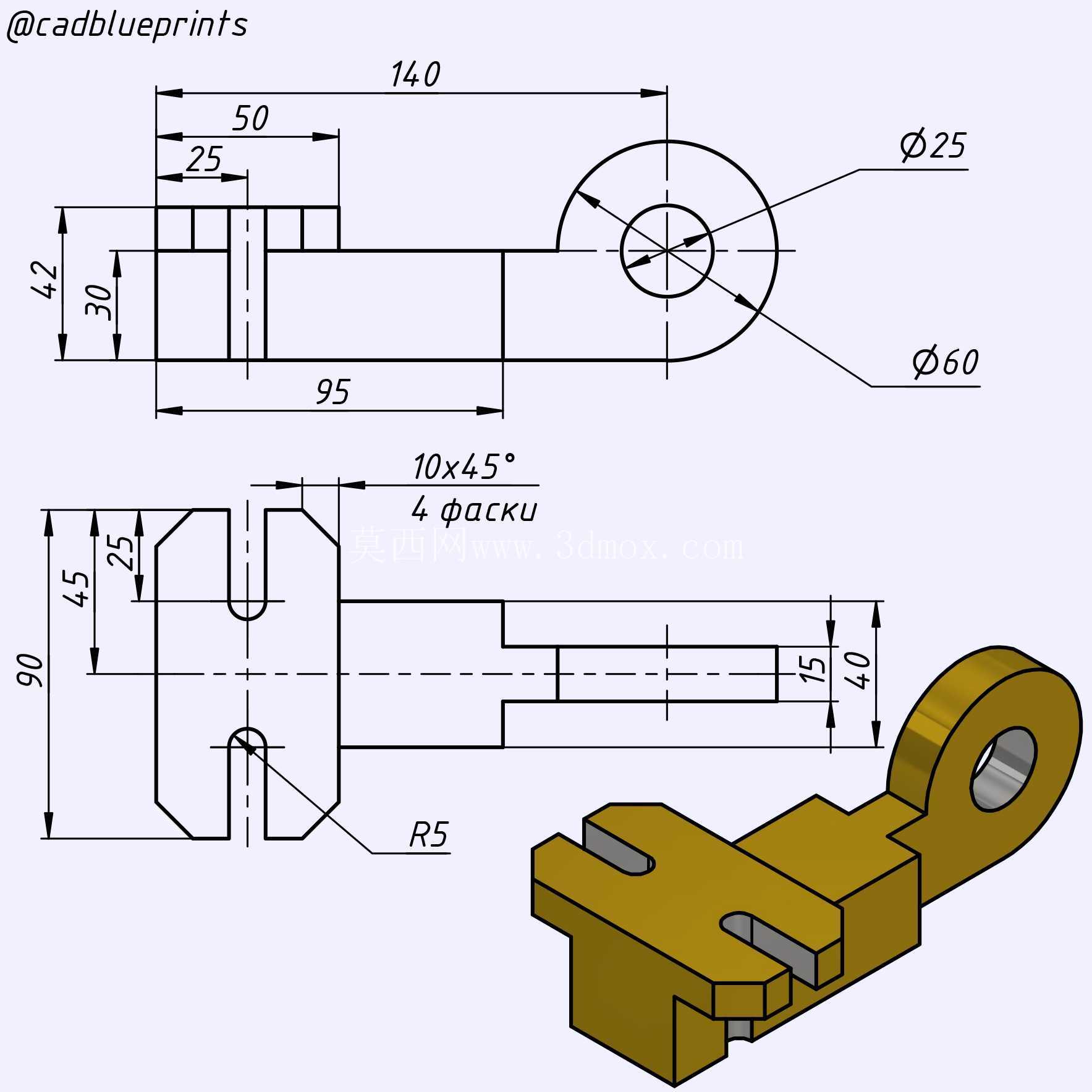

　　该带铰接孔的槽型锁紧构件，属于小型机械连接锁紧类通用五金件，日常多应用在小型工装夹具的快锁模块、低压电气柜的门体联动锁止结构、小型输送线的侧边挡料快调机构、便携检测设备的折叠支撑铰接位等场景，承担铰接转动配合与滑动槽位锁紧定位的双重功能，替代传统的螺栓铰接加独立锁块的分体结构，减少装配时的零件对齐工序，降低小空间内的装配难度。从结构功能上看，构件一端的带孔圆环为铰接配合位，内孔可适配对应直径的圆柱销轴，孔壁的加工公差可按使用场景选择H7或者H8级，铰接转动时的径向窜动可控制在0.02mm以内，满足频繁开合转动的配合精度要求；构件主体的两道平行开槽为滑动锁紧位，槽宽可适配对应规格的锁紧螺钉或者导向销，槽的长度决定了该构件的可调行程范围，安装时可沿槽的方向调整构件的伸出长度，调整到位后拧紧槽内的紧固件即可完成锁止，无需额外加工定位孔，适配现场安装时的位置偏差调整需求。设计层面上，该构件采用一体化铣削成型的结构思路，摒弃了传统铰接座与滑动块分体焊接或者螺栓拼接的方案，避免了分体结构在长期受交变载荷时出现的焊缝开裂、连接螺栓松动的问题；构件的转角处均设置了R1到R2的工艺圆角，既可以消除铣削加工时的应力集中点，提升构件的抗疲劳强度，也能避免安装调试时锐边划伤操作人员；铰接孔的端面设置了0.5mm的倒角，方便销轴装配时的导入，也能去除孔口的加工毛刺，避免装配后毛刺脱落进入铰接配合面造成卡滞。

　　从安装边界来看，该构件的整体外形轮廓紧凑，铰接端的圆环外径与主体段的宽度比例控制在1.5:1左右，安装时铰接位的周边仅需预留出销轴安装的操作空间，槽位段的安装面需要保证平面度不低于0.1mm，避免锁紧时构件出现翘曲导致滑动不畅；构件的厚度方向尺寸统一，可直接贴合在安装基准面上，无需额外加工沉台或者避让槽，适配厚度4mm到6mm的常用钣金安装基材，安装时槽位内的紧固件可选用M3或者M4的内六角圆柱头螺钉，配合平垫使用即可满足常规工况下的锁紧力要求，当应用在振动较大的设备场景时，可在槽位与安装面之间增加薄型防滑垫片，提升锁止后的防松性能。

　　实际使用中，该构件的铰接端可绕销轴实现0到90度的转动，配合槽位的滑动调整，可兼容不同角度、不同伸出长度的连接需求，比如在小型工装的快速压头结构中，该构件可作为压头的铰接连接臂，调整槽位位置即可改变压头的压紧行程，适配不同厚度工件的压紧需求；在电气柜的门锁联动结构中，该构件可作为锁舌的传动连接片，铰接端连接锁芯转动轴，槽位连接锁舌的驱动销，转动锁芯时即可通过构件的摆动带动锁舌完成伸缩动作，槽位的间隙可补偿锁芯与锁舌安装时的位置偏差，避免锁止卡滞。

　　构件的主体截面采用等厚度设计，受力时的应力分布均匀，在承受100N以内的径向拉压载荷时不会出现塑性变形，满足多数小型轻工设备、工装夹具的载荷使用要求，表面可根据使用场景选择镀锌、发黑或者阳极氧化处理，提升防锈耐磨性能，适配不同的工作环境需求。建模过程中需要重点关注铰接孔与滑动槽的位置度公差，两者的中心距偏差需要控制在0.05mm以内，避免装配后出现转动卡滞或者滑动不畅的问题，槽的两侧壁需要保证平行度不低于0.03mm，与紧固件的配合间隙控制在0.1mm以内，保证调整时的顺滑度，同时避免间隙过大导致锁止后出现位置偏移。
