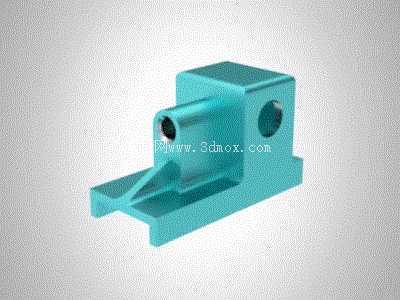

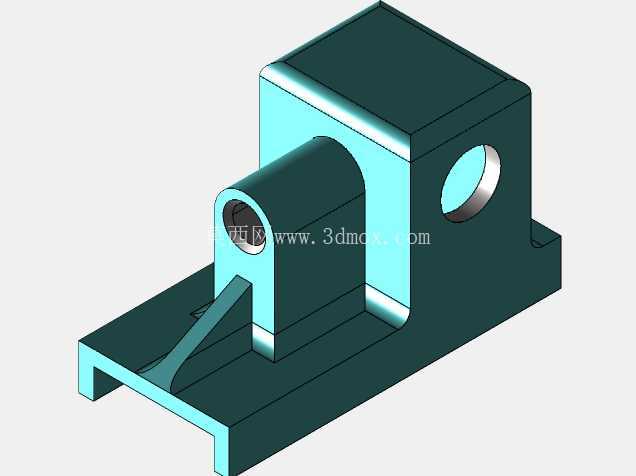

带侧向安装孔的卧式支撑座结构设计

　　这类带侧向安装孔的卧式支撑座，多应用在小型机电设备的传动链路中，作为轴类零件的承载基座使用，常见于桌面级自动化送料机构、小型工装夹具的定位单元、教学实训台的传动模块搭建场景里。从实际使用场景来看，这类零件不需要承受大吨位的重载载荷，更多是承担小直径传动轴的径向支撑、轴向限位作用，同时要兼顾安装时的位置微调空间，因此在结构设计上做了多处针对性的考量。

　　先看安装边界部分，基座底部采用了带缺口的平板式安装面，两个对称的缺口结构是为了适配M4或者M5规格的内六角螺栓安装，安装时螺栓可以从缺口侧滑入预装的T型槽螺母内，不需要完全拧下螺母就能完成基座的位置调整与固定，相比全封闭的螺栓过孔，这种结构在装配调试时能节省至少三分之一的对位时间，尤其适合实训类设备需要频繁调整传动位置的使用需求。基座底部的平板厚度做了等厚设计，整体厚度控制在8mm左右，既保证了安装面的平面度要求，不会因为螺栓锁紧力导致基座变形，也不会因为过厚增加不必要的零件重量。

　　侧向伸出的圆筒结构是核心的轴孔安装位，内孔做了贯通设计，孔径适配直径12mm的光轴或者直线轴承，孔的内壁粗糙度要求控制在Ra1.6以内，保证轴类零件穿入后不会出现卡滞、偏磨的问题。圆筒与基座主体的连接位置做了三角形加强筋结构，筋板的厚度设置为4mm，从圆筒下侧一直延伸到基座平板的上表面，这个设计是为了抵消轴类零件承受径向载荷时对圆筒根部产生的弯矩，避免长期受力后出现根部断裂、圆筒歪斜的问题。很多新手在做这类支撑结构设计时容易忽略加强筋的位置，要么把筋板做在圆筒上侧，要么筋板长度不足，实际加载测试时很容易出现根部应力集中的问题，这个结构的筋板位置刚好对应径向载荷的受力方向，能把载荷直接传导到基座平板上，受力路径非常顺畅。

　　基座主体后侧的圆形通孔是辅助安装位，这个孔的作用有两个：一是可以穿入定位销，当支撑座位置调整到位后，穿入定位销完成精准定位，避免设备运行过程中因为振动导致支撑座移位；二是可以作为小型传感器的安装孔，比如在孔内安装接近开关，用来检测穿过前侧圆筒的轴类零件的转动或者位移状态，不需要额外在基座上焊接或者打孔安装传感器支架，减少了附属零件的数量。

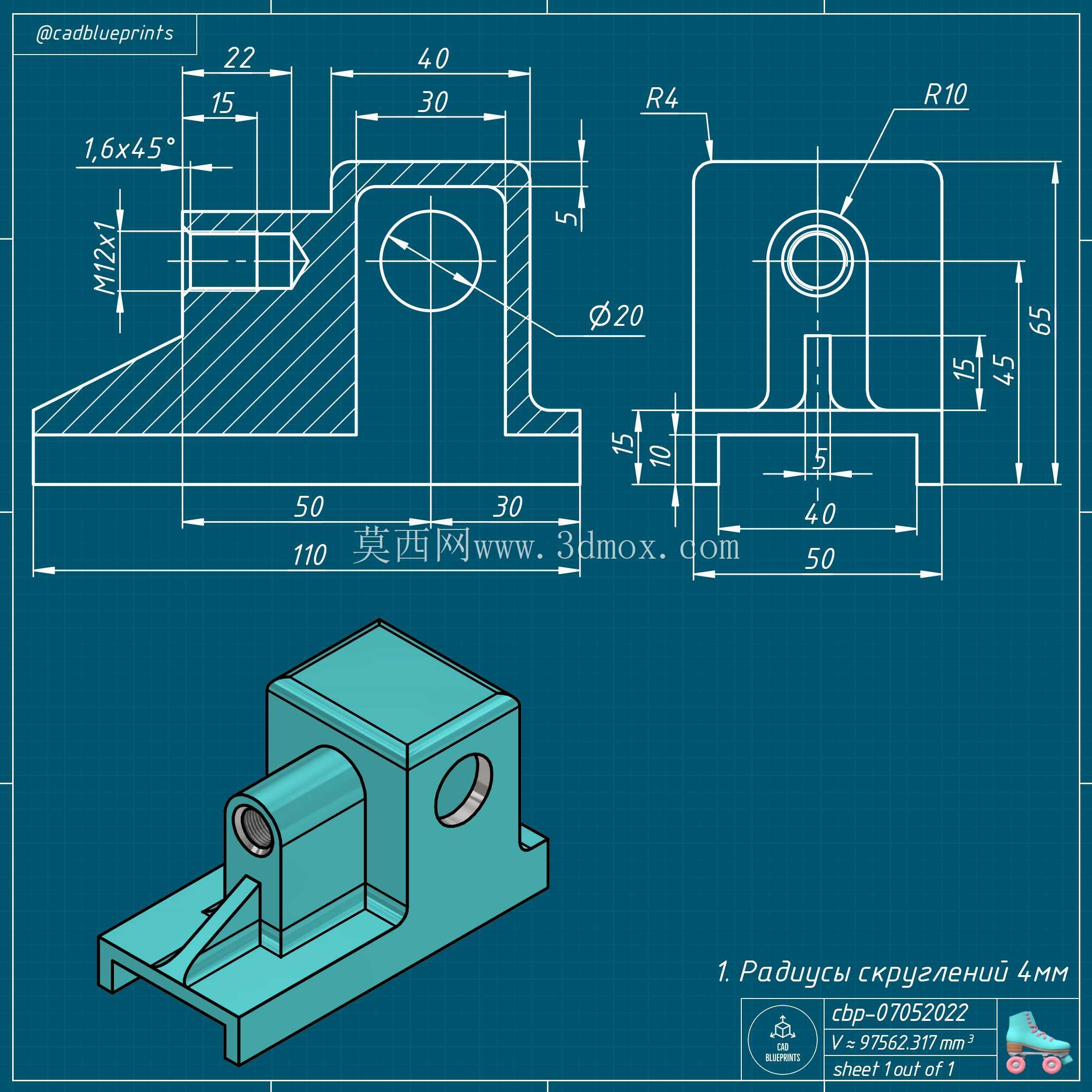

　　从设计思路上来说，这个零件整体采用了一体化铣削成型的工艺方案，所有棱角位置都做了R1的圆角过渡，避免加工和装配过程中出现锐边割手的问题，同时也能减少热处理环节的应力集中。零件的外形尺寸控制在长65mm、宽40mm、高35mm的范围内，整体占用安装空间很小，适合在紧凑的设备内部布局。在尺寸链的设计上，前侧圆筒的轴线与基座安装面的平行度公差设置为0.02mm，保证轴安装后与安装面的平行度符合传动要求，后侧辅助孔的轴线与前侧圆筒的轴线在空间上垂直相交，公差控制在0.03mm以内，满足定位销或者传感器的安装精度要求。

　　实际选型使用时需要注意，这类支撑座适合承载的轴类径向载荷不超过200N，适用的工况转速不超过1500rpm，如果是更高载荷或者更高转速的场景，需要加大基座的整体尺寸，同时增加圆筒部分的壁厚，并且在孔内加装铜套或者滚动轴承来提升耐磨性能。另外在安装时，基座的安装面需要与设备安装平台完全贴合，不能有悬空的位置，否则锁紧螺栓时会导致基座变形，进而影响轴孔的同轴度，导致轴转动时出现卡滞、磨损加剧的问题。

　　从建模练习的角度来说，这个零件涵盖了拉伸、切除、筋特征、圆角等常用的机械建模命令，非常适合初学者练习基础特征的组合使用，同时也能通过这个零件理解机械结构中受力传导、安装便利性、功能集成的设计逻辑，而不是单纯的几何形状堆砌。很多初学者在做练习时只关注形状的相似度，忽略每个结构对应的实际功能，做出来的模型往往只能看不能用，通过拆解这类实际应用的小零件结构，能快速建立起面向制造和装配的设计思维，理解每个尺寸、每个结构存在的实际意义，避免出现设计的零件无法装配、受力不合理、加工难度过高的问题。
