汽车轮毂多辐条外观结构三维设计

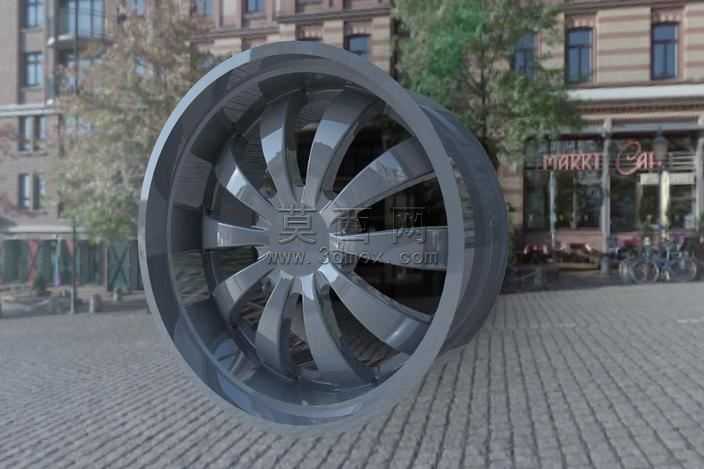

本作品为汽车轮毂的三维参数化设计成果，建模阶段以轮毂实际装配尺寸为基准，先完成中心定位基准轴、安装法兰面的基础特征搭建，精准匹配轮毂与车轴连接的螺栓孔分布圆直径、中心孔定位尺寸，保证后续装配的适配性。轮辐部分采用扭转式多辐条布局设计，每根辐条从中心安装盘位置向外缘轮辋平滑过渡，通过曲面放样、边界混合命令完成辐条曲面的连续构建，对辐条与中心盘、辐条与轮辋的衔接位置做圆角过渡处理，既消除应力集中隐患，也让整体线条更具流畅的运动视觉感。轮辋部分按照标准轮圈轮廓构建胎圈座、轮缘的完整结构，预留轮胎安装的标准配合尺寸，保证结构符合实际车轮的装配逻辑。材质设置阶段，为轮毂赋予金属烤漆材质，调整材质的反射粗糙度、金属度参数，模拟真实铝合金轮毂的哑光金属质感，同时添加细微的表面颗粒纹理，还原量产轮毂的真实表面质感，避免塑料感失真。渲染阶段采用室外街景环境作为场景背景，添加柔和的自然光与环境补光，调整光线入射角度，让辐条间隙形成自然的明暗层次，凸显轮毂曲面的扭转弧度与立体感，同时开启环境光遮蔽效果，强化结构衔接处的阴影细节，提升整体渲染的真实度。设计过程中兼顾外观美学与结构合理性，多辐条的对称布局既保证了视觉上的均衡动感，也通过均匀的受力分布提升轮毂的承载性能，每一处曲面过渡都经过曲率检查，保证曲面G2连续，无突兀的折角与曲率突变，整体模型结构完整，可用于汽车外观改装方案展示、轮毂结构教学演示、3D打印样件验证等场景，完整还原了民用改装轮毂的典型外观特征与核心结构细节。
