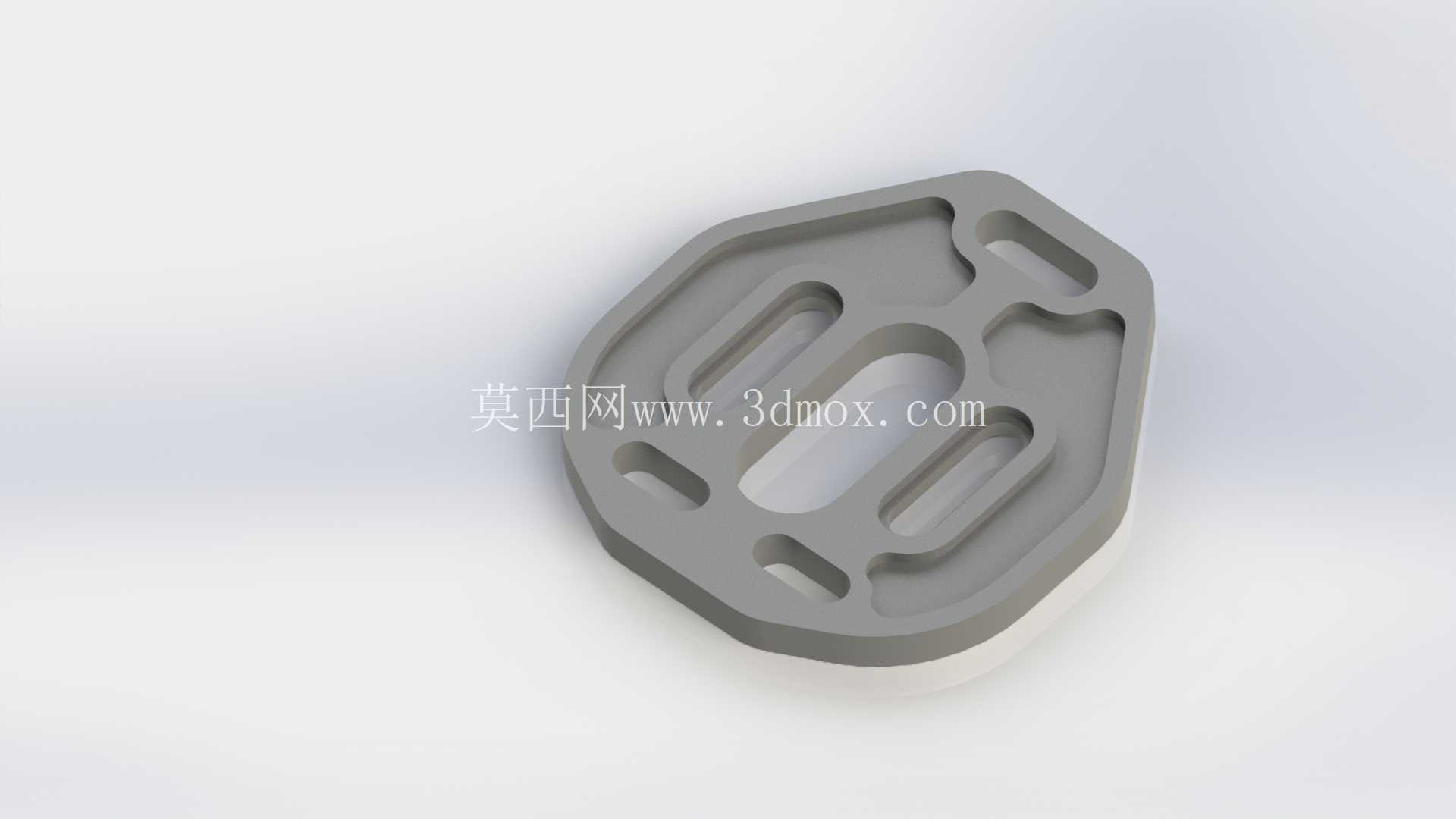

板面分布的多组不同规格槽孔,分别对应不同的固定需求:长圆形的调节槽可以适配安装时的位置公差,允许装配过程中在一定范围内调整固定位置,抵消相邻构件的加工尺寸偏差;边缘的小型沉孔用于穿设固定螺钉,沉台结构可以让螺钉头完全埋入板面,不会突出表面干涉其他元器件的安装;中部的大尺寸异形镂空,一方面是为了减轻构件自身重量,降低整体设备的自重负载,另一方面可以为穿过基座的线缆、插接件预留通行空间,避免装配时线缆被板面挤压破损,同时镂空结构也能减少加工时的材料去除量,降低加工环节的成本消耗。这类异形多孔安装基座,在小型机电设备的内部装配场景里应用十分广泛,常见于电源配套组件、小型工控模块的安装固定环节,主要承担元器件定位、载荷分散传递、装配间隙补偿的作用,区别于标准方形安装板,这类异形轮廓的构件能够充分利用设备内部的不规则空余空间,在紧凑的装配空间里完成多个方向的固定对接,避免额外增加转接件带来的装配累积误差。从结构功能来看,构件主体采用一体化铣削成型的结构逻辑,整体轮廓做了圆角过渡处理,没有尖锐的应力集中棱角,能够在长期受振动的工况下减少边角开裂的风险。
设计这类构件的时候,首先要确认的是安装边界尺寸,也就是构件放入设备腔体后,各个方向不能超出的极限轮廓,外轮廓的异形切角就是为了避让腔体内壁的凸起筋位,保证构件能够完全嵌入预设的安装位,不会和周边的壳体、元器件发生干涉。厚度方向的尺寸需要结合承载需求确定,这类用于小型电源模块配套的基座,厚度通常在6-8mm区间,既能够保证固定螺钉的旋合深度足够,提供可靠的锁紧力,也不会因为过厚占用过多的轴向装配空间。板面的槽孔位置排布,需要提前匹配对应安装元器件的固定脚位间距,长槽的长度方向要对准公差补偿的方向,通常是沿着装配时的推入方向设置,方便安装时微调对位;槽孔的边缘要做微小的倒角处理,去除加工产生的毛刺,避免穿设螺钉时刮伤螺纹或者卡滞。
从实际装配的角度考虑,这类基座的安装面平面度需要控制在0.1mm以内,保证和设备安装基面完全贴合,不会出现翘曲导致固定后存在内应力,长期使用后出现螺钉松动的问题。构件的材质通常选用硬质铝合金或者工程塑料,铝合金材质的版本适合有一定散热需求的安装场景,能够将元器件工作产生的热量通过基座传导分散,塑料材质的版本则用于有绝缘需求的电路模块安装,避免导电造成电路短路。在加工工艺层面,这类平板类异形构件适合采用数控铣削一次加工成型,不需要后续的拼接或者焊接工序,能够保证各个孔位的位置精度控制在±0.05mm以内,满足精密装配的要求。
另外,板面的加强筋结构是沿着轮廓边缘设置的,也就是图中看到的凸起边框结构,这种结构能够在不增加整体板材厚度的前提下,提升构件的整体抗弯折强度,当基座承受元器件的垂直压力时,边缘的加强筋可以分散载荷,避免板面中部出现凹陷变形。需要注意的是,中部镂空的边缘同样做了圆角过渡,避免镂空位置成为应力集中点,在受冲击载荷时出现裂纹。这类构件在实际使用时,通常会在安装面和设备基面之间垫一层薄的绝缘缓冲垫,一方面可以填补接触面的微小不平,另一方面可以起到隔振的作用,减少设备运行时的振动传递到安装的元器件上,提升元器件的工作稳定性。槽孔的宽度尺寸要比对应固定螺钉的公称直径大0.2-0.3mm,预留足够的调节余量,但是间隙也不能过大,否则会导致固定后元器件的位置偏移量超出允许范围。对于需要经常拆装的场景,还会在槽孔位置压入铜质衬套,避免多次拆装后槽孔被螺钉磨损变大,导致定位精度下降。整体来看,这类异形安装基座的设计核心是在有限的空间内,最大化实现固定、调节、避让、减重的多重功能,没有多余的冗余结构,每一处轮廓和孔位的设置都对应实际的装配需求,是小型机电设备内部结构紧凑化设计里很典型的一类功能构件。
