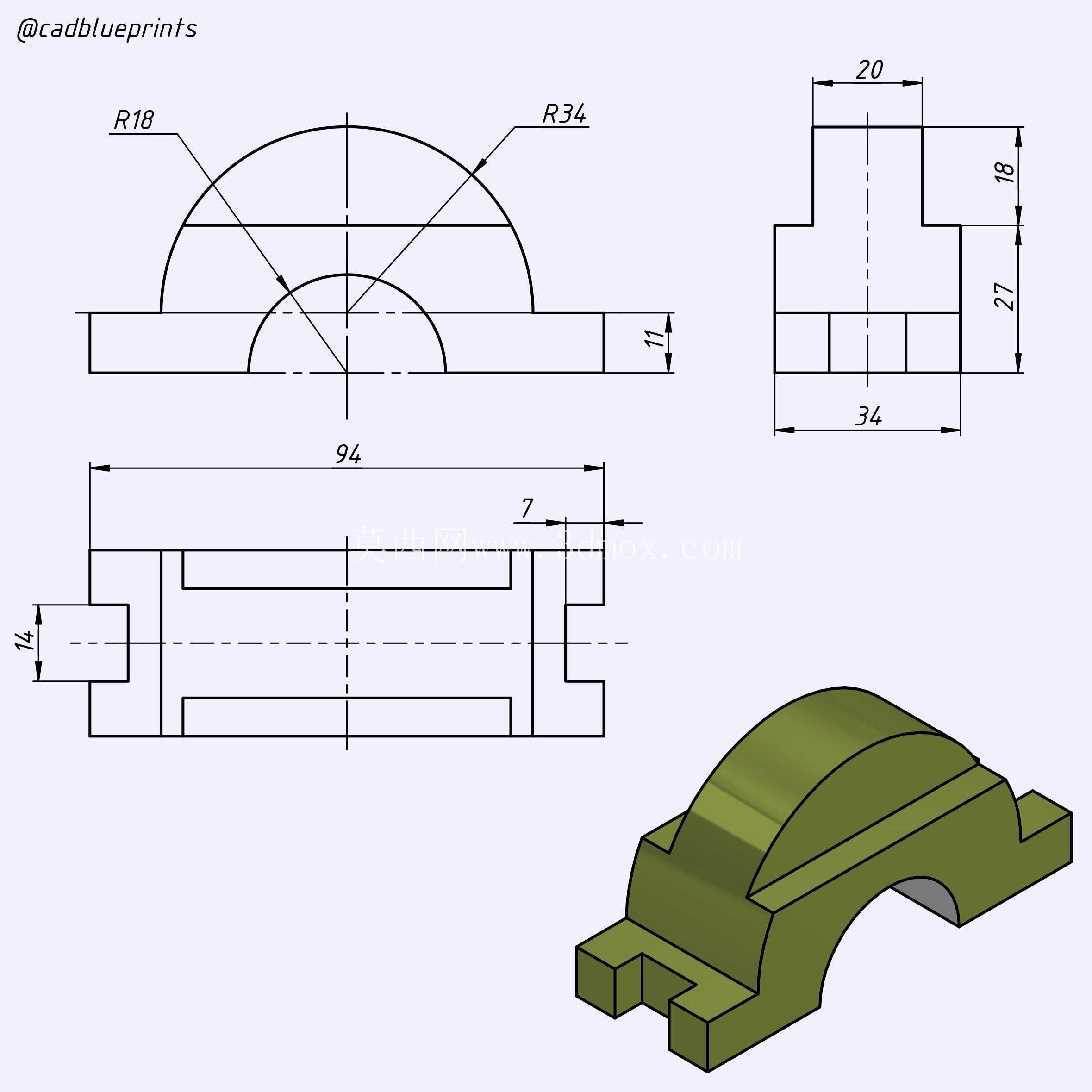

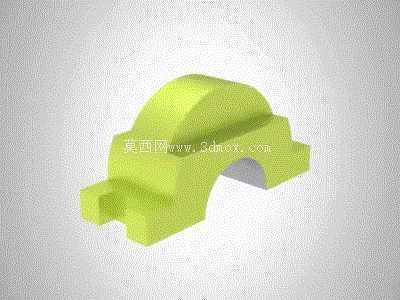

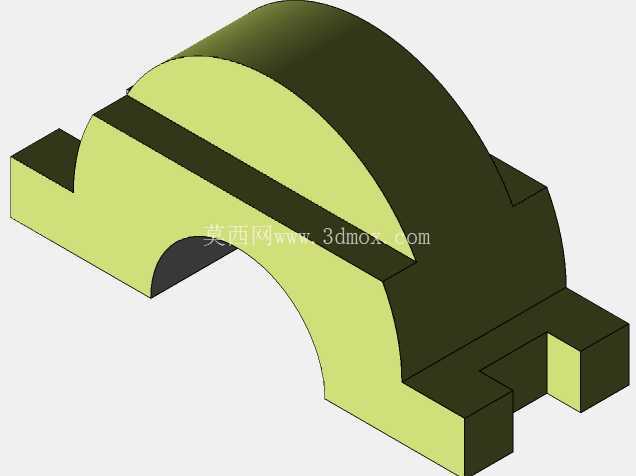

拱形带凸台结构机械练习构件

　　在日常机械结构设计练习与小型功能构件开发场景中，这类带拱形腔体与双侧凸台的结构件，常被用作小型传动机构的支撑限位座、低压回路的绝缘定位块或是教学场景下的建模实操案例，很多刚接触三维建模的工程师在练习曲面与实体混合建模时，都会选择类似结构作为实操对象，因为它同时涵盖了拉伸、倒圆角、曲面切除、凸台定位等多个常用建模指令的应用。从实际功能来看，这类构件的拱形内弧面主要用于容纳圆柱状的配套零件，比如小型传动轴、绝缘套管或是线束防护套，双侧向外延伸的凸台则是安装定位的核心区域，凸台上预留的槽位可以直接卡入设备基座的定位筋，不需要额外设计复杂的锁紧结构就能实现快速装配，在小批量试制的教学设备或是简易自动化工位上，这种无额外紧固件的卡接结构能大幅降低装配工时，也减少了零件散落丢失的风险。

　　设计这类构件的时候，首先要确定的是拱形内弧的半径尺寸，这个尺寸必须和配套容纳件的外径保持合理的间隙配合，间隙值一般控制在0.1mm到0.3mm之间，既要保证配套件能顺利装入，又不能因为间隙过大导致装配后出现晃动偏移；其次是双侧凸台的外伸长度，这个长度需要匹配安装基座的卡槽深度，凸台端面和卡槽底部要预留0.05mm的压紧余量，避免装配后出现轴向窜动。构件顶部的弧形曲面并非单纯的外观造型，它的弧度设计是为了避让上方相邻的运动部件，在很多紧凑布局的小型设备里，相邻零件的运动轨迹往往会和支撑件的顶部空间产生干涉，把顶部设计成平滑的弧形曲面，既能最大化利用有限的安装空间，又能避免尖锐棱角对运动部件的线缆或是外壳造成剐蹭磨损。

　　从安装边界来看，这类构件的整体宽度一般控制在40mm到60mm之间，高度不超过35mm，整体占用的安装空间很小，适合布置在设备内部的边角位置，不需要占用核心的传动区域；构件的壁厚设计遵循均匀过渡原则，拱形侧壁和凸台连接位置的壁厚保持一致，避免注塑或是3D打印试制的时候出现缩痕、应力集中的问题，所有的棱边都做了R0.5mm以上的倒圆角处理，既消除了加工后的锐边毛刺，也能减少应力集中导致的零件开裂风险。在实际建模过程中，很多新手容易忽略凸台和拱形主体连接位置的圆角过渡，直接做直角连接的话，不仅试制的时候容易在连接位置出现断裂，在实际承受侧向载荷的时候，直角位置的应力集中系数会是圆角过渡的3倍以上，很容易在设备长期运行后出现裂纹。

　　另外，这类构件的底部平面是安装基准面，建模的时候必须保证这个平面的平面度公差在0.02mm以内，否则装配到基座上之后会出现倾斜，导致拱形内弧的同轴度出现偏差，直接影响内部容纳零件的正常运转。很多教学场景下用这个结构做练习，核心就是训练工程师对基准面选择、配合尺寸公差、结构应力规避、空间干涉检查这几个核心设计能力的掌握，看似简单的外形，实际上涵盖了小型结构件设计的大部分核心要点，不管是用于3D打印的快速试制，还是用于注塑模具的小批量生产，这个结构的工艺性都比较好，不需要设计复杂的抽芯结构，靠简单的两瓣模具就能完成成型，生产制造成本也相对较低，适合用在对成本控制比较严格的简易教学设备、小型民用电器内部的支撑定位场景。
