红色轴套类机械连接零件结构设计

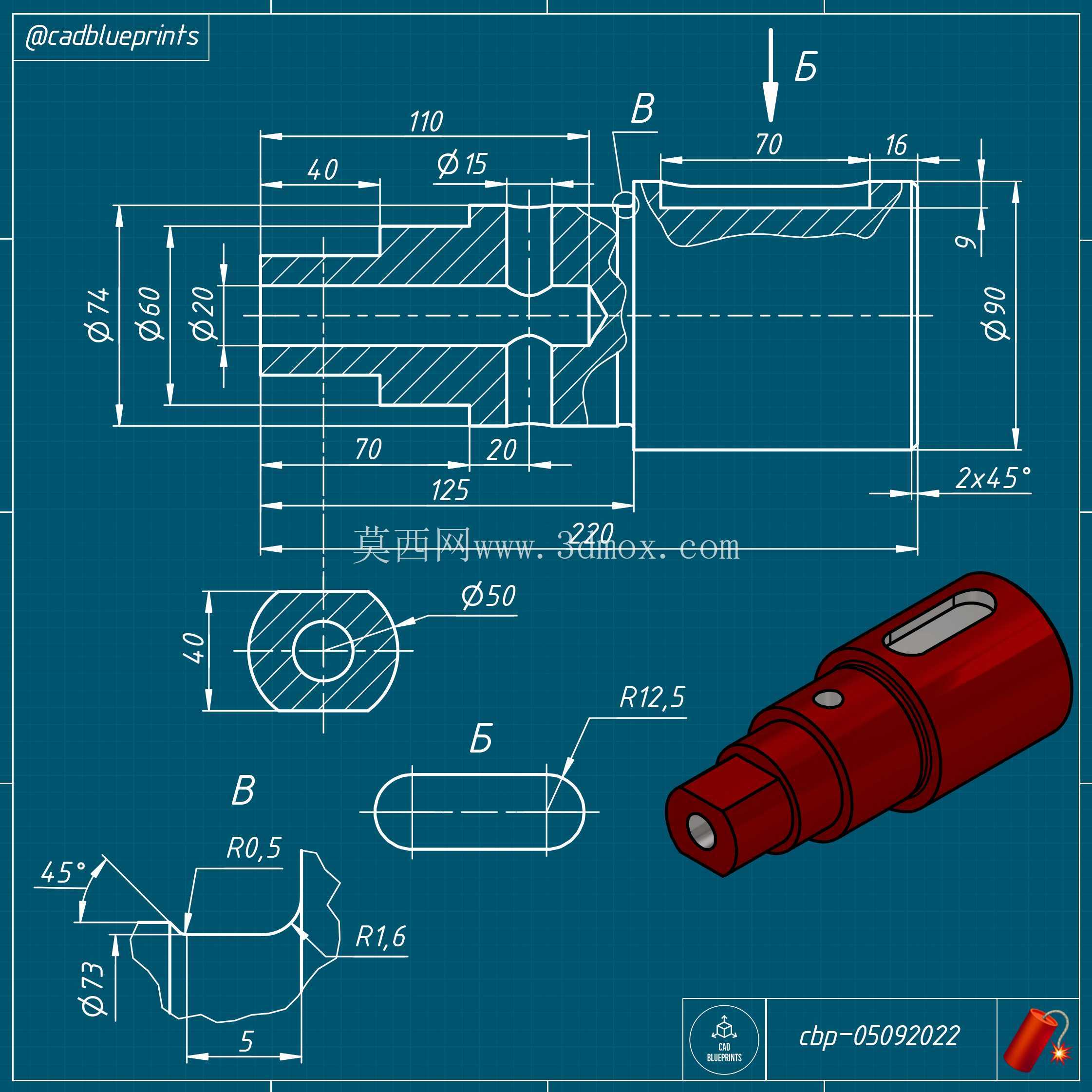

　　这类轴套类零件在工业传动、流体输送以及小型动力接驳场景中应用十分广泛，常见于小型气动工具的动力输出端、低压流体管路的快速接驳位、或是小型传动机构的轴端定位环节，核心作用是实现不同直径轴件的过渡连接，同时兼顾连接位的密封、抗扭以及定位精度需求。从结构设计逻辑来看，该零件采用阶梯式同轴结构设计，大直径段作为主体承载结构，内部预留对应直径的安装空腔，可与配套的基座或者动力输出端形成过盈或者间隙配合，根据实际工况的载荷需求调整配合公差，若是承受交变扭矩的场景则会在大直径段外壁预留销孔位，通过圆柱销实现周向固定，避免传动过程中出现相对滑移。

　　小直径段作为对接端，外径尺寸根据对接零件的内孔尺寸做匹配设计，端部做倒角处理，既方便装配时的快速导入，也能避免装配过程中锐边刮伤对接零件的密封面或者配合面。零件外壁的环形凹槽并非装饰结构，而是根据实际使用场景预留的密封件安装位或是卡簧定位槽，若用于气动回路的连接位，凹槽内可嵌入O型密封圈，实现对接后的径向密封，避免回路出现气压泄漏；若用于传动机构的轴端定位，凹槽内可装入轴用卡簧，限制零件的轴向窜动，保证传动过程中的位置精度。

　　从安装边界来看，这类零件的轴向总长度需要匹配安装位的预留空间，大直径段的外径不能超过安装位的空腔内径，小直径段的伸出长度需要满足对接零件的啮合深度要求，装配时需要保证各段的同轴度误差控制在0.02mm以内，否则高速转动时会出现偏心抖动，加剧配合面的磨损，降低整套机构的使用寿命。设计这类零件时，首先要明确实际工况的载荷类型，是静态连接还是动态传动，若用于动态传动场景，需要根据传递的扭矩大小核算零件的最小壁厚，避免扭矩过载导致零件出现断裂变形；若用于流体接驳场景，则需要根据输送介质的类型选择对应的材质，普通工况下采用工程塑料或者铝合金材质即可满足重量和强度需求，若输送有腐蚀性的介质则需要更换为不锈钢或者耐腐蚀工程塑料，同时校核密封槽的尺寸精度，保证密封圈压缩量处于合理区间，压缩量过小容易出现泄漏，压缩量过大则会加剧密封圈的磨损，缩短密封件的更换周期。

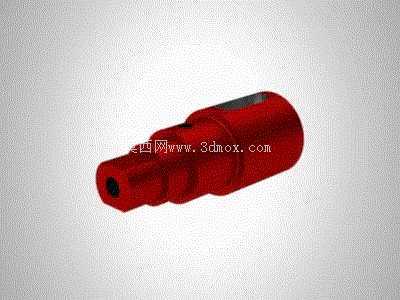

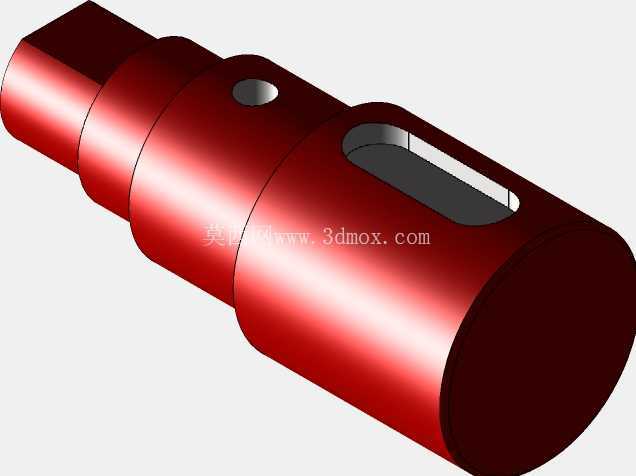

　　零件外表面做红色涂覆处理，一方面是在设备装配和检修过程中起到视觉识别作用，方便操作人员快速定位该连接位，另一方面涂覆层也能起到基础的防锈防腐蚀作用，提升零件在潮湿或者多粉尘工况下的使用寿命。在三维建模过程中，需要优先保证各段圆柱的同轴度约束，环形凹槽的位置尺寸要和密封件或者卡簧的标准尺寸做匹配，端部倒角的角度和尺寸要符合机械设计的通用规范，建模完成后需要做装配干涉检查，确认零件和周边配合件不存在装配冲突，同时预留合理的装配公差，避免出现过盈量过大无法装配或者间隙过大导致连接松动的问题。这类零件虽然结构相对简单，但是在整套设备中起到的连接过渡作用十分关键，一旦出现失效，轻则导致设备传动异常、流体泄漏，重则可能引发整套设备的停机故障，因此在设计过程中不能忽略细节尺寸的校核，需要结合实际工况的载荷、环境、装配需求做针对性的结构优化，不能直接套用通用模型而不考虑实际使用场景的特殊需求。
