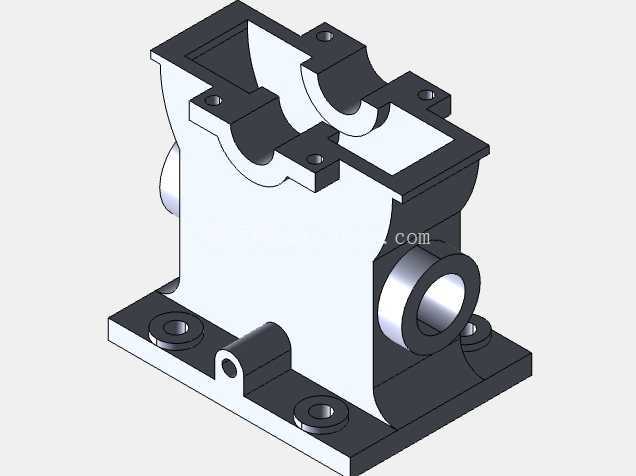

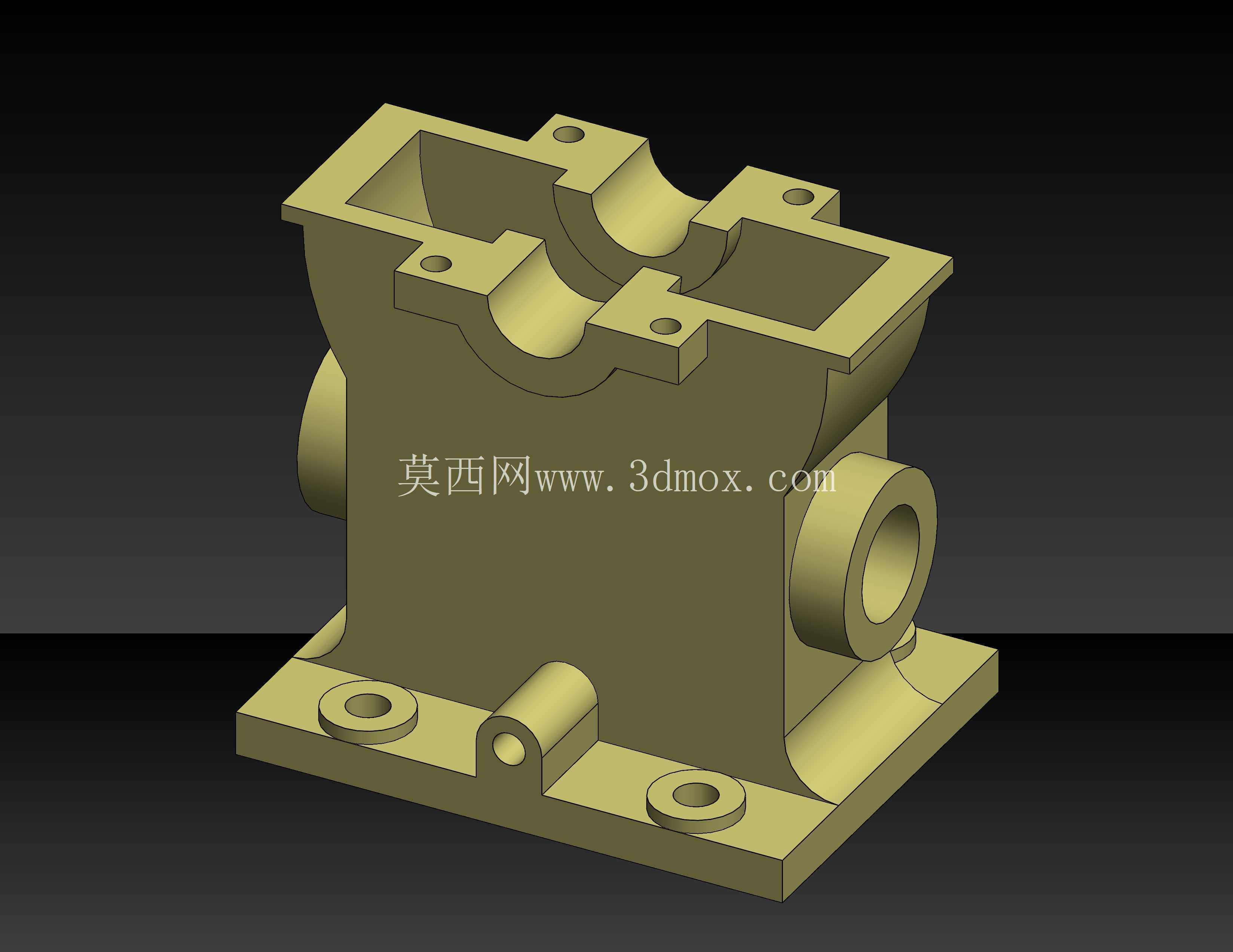

带凸台抽壳特征的精密机械壳体构件

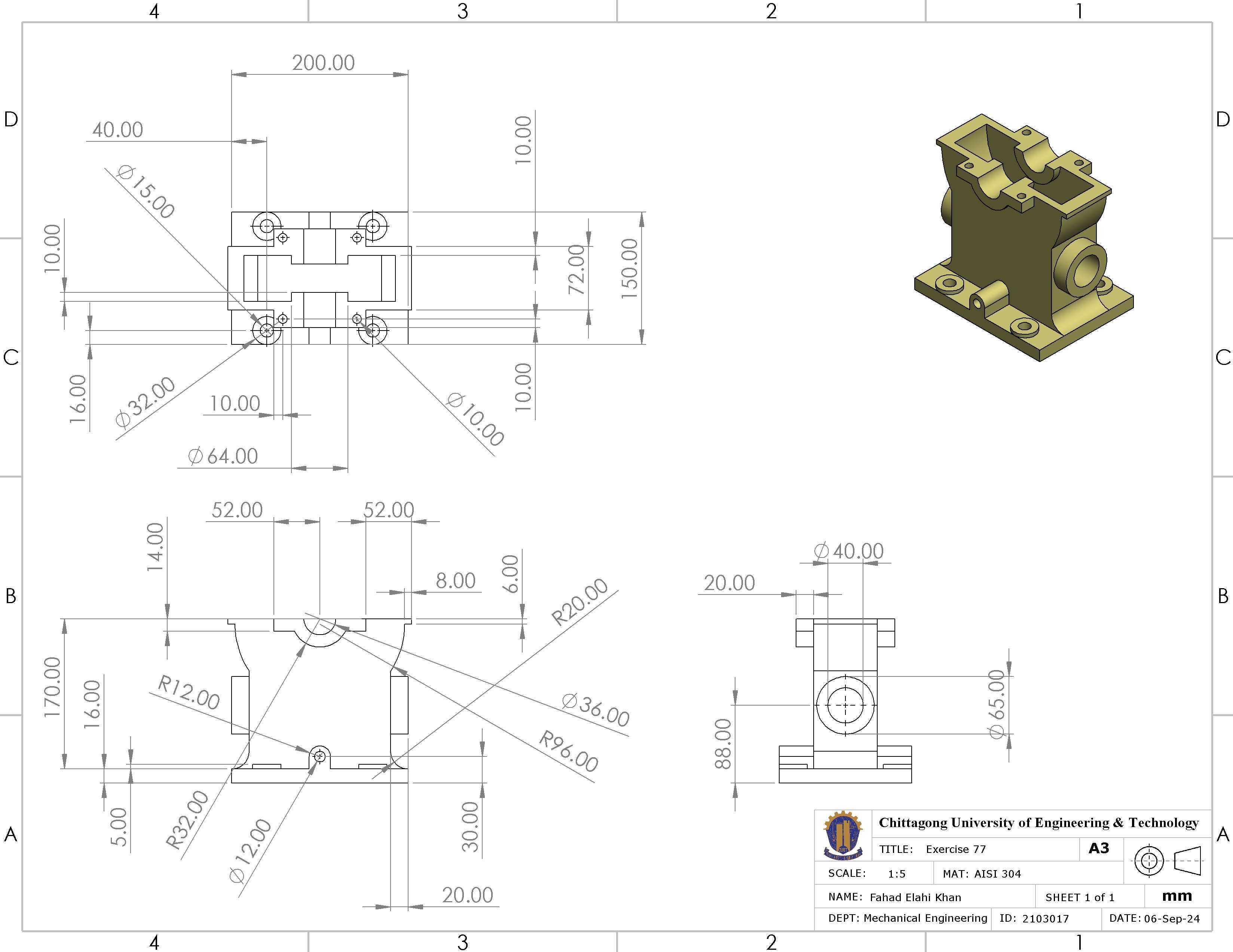

　　这类带凸台拉伸、抽壳与镜面特征的精密壳体构件，多应用在中小型流体控制回路、低压动力传输单元的配套支撑结构中，日常在车间的气动控制站、小型液压动力单元旁经常能见到同类型结构的铸件，承担着容纳内部传动件、密封介质通路、提供外部安装基准的多重作用。从结构设计逻辑来看，整个构件采用对称式布局思路，底部一体化铸出的安装底板预留了四个沉头安装孔，孔位间距严格匹配通用工业铝型材的槽距标准，安装时不需要额外加工转接板，直接通过内六角螺栓就能固定在型材机架或者设备安装平台上，底板边缘额外做出的小凸台预留了横向销孔，用于安装定位销，抵消设备运行时产生的横向剪切力，避免长期振动下螺栓松动出现位置偏移。

　　主体腔体部分采用抽壳工艺设计，壁厚控制在均匀的6mm区间，既保证了整体结构刚性，又尽可能控制了构件自重，腔体内部的弧形支撑筋对应上方两个半圆轴承座位置，轴承座内侧预留了标准卡簧槽，用来安装深沟球轴承，支撑贯穿的传动轴，两个轴承座的同轴度公差控制在0.02mm以内，保证传动轴转动时不会出现卡滞、偏磨的问题。腔体侧面伸出的同轴凸台分别设计为通孔与盲孔结构，一侧通孔用于穿入传动轴或者介质管路，另一侧盲孔用于安装端盖或者压力检测元件，凸台外圆做了倒角处理，方便装配时密封圈的导入，避免尖锐边角割伤橡胶密封圈造成泄漏。

　　上部的连接凸缘均匀分布了四个螺纹安装孔，用于对接上盖或者相邻的功能模块，凸缘表面做了铣平加工，平面度公差满足密封要求，装配时配合密封垫就能实现腔体的密封防护，防止内部润滑油泄漏或者外部粉尘、水汽进入腔体内部磨损传动零件。设计过程中采用镜像特征完成对称结构的建模，有效减少了重复建模的工作量，同时保证了对称位置的尺寸一致性，避免手动绘制对称结构出现的尺寸偏差，所有边角位置都做了R2-R5不等的铸造圆角，既符合金属铸造的工艺要求，减少铸造时的应力集中问题，也避免装配调试时尖锐边角划伤操作人员。

　　这类构件通常采用不锈钢或者铸铝材质加工，不锈钢版本多用于有腐蚀介质的化工、食品加工设备中，铸铝版本则多用于对自重有要求的自动化生产线配套设备，安装时需要注意先通过底板的定位销完成位置校准，再依次拧紧安装螺栓，轴承座装配前需要清理内部的毛刺与残留切屑，涂抹适量润滑脂后再压入轴承，侧面凸台安装管路时要注意密封圈的压缩量控制在合理区间，避免压缩量过大造成密封圈永久变形失效，压缩量过小出现介质泄漏。实际车间应用中，这类壳体构件的失效形式多为安装螺栓松动造成的位置偏移、轴承座磨损导致的同轴度超差、密封面划伤造成的泄漏，日常维护时只需要定期检查螺栓预紧力、更换磨损的轴承与密封件就能长期稳定运行，不需要整体更换构件，有效降低了设备的后期维护成本。
